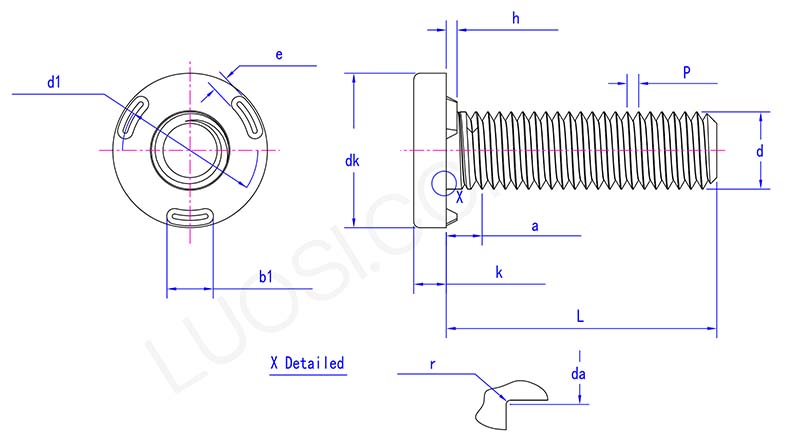

Ан |
М5 | М6 | М8 | М10 | M12 | M14 |
P |
0.8 | 1 | 1.25 | 1.5 | 1.5 | 1.5 |
макс |
2.4 | 2.8 | 3.7 | 4.4 | 4.6 | 4.6 |
DK MAX |
10 | 12 | 16 | 20 | 24 | 28 |
DK MIN |
9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 27.48 |
D1 min |
7.85 | 9.75 | 13.25 | 17.15 | 21.15 | 25.20 |
D1 макс |
8.21 | 10.11 | 13.68 | 17.58 | 21.67 | 25.72 |
h макс |
0.8 | 0.8 | 1.2 | 1.4 | 1.6 | 1.6 |
H мин |
0.7 | 0.7 | 1.1 | 1.3 | 1.5 | 1.5 |
k max |
2.2 | 2.7 | 3.2 | 4.2 | 5 | 5.8 |
K min |
1.8 | 2.3 | 2.8 | 3.8 | 4.6 | 5.4 |
R мин |
0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 |
Ал макс |
1.7 | 1.7 | 2.2 | 2.2 | 2.2 | 2.7 |
E min |
1.3 | 1.3 | 1.8 | 1.8 | 1.8 | 2.3 |
B1 макс |
3.9 | 4.4 | 5.9 | 7.9 | 9.4 | 11.5 |
B1 мин |
3.1 | 3.6 | 5.1 | 7.1 | 8.6 | 10.5 |
ИӘ МА |
5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 |
Метрикалық жіппен дәнекерлеу бұрандасы дайындаманы дәнекерлеу арқылы бекітілген. Бұранданың бұл түрі бас және басы емес стильдерде де келеді. Жіпке сәйкес, оны сыртқы жіптерді дәнекерленген бұрандалар мен ішкі жіптің дәнекерленген бұрандаларына одан әрі жіктелуі мүмкін. Техникалық сипаттамалары әдетте M5-тен M14-ке дейін.
К рсеткіш жіптері бар дақылдар сорғыштарды кетіру үшін пайдаланылады. ЕгерболтШығарылған кронштейннің тесіктері киіледі, оларды оларды пайдалану арқылы жөндеуге болады. Жақтаудың дәнекерлеу нүктелерін тазалаңыз, бұрандаларды орнатыңыз және доптарды шайғыштардың тесіктерінен дәнекерлеуді орындаңыз. Кронштейнді болттармен қатайтыңыз. Ол тек 3 минутты алады және оны қайта бөлудің немесе түртудің қажеті жоқ. Ол жолды дірілдей алады.
Метрикалық жіппен дәнекерлеу бұрандасы конвейер кронштейндерін жаңарту үшін қолданылады. Егер сіз датчиктерді бар конвейерге қосу керек болса, оларды жақшаны жылдам орнату үшін пайдаланыңыз. M8 бұрандаларын қажетті кадрдың қажетті рельстеріне дәнекерлеңіз. Негізгі құрылымдарда тесіктерді бұрғылаудың қажеті жоқ. Сенсорлық кронштейн болттармен жаңа жіпке тікелей бекітілген. Ол жөндеу және орнату кезінде қайта оралуға қажетті уақытты үнемдейді.
Дыбыстық бұрандалар гидравликалық құбырларды орнату үшін қолданылады. Егер гидравликалық шланг қысқышын жабдыққа бекіту қажет болса, оларды пайдалану дірілдің алдын алады. Әр 18 дюймдік жақтаудың бойымен M6 бұрандалары. Бекіру кронштейні бұранданы болттармен тікелей бекітілген. Олар металл бұрандалардан гөрі үздіксіз дірілге қарсы тұра алады. Үйкеліске байланысты шлангтың алдын-алуына жол бермеңіз.
Дәнекерлеу бұрандасының метрикалық жіптері бар ерекшелігі дәнекерлеуді бекіту әдісін қолданады. Кәдімгі механикалық қосылыммен салыстырғанда дәнекерлеу бұрандалар мен негізгі материал күрделі байланыстыра алады, дерлік интеграцияланған. К рсеткіш жіптердің дизайны болашақта басқа бөлшектерді орнатуға ықпал ететін жаңғақтармен немесе құрамдас бөліктермен ыңғайлы түрде сәйкестендіруге болады. Сонымен қатар, ағындардың өлшемді дәлдігі метрикалық стандарттарға сәйкес келеді, оны өте жан-жақты етеді.
