Проекциялық дәнекерлеу бұрандасы

Xiaoguo® зауыты шығарған проекциялық дәнекерлеу бұрандалары күрделі дәнекерлеу операциялары үшін арнайы жасалған. Өндірістік зауыттарда олар әдетте қозғалтқыш бөліктері немесе жақтау бөліктері сияқты үлкен бөлшектерді бекіту үшін қолданылады. Олар QC/T 598-1999 енгізу стандартына сәйкес келеді.

Үлгі:QC/T 598-1999

Сұрау жіберу

Өнім Сипаттамасы

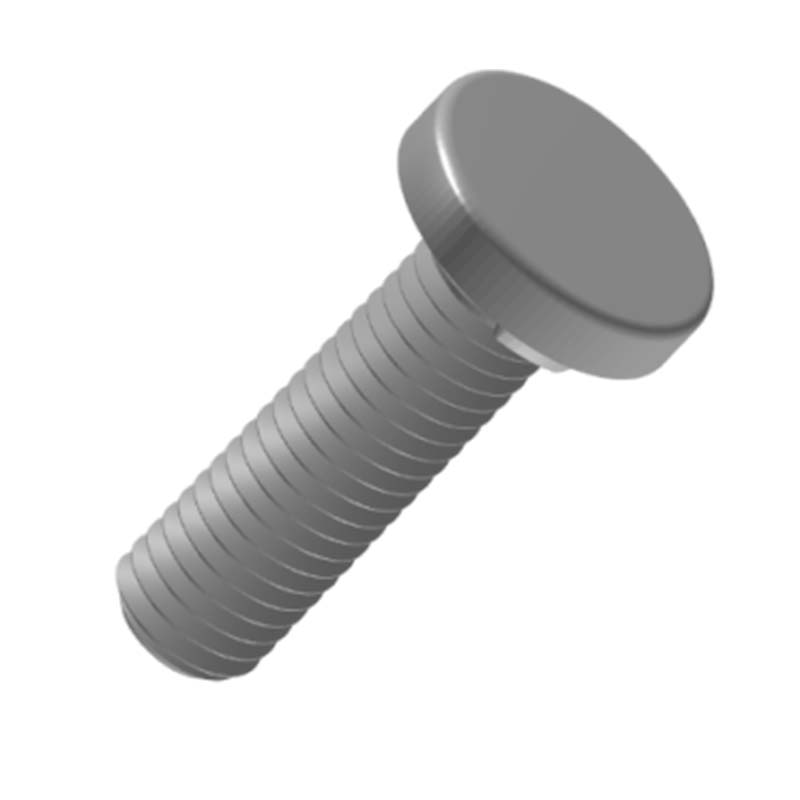

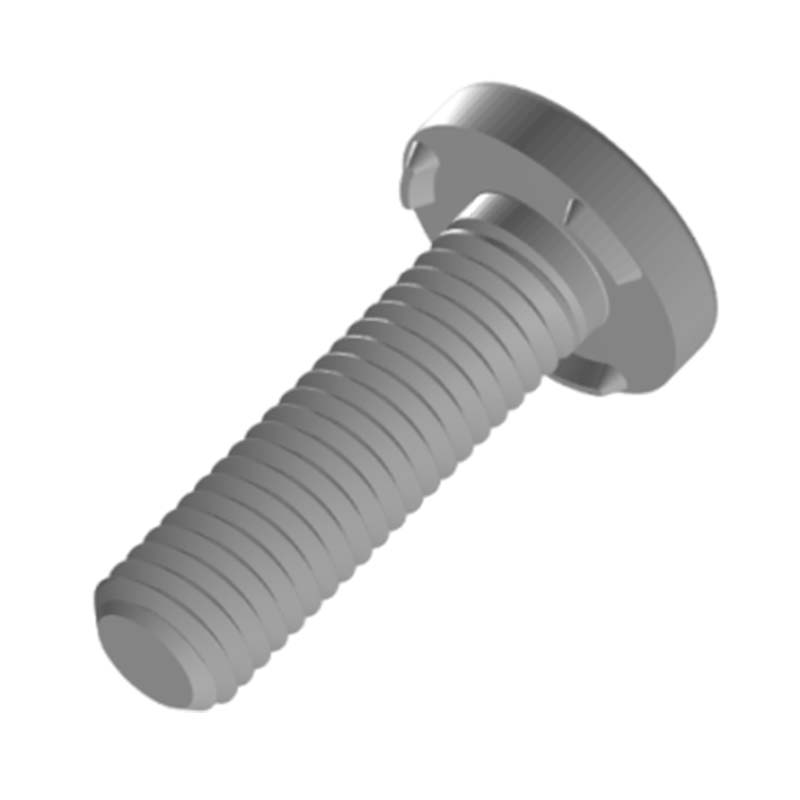

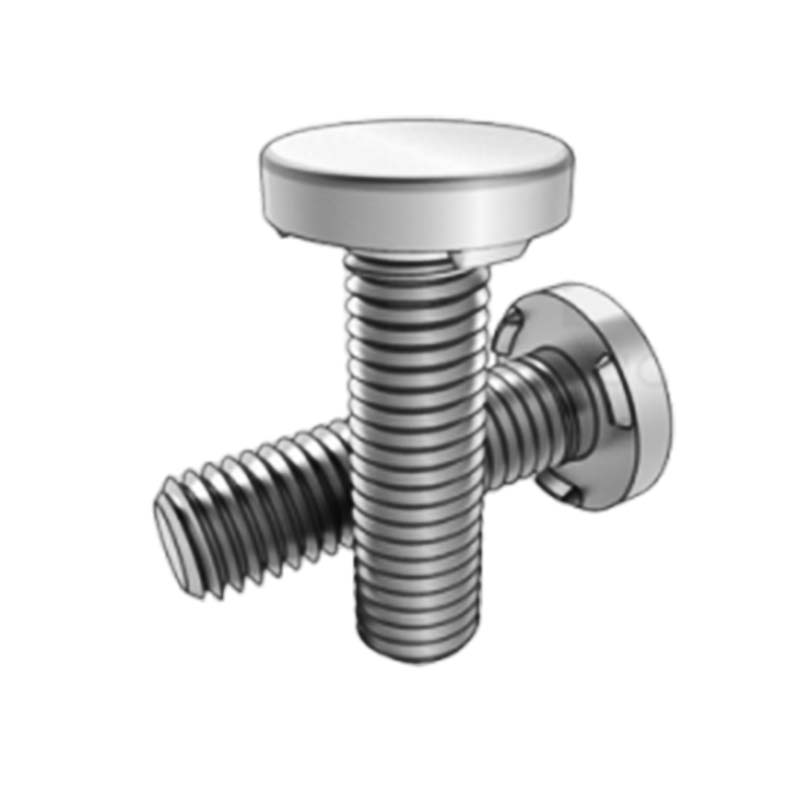

Проекциялық дәнекерлеу бұрандасының басы дөңгелек пластина тәрізді, қарапайым және қалыпты; бұранда түзу, ал бетінде біркелкі және үздіксіз жіптер бар, олар жаңғақтармен және қатайтуға қол жеткізу үшін басқа компоненттермен жұмыс істеу үшін қолданылады. Жалпы дизайн қарапайым және практикалық.

Қолданбалар

Бұл дәнекерлеу бұрандасы жалпы механикалық құрастыруда қолданылады. Мысалы, станоктар мен ауылшаруашылық машиналары сияқты жабдықтар корпусты, негізді және критикалық емес беріліс бөліктерін қосу үшін қолданылады. Олардың тұрақтылығы жабдықтың үздіксіз жұмысын қамтамасыз етеді.

Проекциялық дәнекерлеу бұрандасы жиһаз өндірісінде қолданылады. Үстелдерді, орындықтарды және шкаф корпустарын құрастыру кезінде бекітілген панельдер мен жақтаулар сенімді түрде бекітіледі. Дөңгелек бастары шығыңқы емес, сызаттарды болдырмайды және күнделікті пайдаланудың қауіпсіздігі мен эстетикасын қамтамасыз етеді. Оларды ғимараттарды жөндеу үшін де пайдалануға болады. Уақытша ғимараттарды, жеңіл болат конструкцияларды немесе есіктер мен терезелерді бекітуді, сондай-ақ қоршауларды іргетастың жүк көтергіштігі мен орнату талаптарын қанағаттандыру үшін осы әдістерді қолдану арқылы жылдам қосуға болады.

Проекциялық дәнекерлеу бұрандасы мықтап дәнекерленген және тұрақты байланысы бар. Дәнекерлеу әдісі арқылы,болтдәнекерленген бөлікпен тығыз біріктірілуі мүмкін, өте күшті байланыс беріктігін қалыптастырады. Кәдімгі болт қосылымдарына қарағанда, оның әлсіреу ықтималдығы аз. Олар дәнекерленген бөлікпен жанасу аймағын арттырады. Гайканы қатайту кезінде олар қысымды біркелкі таратып, дәнекерленген бөліктің бетіне қысымды азайтып, дәнекерленген бөліктің зақымдалуын немесе деформациялануын болдырмайды.

Өнімнің параметрлері мен мүмкіндіктері

projection underweld screw parameter

дүйсенбі	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk макс	12.4	14.4	16.4	20.4
dk мин	11.6	13.6	15.6	19.6
k макс	2	2.2	3.2	4.2
k мин	1.6	1.8	2.8	3.8
e макс	2.25	2.75	2.25	2.75
e мин	1.75	2.25	1.75	2.25
b макс	3.3	4.3	5.3	6.3
б мин	2.7	3.7	4.7	5.7
сағ макс	0.8	0.9	1.1	1.3
сағ мин	0.6	0.75	0.9	1.1
d1 макс	10	11.5	14	17.5
d1 мин	9	10.5	13	16.5
р мин	0.2	0.25	0.4	0.4
r макс	0.6	0.7	0.9	1.2
макс	3.2	4	5	5

Проекциялық дәнекерлеу бұрандасының құрылымы өте тұрақты. Дөңгелек басы бұрандамен тігінен біріктіріліп, тығыз бекітуді қалыптастырады. Күштің әсерінен ол қысымды тиімді тарата алады және қосылымның сенімділігін қамтамасыз ете отырып, деформациялануы немесе үзілуі екіталай. Жұмыс үшін кәдімгі кілттерді және басқа құралдарды пайдалануға болады. Арнайы жабдық қажет емес. Орнату және бөлшектеу салыстырмалы түрде оңай, бұл кейінірек техникалық қызмет көрсету және реттеу үшін ыңғайлы етеді.
