Қарсылықты проекциялық дәнекерлеуге арналған метрикалық бұранда

Қарсылықты проекциялық дәнекерлеуге арналған метрикалық бұранда қарсылық нүктелік дәнекерлеу үшін арнайы әзірленген. Негіздегі кішкене шығыңқылар дәнекерлеу процесінде еріп, металл бетімен берік байланыс жасайды. Xiaoguo® компаниясының қорлары жеткілікті.

Үлгі:BS 7670-1-2004

Сұрау жіберу

Өнім Сипаттамасы

Қарсылықты проекциялық дәнекерлеуге арналған метрикалық бұранда негізінен бұранда корпусынан және арнайы шығыңқы құрылымы бар басынан тұрады. Бұрандалы корпус бөлігінде стандартты метрикалық жіптер бар, олар сәйкес келетіндерге сәйкес келедіжаңғақтарнемесе ішкі жіптері бар компоненттер.

Өнімнің параметрлері

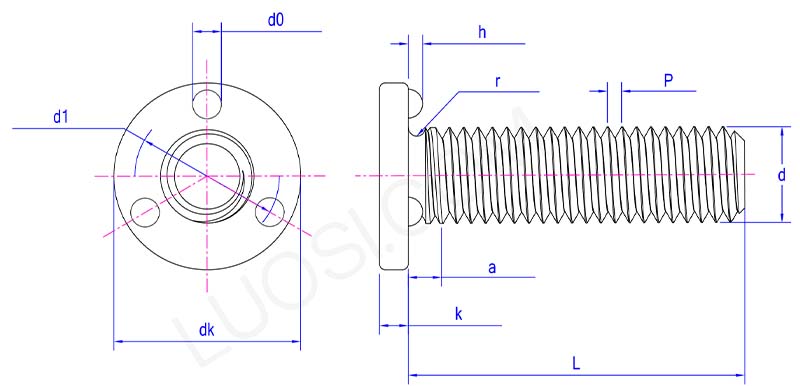

metric screw for resistance projection welding parameter

дүйсенбі	М3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
макс	1.25	1.75	2	2.5	3.13	3.75	4.38
dk макс	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk мин	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k макс	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k мин	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 макс	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 мин	4.5	6	7.5	9	12	15	18
d0 макс	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 мин	0.9	1.2	1.5	1.8	2.4	3	3.6
сағ макс	0.55	0.7	0.85	1	1.3	1.6	1.9
сағ мин	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r макс	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Өнімнің ерекшеліктері

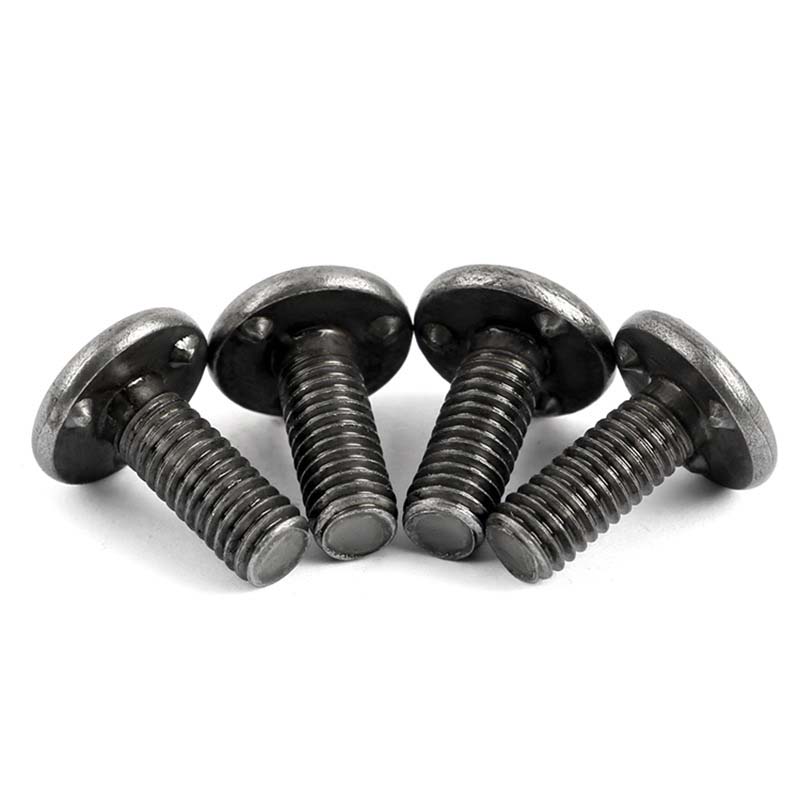

Қарсылықты проекциялық дәнекерлеуге арналған метрикалық бұранда - бұл бастағы бірегей шығыңқылар. Бұл шығыңқылар қалыпты пішіндер мен біркелкі өлшемдерге ие. Дәнекерлеу кезінде олар токты дәл шоғырландыра алады, тұрақты және сенімді дәнекерлеу процесін қамтамасыз етеді және дәнекерлеу сапасын айтарлықтай арттырады. Шығыңқы жерлерге шоғырланған күштің арқасында дәнекерлеу процесі дайындаманың басқа бөліктеріне салыстырмалы түрде аз термиялық әсер етеді.

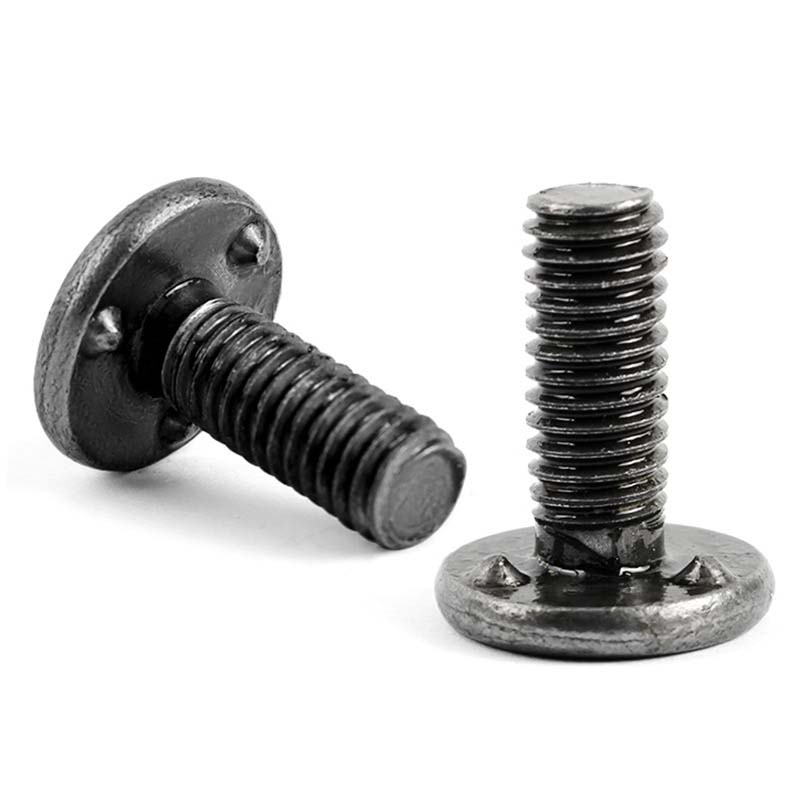

Бұл метрикалық бұрандалардың басына жақын үш шағын шығыңқы бар. Оларды металға басу үшін дәнекерлеу пистолетін пайдаланыңыз. Шығыңқы жерлер бірден жылуды шоғырландырады, нүктені ерітеді және бұранда басының бетімен балқытуын тудырады. Бұл жылдам берік, тегіс орнатылған бұрандалы нүктені жасайды.

Кәдімгі дәнекерлеумен салыстырғанда, проекциялық дәнекерлеу бұрандасы арнайы дәнекерлеу пистолетін қажет етеді, бірақ ол доғалық дәнекерлеу шпилькаларына қарағанда таза / жылдамырақ. Қорғаныс газы немесе керамикалық аралықтардың қажеті жоқ. Қосылатын дәнекерлеу дәнекерлеу нүктелерін дәл басқара алады, бұл әр уақытта тұрақты нәтижелерді қамтамасыз етеді.

Қарсылықты проекциялық дәнекерлеуге арналған метрикалық бұранданы HVAC құбырларының техникалық қызмет көрсету есіктері үшін пайдалануға болады. Оларды тұрақты құлыптауға қол жеткізуге болатын қарсылық нүктелік дәнекерлеу үшін пайдаланыңыз. Саңылаудың айналасына M4 бұрандаларын дәнекерлеңіз. Тексеру есігін бекіткіш шайбамен бекітіңіз. Сүзгіні тоқсан сайын ауыстырған кезде жіптер босап кетпейді. Техникалық қызмет көрсету шақыруларын 90%-ға азайтыңыз.
