Жоғарғы проекциялық дәнекерлеу бұрандасы

Жоғарғы проекциялық дәнекерлеу бұрандасы бетті түйіспелі дәнекерлеуге арналған. Болт бетінде металл бетімен еріген және жабысатын шағын шығыңқы жерлер бар. Олар автомобиль бөлшектеріне, электр жақтау бөліктеріне немесе металл панельдерге жарамды. Xiaoguo® жеткізушісі тегін үлгілерді ұсынады.

Үлгі:Q 199-1999

Сұрау жіберу

Өнім Сипаттамасы

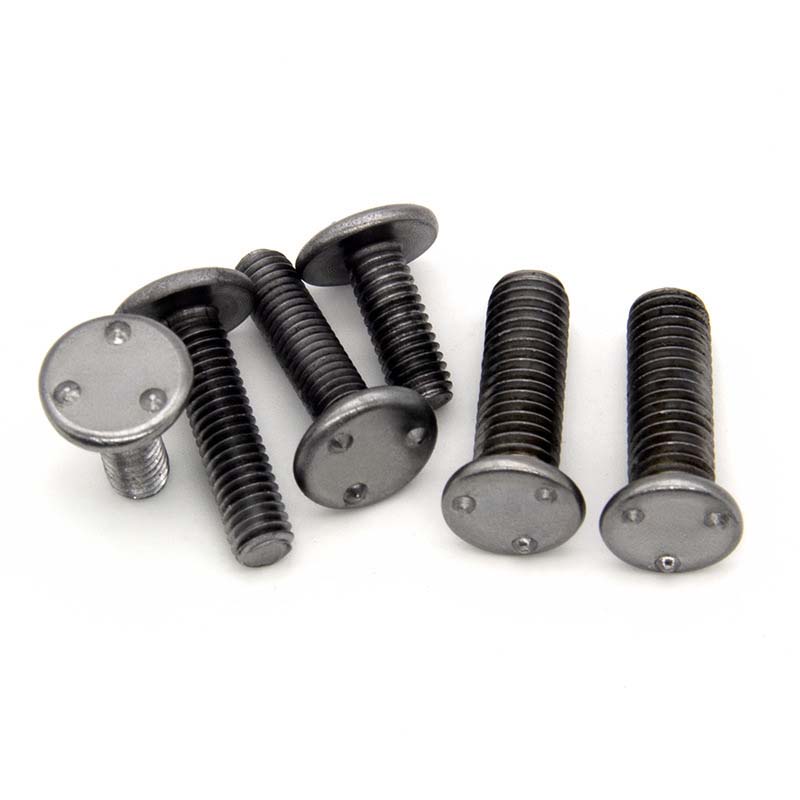

Tжоғарғы проекциялық дәнекерлеу бұрандасы негізінен бұранда мен шығыңқы дәнекерлеу платформасы бар басынан тұрады. Бұрандалы бөлікте стандартты жіптер бар, ал жоғарғы жағында дәнекерленген шығыңқылардың белгілі бір саны мен пішіні бар, олардың биіктігі бірдей.

Артықшылықтары және қолданбалары

Дәнекерлеу бұрандасы күшті және тиімді. Дәнекерлеу процесінде ток дөңес дәнекерлеу платформасында шоғырланады, бұл болттар мен дәнекерленген бөлшектерді қарапайым дәнекерлеу әдістеріне қарағанда әлдеқайда қысқа мерзімде бір-біріне мықтап қосуға мүмкіндік береді. Үш дөңес дәнекерлеу стансасы болттардың дұрыс орнын автоматты түрде табуға көмектеседі.

Жоғарғы проекциялық дәнекерлеу бұрандалары автомобиль өндірісінде қолданылады. Автокөлік корпустарын өндіруде болттың бұл түрі әртүрлі компоненттерді қосу үшін кеңінен қолданылады. Мысалы, автокреслоларды орнатуда. Біріншіден, болт шығыңқы дәнекерлеу арқылы автомобиль корпусына дәнекерленген. Содан кейін орындықтың орнату саңылаулары болтпен теңестіріледі және орындықты сенімді бекіту үшін гайка қатайтылады, бұл орындықтың көлік қозғалысы кезінде шайқалмауын қамтамасыз етеді.

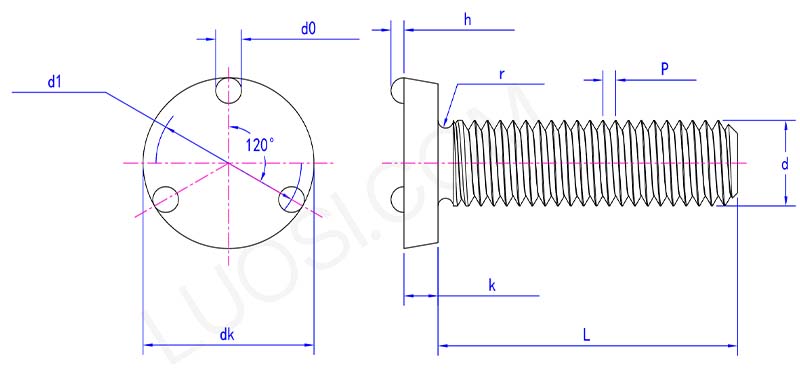

top projection weld screw parameter

дүйсенбі	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk макс	11.5	12.5	14.5	19	21	24
dk мин	11.23	12.23	14.23	18.67	20.67	23.67
k макс	2	2.5	2.5	3.5	4	5
k мин	1.75	2.25	2.25	3.25	3.75	4.75
р мин	0.2	0.2	0.3	0.3	0.4	0.4
d1 макс	8.75	9.75	10.75	14.25	16.25	18.75
d1 мин	8.5	9.5	10.5	14	16	18.5
сағ макс	1.25	1.25	1.25	1.45	1.45	1.65
сағ мин	0.9	0.9	0.9	1.1	1.1	1.3
d0 макс	2.6	2.6	2.6	3.1	3.1	3.6
d0 мин	2.4	2.4	2.4	2.9	2.9	3.4

Дәнекерлеу бұрандасы ас үй аспаптарын өндіруде қолданылады. Ас үй аспаптарын өндіру процесінде, мысалы, пештер, микротолқынды пештер және ыдыс жуғыштар сияқты құрылғыларды өндіру кезінде олар пайдаланылады. Қыздыру түтіктерінің тіректерін, науа бағыттағыштарын және басқа компоненттерді пештің ішіне орнатқанда, олар алдымен пештің ішкі төсеміне немесе сыртқы қабығына дәнекерленеді, содан кейін тиісті құрамдас бөліктерді бұрандалы бөліктерге бұрап бекітеді.болттар.

Өнім ерекшеліктері

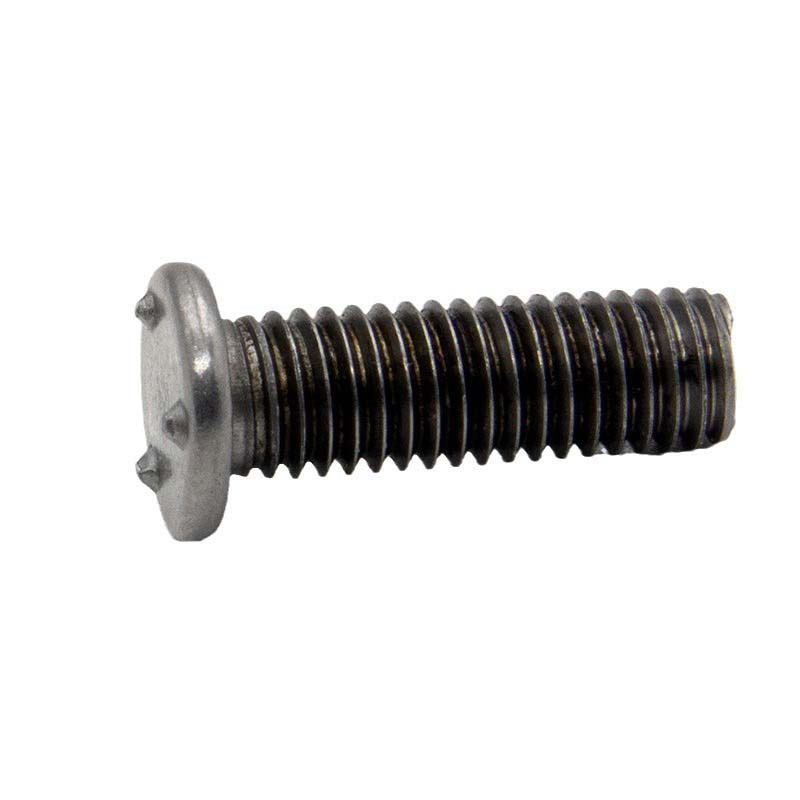

Үстіңгі проекциялық дәнекерлеу бұрандасының ең ерекше ерекшелігі оның басындағы ерекше шығыңқы дәнекерлеу платформасы болып табылады. Бұл нүктелік дәнекерлеу машиналарының қалыпты пішіндері мен біркелкі өлшемдері бар. Дәнекерлеу процесінде олар токты дәл шоғырландыра алады, дәнекерлеудің кепілді сапасымен тұрақты және сенімді дәнекерлеу нәтижесін қамтамасыз етеді. Дөңес дәнекерлеу станциясының болуына байланысты дәнекерлеу процесінде дәнекерленген бөлшектердің бетінің зақымдалуы салыстырмалы түрде аз болады және дәнекерленген бөлшектердің сыртқы түрі мен өнімділігін жақсырақ сақтауға болады.
