U3 типті проекциялық дәнекерлеу шпилькасы

U3 типті проекциялық дәнекерлеу шпилькаларын болат беттерге оңай дәнекерлеуге болады және олардың метрикалық жіптері стандартты гайкалармен тамаша үйлеседі. Ол металл жобаларында жылдам қосылу үшін өте қолайлы. Xiaoguo® жеткізушісі IFI 148-1-2002 стандарттарын қатаң сақтайды.

Үлгі:IFI 148-1-2002

Сұрау жіберу

Өнім Сипаттамасы

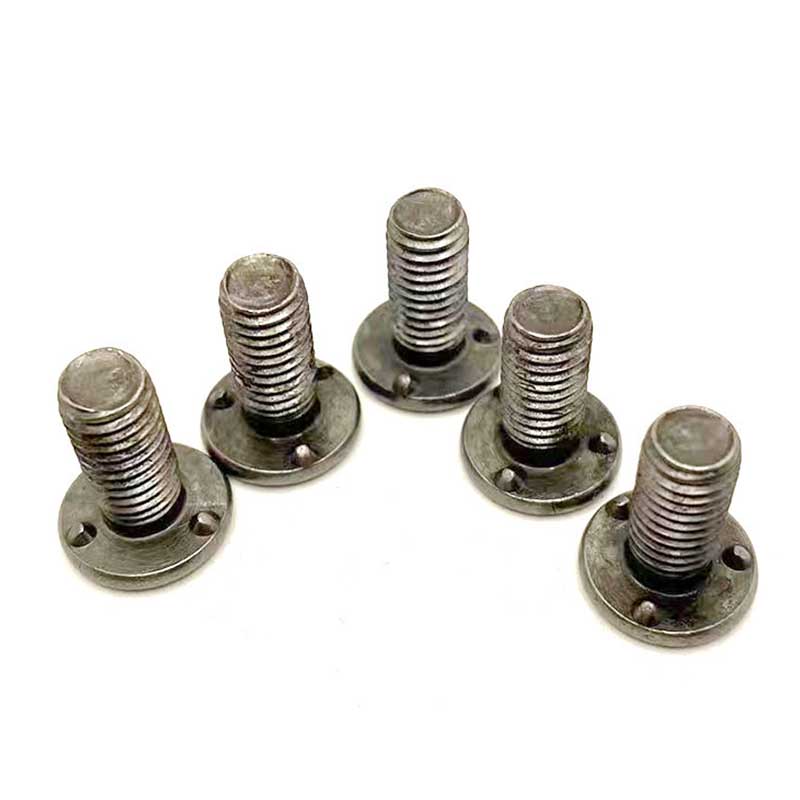

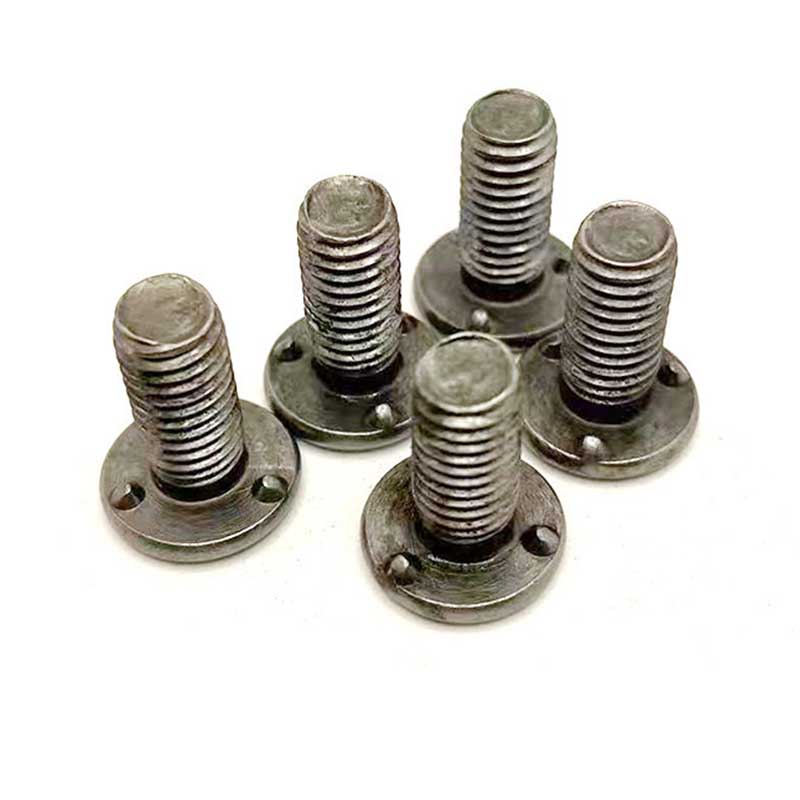

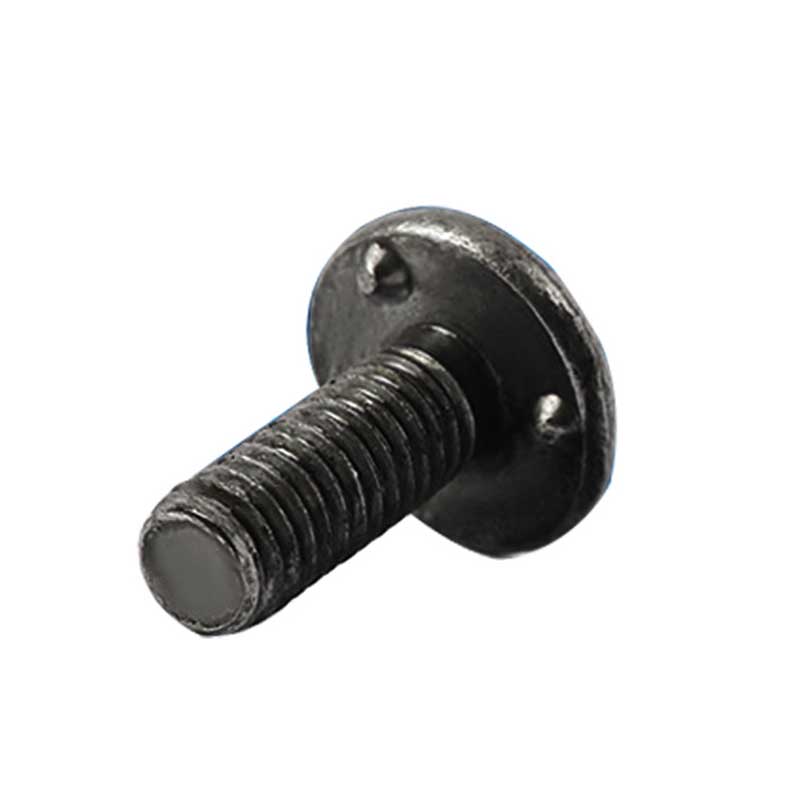

U3 типті проекциялық дәнекерлеу шпилькасы дәнекерлеу қондырғылары үшін арнайы әзірленген бекіту бөлігі болып табылады. Сыртынан қарағанда, бұл шпильканың басынан төмен орналасқан үш симметриялы бөлінген шағын шығыңқылар бар және бұл үш шығыңқы дәнекерлеу үшін қолданылатын негізгі құрылымдар болып табылады.

Қолданбалар және параметрлер

дүйсенбі	№4	№6	№8	№10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk макс	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk мин	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k макс	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k мин	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 макс	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 мин	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
сағ макс	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
сағ мин	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r макс	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

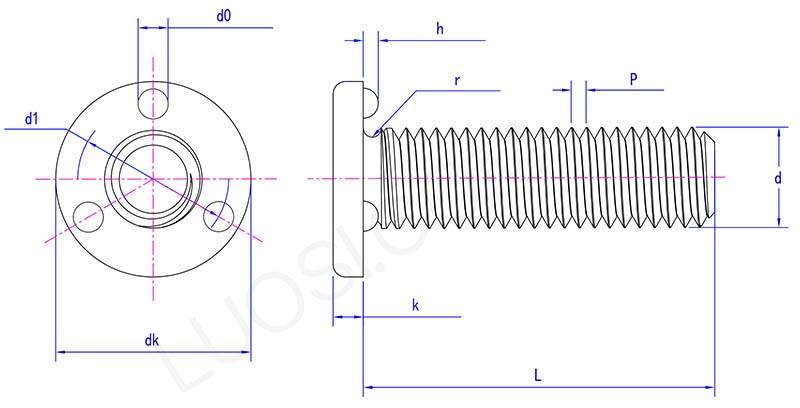

Type U3 projection weld stud parameter

U3 типті проекциялық дәнекерлеу шпилькаларын тіркеме сымдарын бекіту үшін пайдалануға болады. Олар трейлер сымдарының сымдарына кептеліп қалу проблемасын шеше алады. Оларды әрбір 12 дюйм сайын тіркеме жақтауына тікелей дәнекерлеңіз. Оның сақиналы дәнекерлеу сақинасы жақсы ериді және дәнекерлеу жылдамдығы жоғары. Бекіткіш сымның бекіткіші бұрғылауды қажет етпей, шпилькаға бекітіледі. Кедір-бұдыр жолдарда оның сейсмикалық көрсеткіштері байланыстырылған тіректерге қарағанда жақсырақ.

U3 типті проекциялық дәнекерлеу шпилькалары күн панелінің кронштейндерін салу үшін қолданылады. Егер сіз жұқа гофрленген шатырға күн рельстерін орнатқыңыз келсе, олар ағып кетуді болдырмайды. Төбенің панелі арқылы күн рельсін төмендегі серуенге дәнекерлеңіз. Ыстық балқымалы тығыздау судың ішке енуіне жол бермейді. Бағыттауыш рельсті бұрандалармен тікелей шпилькаларға бекітіңіз.

Конвейер рельсін бекітуге арналған U3 типті проекциялық дәнекерлеу шпилькалары. Жіңішке жақтаудағы бағыттаушы болттар құлап кетті, сондықтан оны кронштейнді нығайту үшін пайдалануға болады. Әр 18 дюйм сайын жақтау бойымен дәнекерлеу. Бағыттаушы рельсті бұрандаларға болттармен бекітіңіз. Тамақ фабрикаларында жіптің ажырауынан туындаған тоқтап қалу уақытын азайтыңыз.

Дәнекерлеу

Дәнекерлеу кезінде U3 типті проекциялық дәнекерлеу шпилькалары, бастың астындағы үш шығыңқылар дайындаманың бетімен толық жанаса алады. Дәнекерлеу тогының әсерінен пайда болатын жылу арқылы шығыңқы жерлер мен дайындама тез еріп, бір-бірімен біріктіріліп, айтарлықтай созылу және ығысу күштеріне төтеп бере алатын өте тұрақты байланыс құрайды.
