В типті қос ұшы

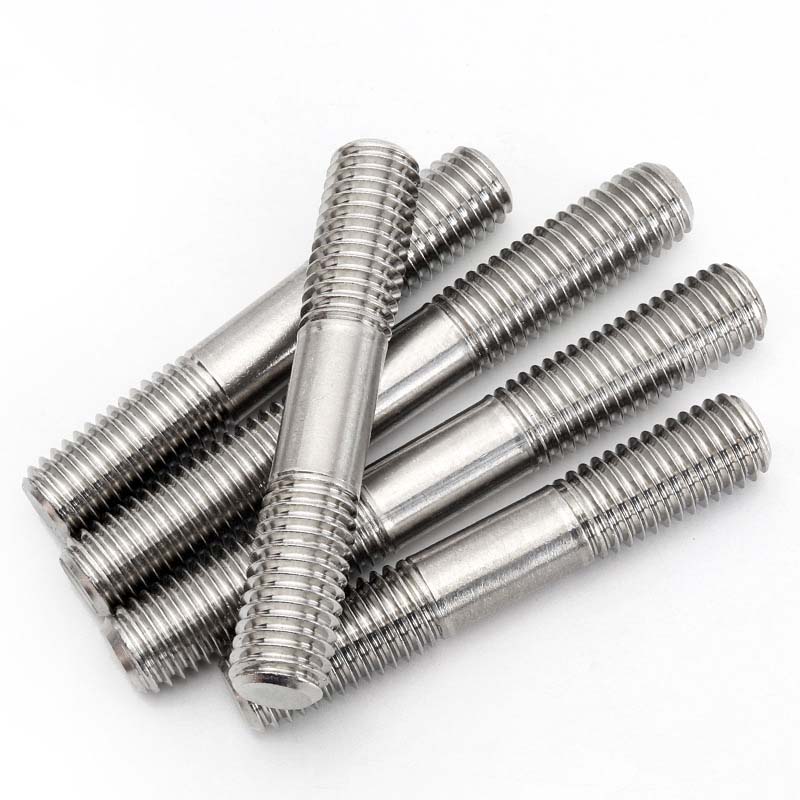

В типті қос ұшты шпилькалардың екі ұшында жіптер және ортасында жылтыратылған таяқша бар. Жылтыратылған штанганың диаметрі шамамен жіптің қадам диаметріне тең және жақсы икемділікке ие. Xiaoguo® жеткізушісі шығарған шпилькалар берік және GB/T 900-1988 енгізу стандартына сәйкес келеді.

Сұрау жіберу

Өнім Сипаттамасы

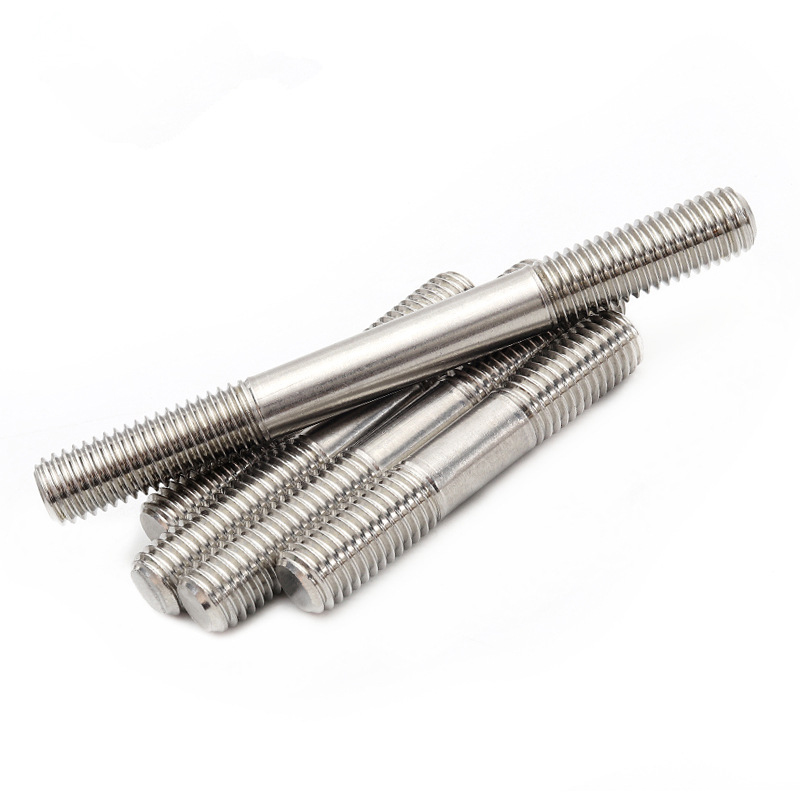

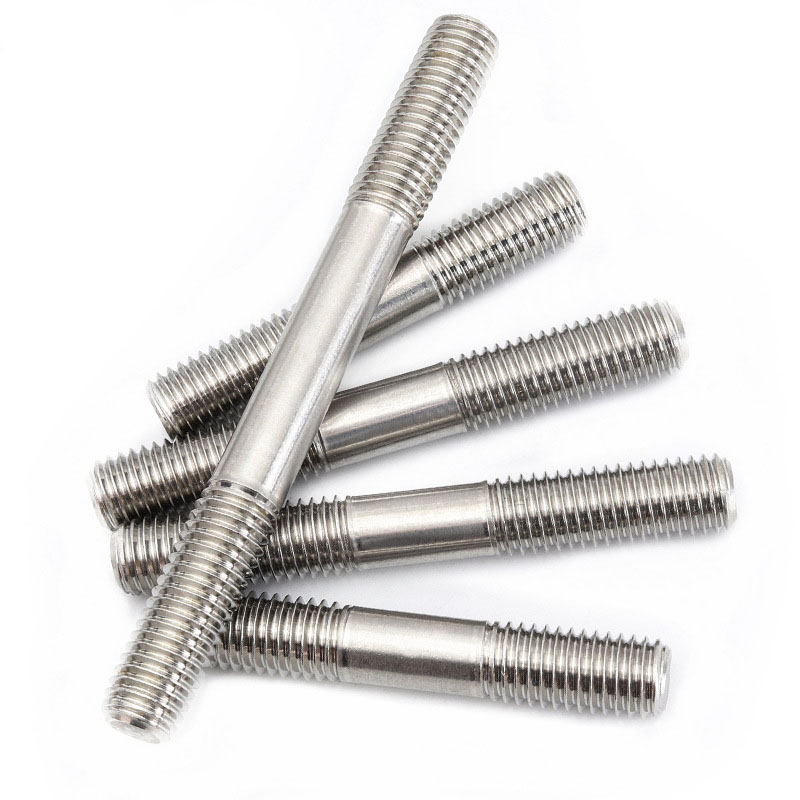

В типті қос ұшты шпилька – екі ұшында жіптері бар металл өзек. Екі шетіндегі жіптердің ұзындығы әртүрлі, олар әртүрлі қалыңдықтағы қосылыс материалдарына бейімделе алады. Ортаңғы тегіс өзек бөлігінің диаметрі жіптің диаметрімен бірдей, бұл оны қолдануға өте икемді етеді.

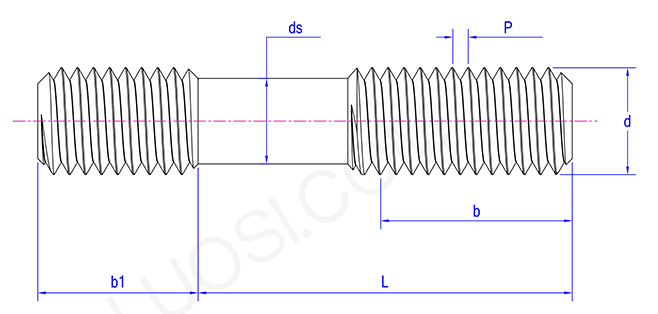

Type B Double End Stud

Қолданбалар және параметрлер

В типті қос ұшты шпилькалар машина жасау өнеркәсібінде қолданылады. Станокты құрастыру кезінде оны жұмыс үстелі мен төсек орнын бекіту үшін пайдаланыңыз. Қысқа ұшын кереуеттің бұрандалы тесігіне бұраңыз, ал ұзын ұшы жұмыс үстелінен өткеннен кейін оны гайкамен бұраңыз. Ол өңдеу кезінде дірілге төтеп бере алады.

Қозғалтқышты жөндеу кезінде соңғы қақпақты ауыстыру үшін B типті шпилькалар қолданылады. Қысқа ұшы қозғалтқыш корпусына бекітіледі, ал ұзын ұшы қозғалтқыш жұмыс істеп тұрған кезде соңғы қақпақ босап кетпеуі және ішкі бөліктерді қорғау үшін соңғы қақпаққа жалғанған. Олар жабдықты пайдалану кезінде діріл мен салмаққа төтеп бере алады, жабдықтың ауысуын болдырмайды, өндіріс қауіпсіздігін қамтамасыз етеді.

Бұл B қос ұшты шпилькалары туралау мәселесін шешті. Алдымен шпилькаларды бір құрамдас бөлікке толығымен бұраңыз, содан кейін позицияны реттеңіз, соңында гайканы бос ұшында қатайтыңыз. Бұл механикалық негізді тегіс емес тіректердегі тегістеу үшін өте маңызды. Олар жүктемені біркелкі тарата алады. Екі шетіндегі жіптердің біркелкі торлануы тірек жүйесінде немесе көпір қосылыстарында біркелкі емес кернеуді болдырмайды.

Өнімнің параметрлері

дүйсенбі	М2	M2.5	М3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 мин	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 макс	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Артықшылықтары

В типті қос ұшты шпилькалар оның күшті бейімделгіштігі болып табылады. Екі шетіндегі жіптердің ұзындығы әртүрлі болғандықтан, бір жағынан қалыңырақ негіз құрамдас бөлігін бұрап, ал жұқа бөлігін қосымша шайбаларды қажет етпей, екінші жағынан гайкамен бекітуге болады. Мысалы, жабдықтың негізін бекіту кезінде қысқа шеті бетон іргетасына бұрандамен бекітіледі, ал ұзын ұшы артқы қақпақтан өтіп, гайкамен бекітіледі. Операция қарапайым.
