Шаршы проекциялы дәнекерлеу гайкалары

Құрылымдық сипаттамалар

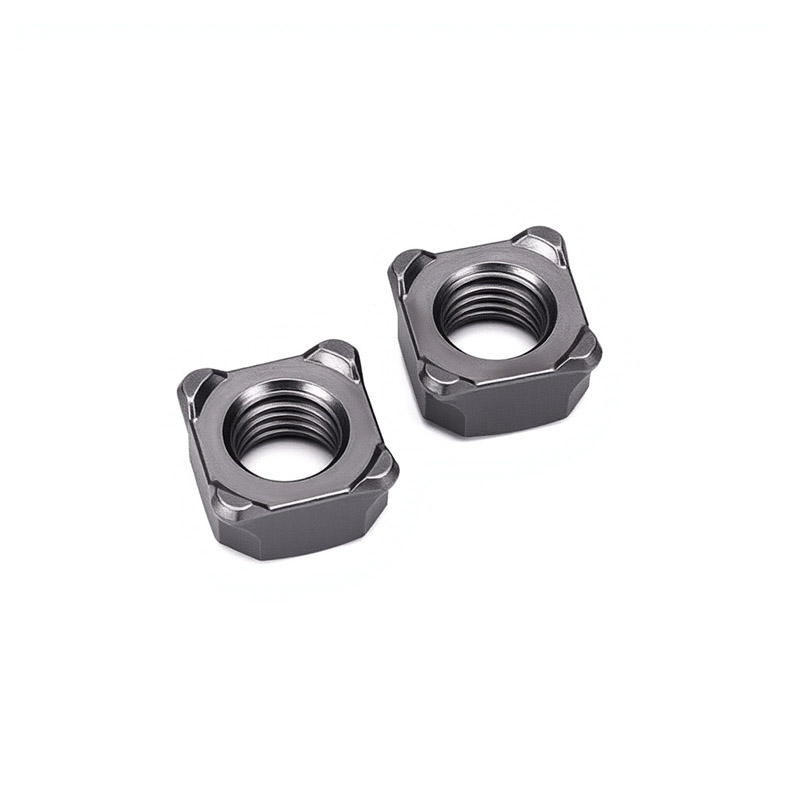

Шаршы проекциялы дәнекерлеу гайкалары - төменгі жағында бірнеше дәнекерлеу проекциялары бар төртбұрышты гайка. Оның құрылымдық дизайны үш негізгі мақсат төңірегінде шоғырланған: дәнекерлеу сенімділігі, дәл позициялау және бұрылуға қарсы өнімділік.

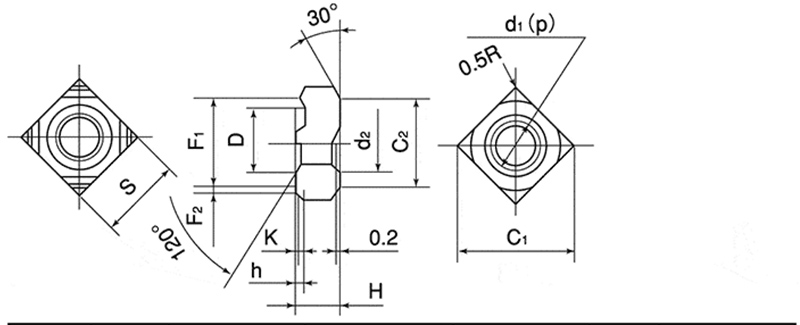

【1】Квадрат негіз

（1）Пішін: төрт жағының ұзындығы бірдей және төрт бұрышы да тік бұрыштары бар тамаша шаршы. Ол дайындаманың шаршы тесігіне кірген кезде автоматты түрде айналуды болдырмайды.

（2）Шет ені: Мысалы, M8 – 14 мм, M10 – 17 мм. Ол дәнекерлеу кезінде гайкалардың негізгі материалға кептелуіне жол бермеу үшін жеткілікті қысымды аймақты қамтамасыз етеді.

（3） Қалыңдығы (биіктігі): Әдетте 6-10 мм. Ол қосылым беріктігін қамтамасыз ету үшін жіптің жеткілікті ұзындығын қамтамасыз етеді.

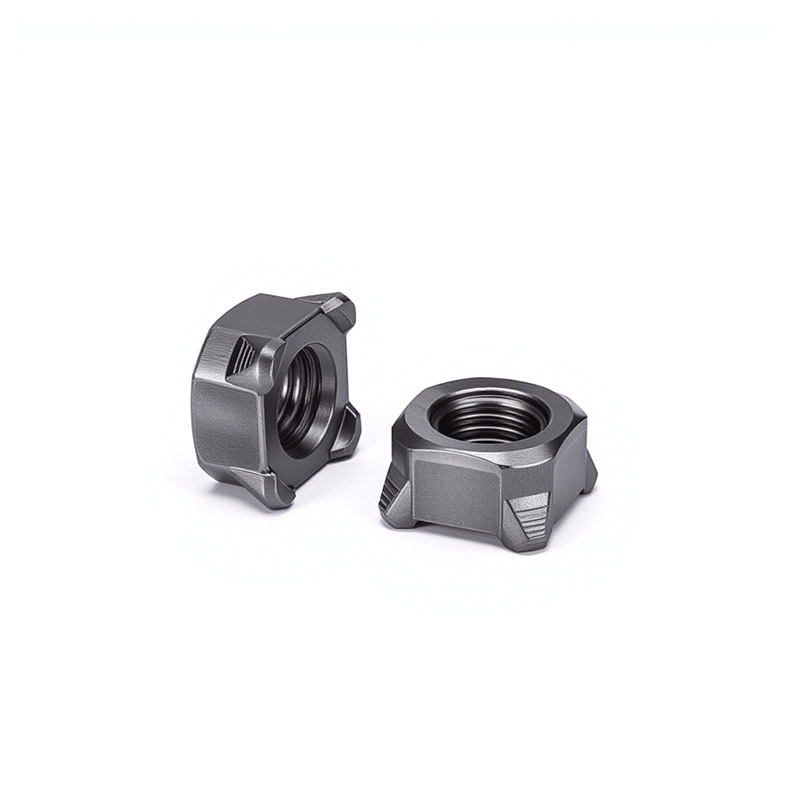

【2】Дәнекерлеу жобасыәрекеттер

（1）Саны: біркелкі ток пен теңдестірілген дәнекерлеу өзегін қамтамасыз ету үшін төрт нүктелі симметриялы түрде таратылады

（2）Орналасуы: дәнекерлеу тұрақтылығын арттыру үшін төменгі бетінің төрт бұрышында шетіне жақын

（3）Пішін: үстіңгі жағы тегіс сфералық немесе конустық пішінді

（4）Биіктігі: 0,5 ~ 1,2 мм, негізгі материалмен тығыз байланысты қамтамасыз ету

Ені/диаметрі: шамамен 1,5 ~ 2,5 мм

【3】Ішкі жіп

（1）Жіптің сипаттамасы: метрикалық M4 – M16, Imperial №6 – 5/8″. Сәйкес болттармен ажыратылатын қосылымды құрайды.

（2）Жіптің дәлдігі: 6H (метрикалық), 2B (империялық). Шаршы проекциялық дәнекерлеу гайкалары мен болттың жақсы сәйкестігін қамтамасыз етеді.

（3）Жіп ұзындығы: жеткілікті жіптің қосылу ұзындығын қамтамасыз етеді.

（4）Жіптің бағыты: Кіру ұшында болттарды оңай енгізу үшін фаскалар болуы мүмкін.

Жиі қойылатын сұрақтар

（1）Квадрат проекциялық дәнекерлеу гайкалары қандай дәнекерлеу әдісіне сәйкес келеді? Параметрлері қандай?

Ең жиі қолданылатын әдіс - қарсылық проекциялық дәнекерлеу. Мысал ретінде 1,5 мм төмен көміртекті болат пластинаға M8 төмен көміртекті болат гайканы дәнекерлеуді алыңыз. Анықтамалық параметрлер: ток 8–11 кА, электрод қысымы 2,5–4,0 кН, дәнекерлеу жиілігі 8–15 цикл (шамамен 0,16–0,3 секунд).

（2） Шаршы проекциялық дәнекерлеу гайкалары қандай стандарттарға сәйкес келеді?

Біз DIN 928 (неміс стандарты, дүние жүзінде ең көп қолданылатын стандарт), ASME B18.1 (америкалық стандарт) және GB/T 13681.2 (Қытай ұлттық стандарты) қатаң түрде орындаймыз.

（3）Жаңғақтардың дәнекерлеу өнімділігін қалай қамтамасыз етуге болады?

Дәнекерлеу өнімділігінің негізі көміртегі мөлшері ≤ 0,25% болуы керек. Химиялық құрамының біліктілігін қамтамасыз ету үшін шикізаттың әрбір партиясына спектрлік талдау жүргіземіз. Сонымен қатар, шығыңқылардың биіктігі мен пішіні төзімділік шегінде қатаң бақыланады.
