M8 шаршы дәнекерленген гайка

Қытайдан келген Xiaoguo® үлгілерді сынауға болатын M8 шаршы дәнекерленген гайканы жеткізеді. Оның төртбұрышты пішіні оны автоматты дірілдейтін науаны беру жүйесімен теңестіруді жеңілдетеді және ол жоғары жылдамдықтағы конвейер операцияларына жарамды.

Үлгі:Q 371-1999

Сұрау жіберу

Өнім Сипаттамасы

（1）Өнім анықтамасы

M8 шаршы дәнекерленген гайка - төртбұрышты пішінді және төменгі бұрыштарында төрт дәнекерлеу шығыңқылары бар арнайы бекіткіш. Ол қарсылық нүктелі дәнекерлеу арқылы металл қаңылтырға тұрақты түрде бекітіледі және болттардың кейінгі қосылымдары үшін сенімді ішкі бұрандалы тесікті қамтамасыз етеді. Бұл гайка DIN 928 стандартына сәйкес келеді және автомобильдер, тұрмыстық техника және ауылшаруашылық машиналары сияқты салаларда жиі қолданылатын дәнекерлеу гайкаларының сипаттамаларының бірі болып табылады.

(2) стандарттарды орындау

M8 шаршы дәнекерленген гайка DIN 928:2013-12 стандартына сәйкес қатаң түрде шығарылады. Бұл стандарт M4-тен M16-ға дейінгі өрескел жіптері бар төртбұрышты дәнекерленген гайкаларға және 8мм-ден 16мм-ге дейінгі жұқа жіптерге арналған өлшемдерді және техникалық талаптарды анықтайды. Өнімнің маркасы - A. DIN 928 стандарты дәнекерлеудің жақсы өнімділігін қамтамасыз ету үшін дәнекерленген гайкалар үшін пайдаланылатын болат құрамында көміртегінің ≤0,25% болуын талап етеді.

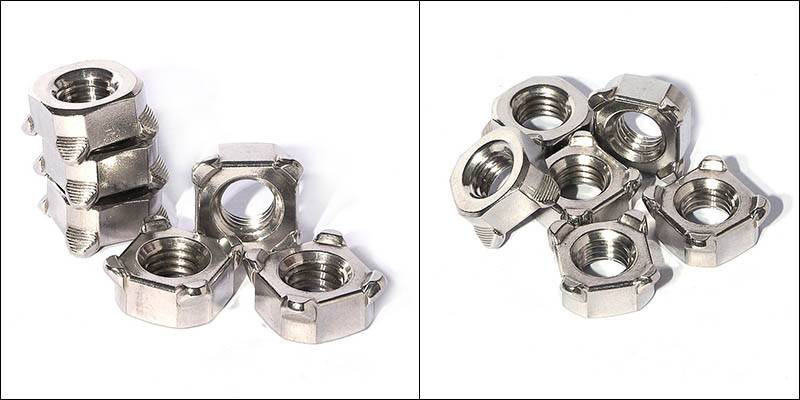

M8 Square Welded Nut

Дәнекерлеу процесінің параметрлері

Дәнекерлеу параметрлері дәнекерлеу сапасын қамтамасыз ететін негізгі фактор болып табылады. M8 төртбұрышты дәнекерленген гайка үшін дәнекерлеу параметрлерін негіз пластинасының материалына және оның қалыңдығына және т.б. сәйкес реттеу қажет. Төменде әдеттегі жұмыс жағдайларындағы анықтамалық параметрлер берілген:

（1） Дәнекерлеу тогы

Ұсынылған мән 5000 - 8000 А

Шағын өлшемді гайкалар үшін (мысалы, M4-M6) токты 3000 - 5000 А шегінде басқаруға болады; орташа өлшемділер үшін (M8-M10), мысалы, M8 шаршы дәнекерленген гайка, дәнекерлеу тогы 5000 - 8000 А; үлкен өлшемділер үшін (M12 және одан жоғары) 8000 - 10000 А қажет

（2） Электрод қысымы

Ұсынылған мән 2,5 - 4,0 кН

Қуат берілмес бұрын қысым бірнеше шығыңқы жерлерді шамамен 1/3-ге біркелкі тегістеуге әкелуі керек. Егер қысым тым жоғары болса, шығыңқы жерлер мерзімінен бұрын тегістелуі мүмкін; ол тым төмен болса, шашырауы мүмкін.

（3） Дәнекерлеу уақыты

Ұсынылған мән 8 - 15 цикл (шамамен 0,16 - 0,3 секунд)

Дәнекерлеу уақыты бірдей дәнекерлеу нүктесін нүктелік дәнекерлеуге қарағанда қысқа. Тиісті электрод қысымы мен тогын анықтағаннан кейін, қанағаттанарлық дәнекерлеу нүктелерін алу үшін оны реттеңіз.

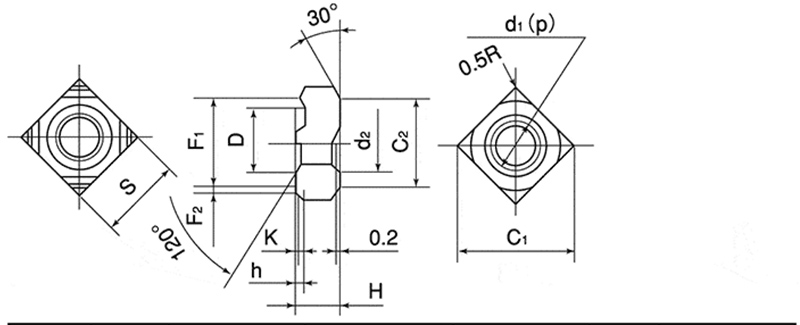

M8 Square Welded Nut

d	p	S		H		h		K	D
Номиналды диаметрі	Қадам	BasicDimension	Толеранттылық	BasicDimension	Толеранттылық	BasicDimension	Толеранттылық	BasicDimenson(шамамен）	BasicDimension	Толеранттылық
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0,1一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Сапаны тексеру

Гайкалардың дәнекерлеу беріктігін тексеру үшін дәнекерлеуден кейінгі сапаны тексеру қажет. Негізгі әдістерге мыналар жатады:

（1）Момент сынағы: Сәйкес болтты дәнекерленген гайкаға салыңыз да, бұрау моменті кілтін пайдаланып көрсетілген моментті қолданыңыз. Егер M8 шаршы дәнекерленген гайка айналмаса және дәнекерлеу нүктесі жыртылмаса, ол білікті болып саналады.

（2） Итеру күшін сынау: Дәнекерленген гайкаға осьтік итеру күшін қолданыңыз және әмбебап сынақ машинасының көмегімен ең үлкен сыну жүктемесін жазыңыз. Сыну негізгі материалда болуы керек.

（3）Көрнекі тексеру: жаңғақтардың қисайғанын, олардың қаңылтыр материалына толық тиіп тұрғанын және шашырау немесе жарықтар бар-жоғын көру үшін визуалды тексеру жүргізіңіз. Бұл ретте жіптердің дәнекерлеуге байланысты деформацияланғанын тексеру үшін өлшеуіш блокты пайдаланыңыз.
