M8 шаршы дәнекерлеу гайкасы

Кәсіби бекіткіштерді іздеп жүрсіз бе, Xiaoguo® компаниясының соңғы M8 шаршы дәнекерлеу гайкасы сіздің тамаша таңдауыңыз болуы мүмкін. Ол қаңылтырдың артқы жағына жарайды. Сыртқы бекітпелерді орнатқан кезде артқы жағына қол тигізудің қажеті жоқ. Бұл әсіресе жабық түрдегі қоршауларға қолайлы.

Үлгі:Q 371-1999

Сұрау жіберу

Өнім Сипаттамасы

Стандартты және негізгі өлшемдер

M8 шаршы дәнекерлеу гайкасы DIN 928:2013-12 стандартына сәйкес қатаң түрде шығарылады. Бұл стандарт M4-тен M16-ға дейінгі өрескел жіптері бар төртбұрышты дәнекерлеу гайкаларына және 8 мм-ден 16 мм-ге дейінгі жұқа жіптерге арналған өлшемдерді және техникалық талаптарды анықтайды. Өнімнің сұрыптылығы – А сорты.

Параметр	Мән (мм)	Толеранттылық
Жіптің сипаттамасы	M8 × 1,25	-
Жиек ені (сек/сек)	14мм	±0,3
Диагональды ені (e)	18мм	±0,6
Жалпы қалыңдығы (м1/сағ)	6,5 мм	±0,3
Бас диаметрі (дк)	12,8 мм	-
Шығыңқы нүктенің биіктігі	1,0 мм	±0,1
Ойыс нүкте бұрышы	45°	±5°

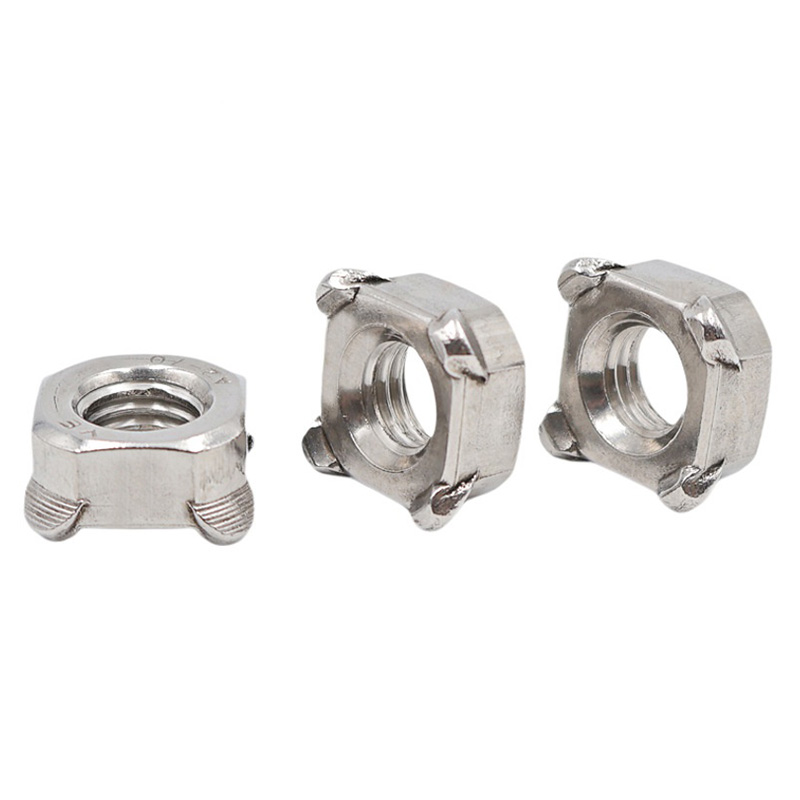

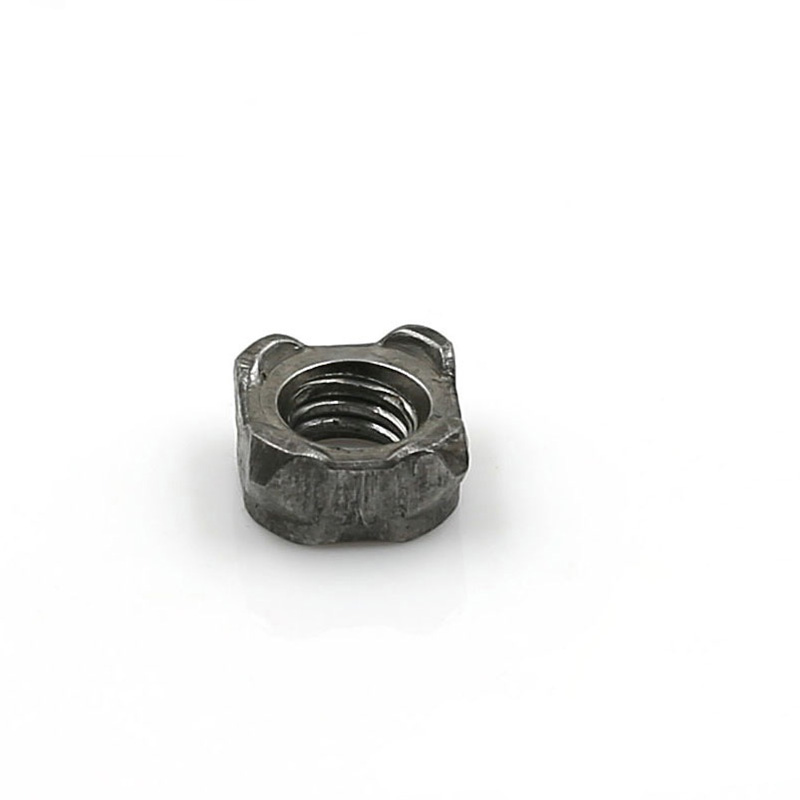

M8 Square Weld Nut

Құрылымдық түрі

M8 төртбұрышты дәнекерлеу гайкасы оның орналасу түйреуішінің бар-жоғына байланысты екі түрге бөлінеді: түйреуішсіз түрі және түйреуішпен жабдықталған түрі.

（1）Ұшқышсыз

Сипаттама:

Шаршы пішіні, қарама-қарсы жақтарының ені 14 мм. Төменгі бетінде бағыттаушы түйреуіштер жоқ, төрт бұрышқа біркелкі бөлінген төрт жарты шар тәрізді дәнекерлеу шығыңқылары бар. Төменгі беті тегіс, спецификациясы M8 × 1,25 және дәлдігі 6H.

Жұмыс принципі:

Дәнекерлеу кезінде позициялау төменгі электродтағы орналастыру түйреуіштері немесе дайындамадағы төртбұрышты тесіктер арқылы жүзеге асырылады. Төрт шығыңқылар қарсылық дәнекерлеу кезінде бір уақытта балқып, біркелкі дәнекерлеу өзегін құрайды.

Қолданылатын сценарийлер:

Дайындаманың төртбұрышты тесігінде M8 төртбұрышты дәнекерлеу гайкасы бар болса немесе орналастыру сенімді болғанда,

қолмен пісіру немесе жартылай автоматты дәнекерлеу әдістерін қолдануға болады.

Бұл орналастыру дәлдігіне төмен талаптары бар шығынды қажет ететін қолданбалар үшін қолайлы.

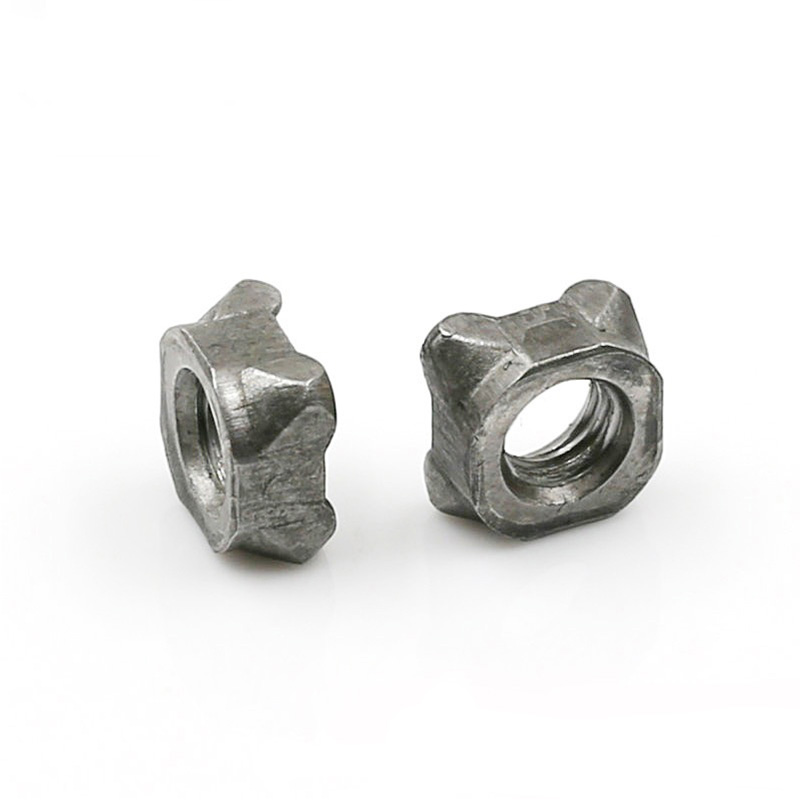

M8 Square Weld Nut

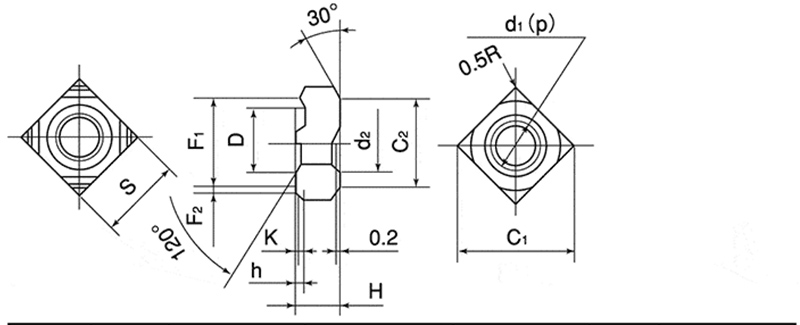

d	p	S		H		h		K	D
Номиналды диаметрі	Қадам	BasicDimension	Толеранттылық	BasicDimension	Толеранттылық	BasicDimension	Толеранттылық	BasicDimenson(шамамен）	BasicDimension	Толеранттылық
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0,1一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2） Пилоттық

Сипаттама:

Пішіні төртбұрышты, қарама-қарсы жақтарының ені әдетте 14 мм-де қалады. Төменгі беттегі төрт бұрыштық шығыңқы орталық бағыттаушы түйреуішпен бірге бар. Бағыттауыш түйреуіштің диаметрі әдетте 9,6 мм немесе 11,6 мм (тұтынушы талаптарына байланысты). Бағыттаушы істіктің биіктігі негізгі материалдың қалыңдығына сәйкес келетін 1,5 мм, 2,0 мм немесе 2,5 мм. Жіп M8 × 1,25, дәлдігі 6Н.

Жұмыс принципі:

Нақты орналастыруға қол жеткізу және дәнекерлеу кезінде M8 шаршы дәнекерлеу гайкасының жылжуына жол бермеу үшін бағыттаушы түйреуіш дайындаманың алдын ала бұрғыланған орналасу тесігіне салынған. Сонымен қатар, бағыттаушы түйреуіш сонымен қатар дәнекерлеу шашырауының бұрандалы тесікке түсуін белгілі бір дәрежеде тиімді түрде блоктайды.

Қолданылатын сценарийлер:

Автоматтандырылған робот дәнекерлеу сызығы (жоғары позициялау талаптары бар)

Дайындамада төртбұрышты саңылаулар болмаған кезде және тек қана дөңгелек саңылаулармен орналастырылған

Дәнекерлеу шлактарының жіптерді бітеуіне жол бермеу қажет қолданбалар
