Жіңішке қадамы бар өрескел полюсті қос шпилькалар

Жіңішке қадамы бар өрескел полюсті қос шпилькалар жоғары беріктік пен дәл қосылымдарды қажет ететін сценарийлер үшін қолайлы. Қалың өзек ұстағышты күшейтеді, ал жұқа жіп тығыз және тұрақты бекітуді қамтамасыз етеді. Xiaoguo® зауытының қоймасында қордың үлкен көлемі бар.

Сұрау жіберу

Өнім Сипаттамасы

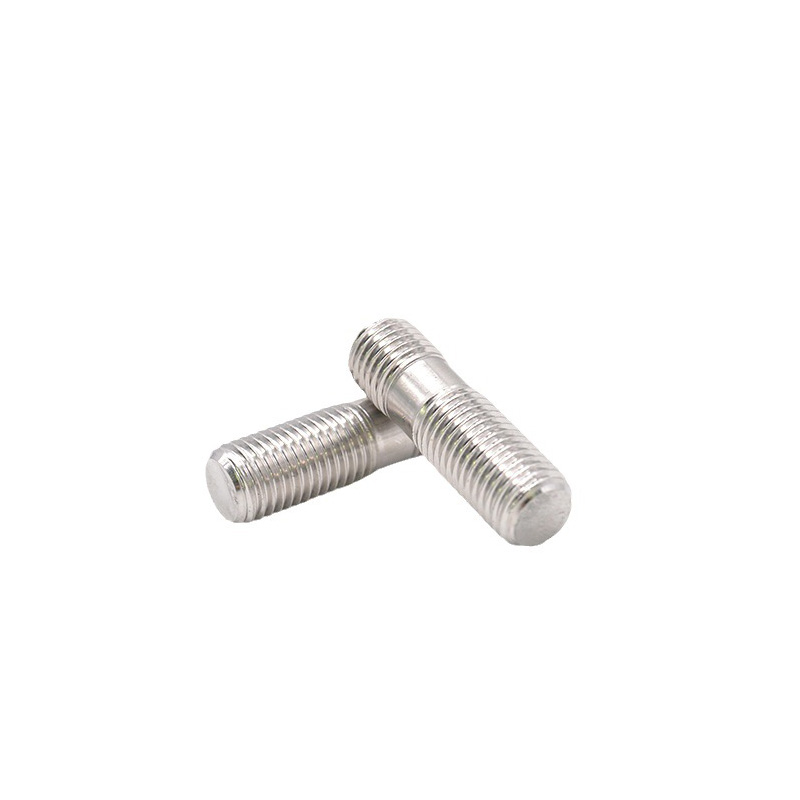

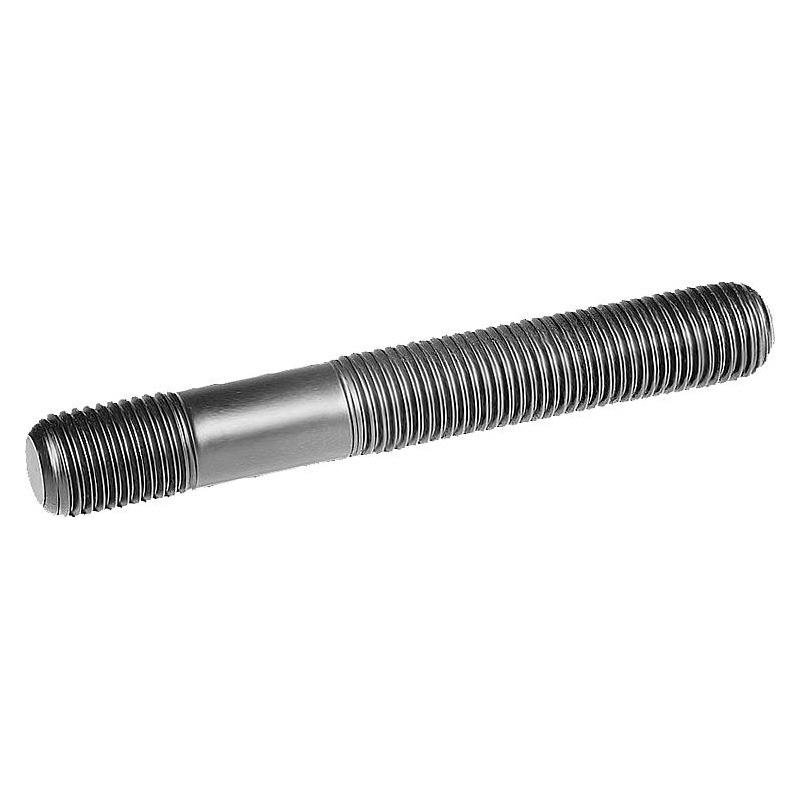

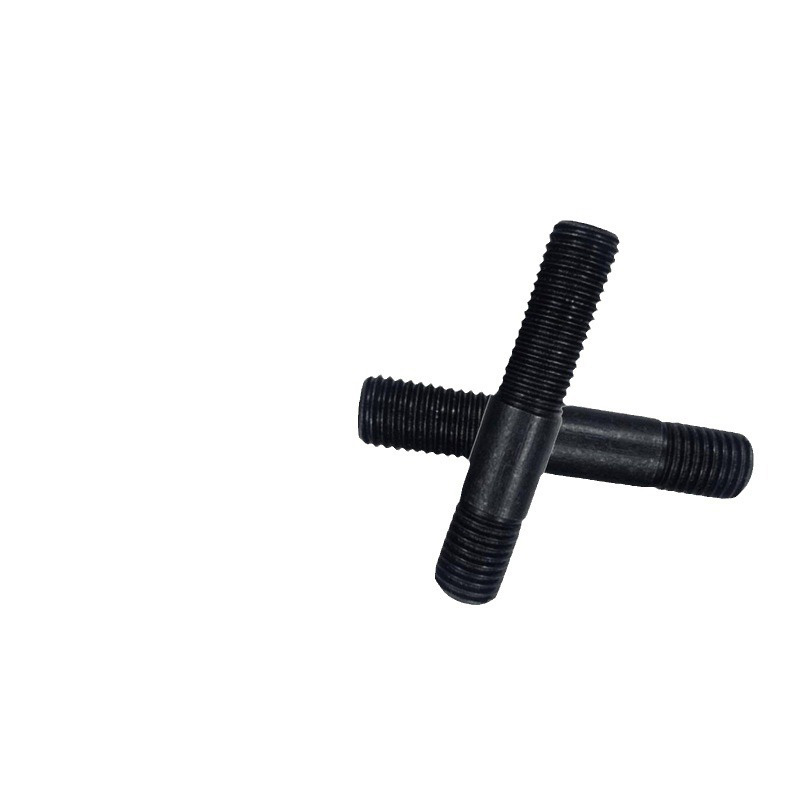

Жіңішке қадамы бар өрескел полюсті қос шпилька - екі ұшында жұқа жіптері бар салыстырмалы түрде қалың металл сырық. Ол жіптердің диаметрі бірнеше миллиметрден ондаған миллиметрге дейін болатын техникалық сипаттамалардың кең ауқымында келеді және ұзындығын нақты қажеттіліктерге сәйкес таңдауға болады.

Өнім ерекшеліктері

Ұсақ қадамы бар өрескел полюсті қос шпилькалардың сипаттамасы - өрескел өзек құрылымы. Кәдімгі шпилькалармен салыстырғанда, дөрекі өзектер жалпы беріктік пен қаттылықты арттыра алады және ауыр жүктемелерге ұшыраған кезде деформациялану ықтималдығы аз. Жіңішке жіптердің қадамы аз, ал жіптің әрбір айналымы арасындағы саңылау азырақ. Бұрылған кезде ол үлкен үйкеліс тудыруы мүмкін және қатайтылғаннан кейін оның босап кету ықтималдығы аз.

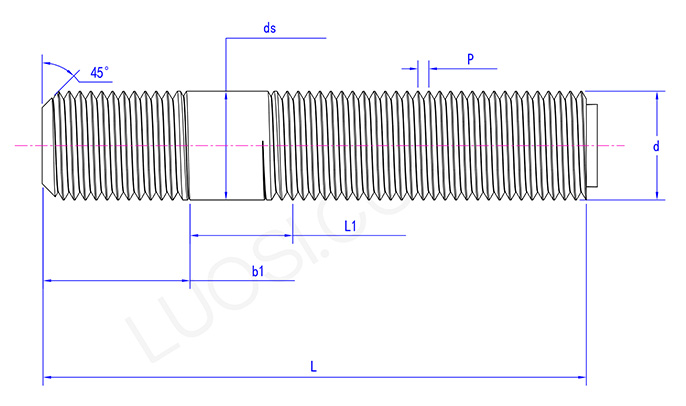

параметрлері

Rough pole double studs with fine pitch

Қолданбалар

Жіңішке қадамы бар өрескел полюсті қос шпилька көбінесе механикалық өндіріс, аэроғарыш және дәлдік аспаптары сияқты салаларда қолданылады. Механикалық өндірісте дәлдігі жоғары жабдықты құрастыру; Аэроғарыш саласындағы тұрақты әуе кемелерінің құрамдас бөліктері; Дәл аспаптарды өндіруде бөлшектердің тұрақтылығын қамтамасыз ету үшін, қосылымның сенімділігі мен тұрақтылығына кепілдік беру үшін бұл шпилька әрқашан қажет.

Үлкен механикалық жабдықтың негізгі бөліктерін бекіту үшін жұқа қадамы бар өрескел полюсті қос шпилькалар қолданылады. Зауыттарда ауыр жүкті станоктар мен үлкен компрессорлар сияқты ірі механикалық жабдықтар жиі орнатылады және пайдаланылады. Ауыр жүкті станоктың шпиндель қорабын орнату үшін шпильканың бір ұшын станок төсегінің бұрандалы тесігіне бұрап, екінші ұшын шпиндель қорабының орнату тесігінен өткізіп, гайканы бұрап бекітіңіз.

Өнімнің параметрлері

дүйсенбі	1/4	5/16	3/8	7/16	1/2	16.9	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds макс	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds мин	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 мин	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Бұл өрескел полюсті қос шпилькалар пішінді өндіру және орнату үшін қолданылады. Қалып жасау өнеркәсібінде инъекциялық қалыптарды, құю қалыптарын және т.б. жасағанда олар қалыптардың әртүрлі модульдерін бекіту үшін қолданылады. Қалыптың жоғарғы және төменгі қалыптарын қосыңыз. Шпильканың бір ұшын төменгі қалыптың бұрандалы тесігіне бұрап, екінші ұшын жоғарғы қалып арқылы өткізіңіз. Содан кейін гайканы бұрап бекітіңіз.
