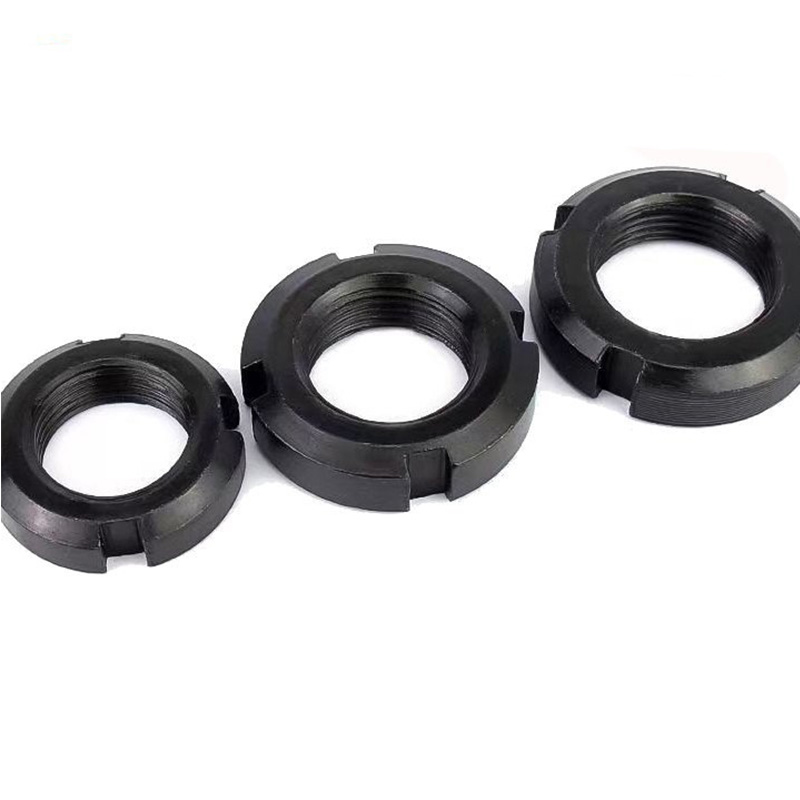

DIN 1804 Жаңғақ

Қытайлық жеткізуші және өндіруші Xiaoguo® қайта пайдалануға болатын DIN 1804 гайкаға маманданған. Өнім жоғары үнемділікті ұсынады және ұзақ мерзімді перспективада техникалық қызмет көрсету шығындарын тиімді төмендете алады. Bulk DIN 1804 жаңғақтарын сатып алсаңыз, сізге қолайлы баға беріледі.

Сұрау жіберу

Өнім Сипаттамасы

Орнату құралдары

DIN 1804 гайкасының құрылымы қарапайым болғанымен, дұрыс орнату оның құлыптау өнімділігін қамтамасыз етудің кілті болып табылады.

（1） Негізгі құрал: ілмек тәрізді кілт (қолданылуы керек), жалпы стандарт DIN 1810.

Әртүрлі формалар бар:

1）Көтерілген мұрынды бекітілген түрі: DIN 1810 стандартына сәйкес, бұл ең көп қолданылатын стандартты опция.

2） Топсалы/Реттелетін түрі: Бір құрал айнымалы жұмыс жағдайлары бар жағдайларға жарамды бірнеше спецификацияларды қамтиды.

3） Жинақ түрі: орталықтандырылған басқару мен пайдалануды жеңілдететін әртүрлі техникалық сипаттамалары бар 8 бөліктен тұратын жинақ сияқты.

（2）Көмекші құралдар: бұрау кілті: құлыптау күшін дәл басқаруды қамтамасыз ету үшін көптеген ілмек тәрізді кілттер крутящий кілттерге қосуға болатын төртбұрышты тіл интерфейстерімен жасалған. （3）Босатпайтын керек-жарақтар: Қопсытуға қарсы әсерге қол жеткізу үшін гайканы бекітетін шайба немесе жіпті бекітетін желім сияқты қопсытуға қарсы тиісті құрылғымен жұптастыру керек.

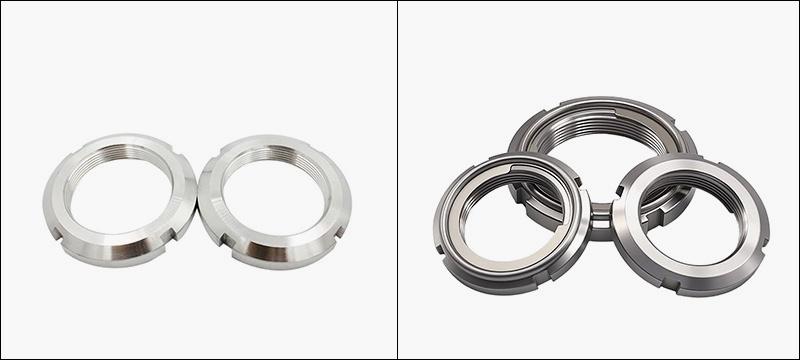

DIN 1804 Nut

Орнату қадамдары

（1）Орнату алдында дайындық

Техникалық сипаттамаларды растаңыз: DIN 1804 гайкасының жіп сипаттамасы біліктікімен сәйкес келетініне көз жеткізіңіз.

Тазалауды тексеру: Біліктерді, гайкалардың жіптерін және кілттерді біріктіретін беттерді мұқият тазалаңыз және кез келген саңылаулар мен зақымдарды тексеріңіз.

Жүк көтергіш бетті растаңыз: Орнату кезінде гайканың жұқа өңделген беті бар жағы мойынтірекке немесе дайындаманың шеткі жағына қарап тұруы керек.

（2） Бастапқы қатайту

Қолмен енгізу: гайканы білік ұшымен алдын ала туралаңыз, содан кейін оны қолмен 2-3 айналымға енгізіңіз.

（3） Қопсытуға қарсы құрылғы

Бекіту шайбасын қопсытуға қарсы схемаға сәйкес орнатыңыз (ішкі тіл біліктегі шпонкаға сәйкес келуі керек) немесе жіпті бекітетін желім қолданыңыз.

（4） Соңғы қатайту

Ілмек кілтінің шығыңқы тұмсығын гайка ойығына абайлап салыңыз (M45x1,5 спецификациясынан бастап гайкада 6 ойық бар екенін ескеріңіз және күш біркелкірек қолдану керек)

（5）Құлыптау және растау

Механикалық қопсытуға қарсы қолдану (құлыптау сақинасы): гайканы қатайтқаннан кейін, механикалық бекітуге қол жеткізу үшін сақинаның сыртқы тілін бүгіп, оны гайканың кез келген ұясына салыңыз.

Қопсытуға қарсы химиялық заттарды қолданыңыз (жіпті бекітетін желім): Оны жіптерді тазалап болғаннан кейін және қатайтпас бұрын жағыңыз және оның қатаюын күтіңіз.

Қорытынды тексеру: айналу моментін қайта тексеру үшін бұрауыш кілтін пайдаланыңыз.

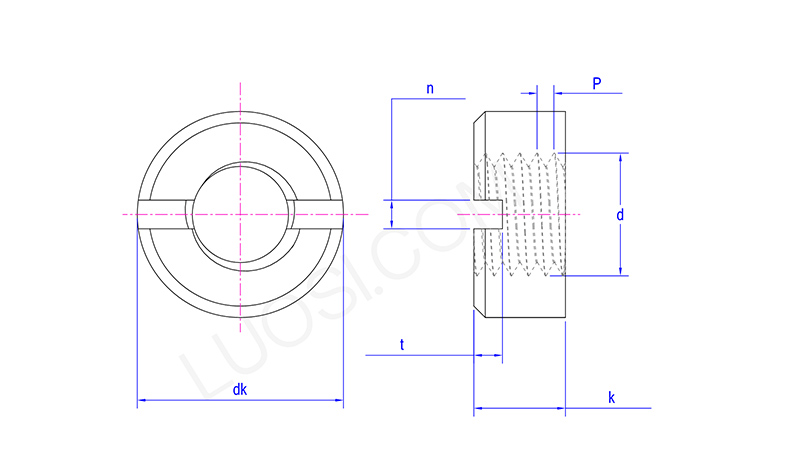

DIN 1804 Nut

дүйсенбі	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk макс	7	8	9	11	14	18	21	24	26	29	32
dk мин	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k макс	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k мин	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n мин	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n макс	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
т мин	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t макс	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Орнату нұсқаулары

（1）Жүк көтеретін беттерді шатастырмаңыз: Нәзік өңделген d3 беті құралдың жұмыс бағытына қарайтын өрескел бетімен тығыз байланыста екеніне көз жеткізіңіз.

（2）Момент мәні өте маңызды: шамадан тыс жоғары айналу моменті жіптерді зақымдауы немесе біліктің деформациясын тудыруы мүмкін; жеткіліксіз жоғары бұрау моменті DIN 1804 гайканы босатуға бейім ететін алдын ала тарту күші жеткіліксіз болады.

（3）Құралдарды дұрыс пайдалану: Саңылауды зақымдамау үшін розетка кілтінің өлшемі гайканың сыртқы диаметріне дәл сәйкес келетініне көз жеткізіңіз.

（4）Алдын ала жүктеме күшін ескеру қажет: Алдын ала жүктемені мойынтіректерде пайдалану кезінде кәсіби әдістерді қолдана отырып, алдын ала жүктеу күшін дәл орнату қажет.

（5）Үнемі тексеру: Жабдықты бастапқы пайдалану кезінде немесе күрделі жөндеуден кейін, гайкалардың босамауы үшін құлыптау күйіне жүйелі түрде тексеру жүргізу қажет.
