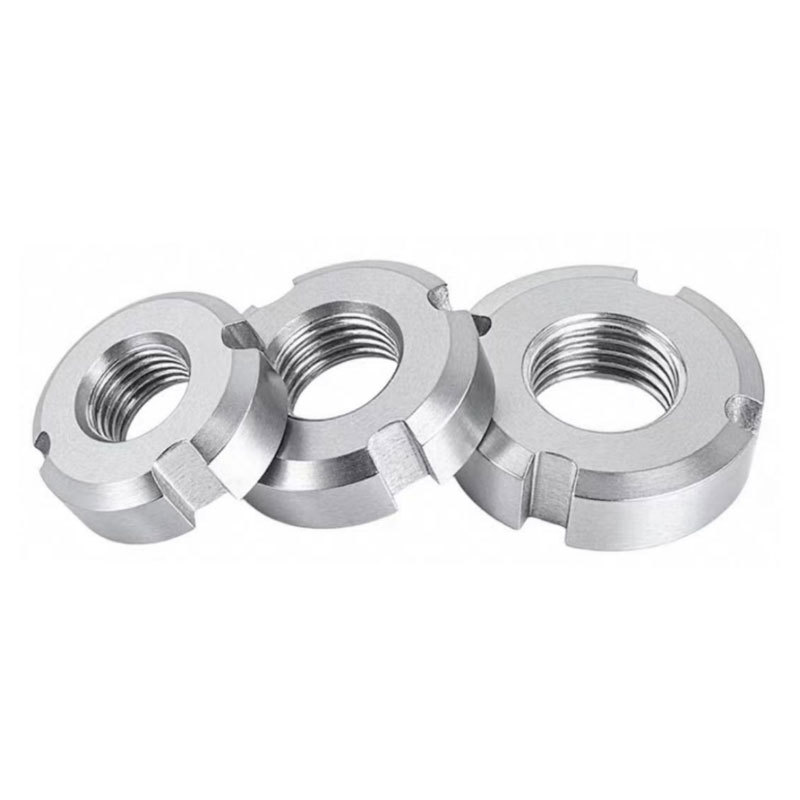

Мойынтіректерді бекітетін гайка

China Xiaoguo® Подшипниктерді бекітетін гайка мойынтіректердің құрамдас бөліктері бір-біріне орнатылған кезде өте жақсы осьтік саңылау жасап, оңтайлы жұптау жағдайына қол жеткізетін дәл жобаланған ұяға ие. Қытайдағы зауыт шығарған мойынтіректерді бекітетін гайкаларды өндіру процесі өте дәл.

Сұрау жіберу

Өнім Сипаттамасы

Сәйкес өлшемді қалай таңдауға болады?

Мойынтіректерді бекітетін гайканы дұрыс пайдалануды қамтамасыз ету үшін таңдау үшін келесі тармақтарды орындау ұсынылады:

(1) Жіп сипаттамасын анықтаңыз: Бұл негізгі алғы шарт. Метрикалық жүйелер үшін M мәнін қараңыз; империялық жүйелер үшін дюймді қараңыз. [Ескертпе: Бұл өнім тек жұқа бұрандалы бұрандаларды пайдаланады. Таңдау кезінде дөрекі бұрандалы спецификацияны таңдамау үшін қадамды (мысалы, M16×1,5) тексеріңіз.]

(2) Негізгі өлшемдерді тексеріңіз: Жабдықтың ішінде гайка орнатудың жеткілікті кеңістігіне көз жеткізу үшін сыртқы диаметрін (dk) және қалыңдығын (m) тексеріңіз.

(3) Стандарттарды анықтаңыз: Барлық өлшемдердің талап етілетін рұқсаттар мен дәлдіктерге ие болуын қамтамасыз ету үшін «Ұлттық GB/T 812 стандарты» немесе «Неміс стандарты DIN 981» сияқты өнімнің стандарттарын нақты көрсетіңіз.

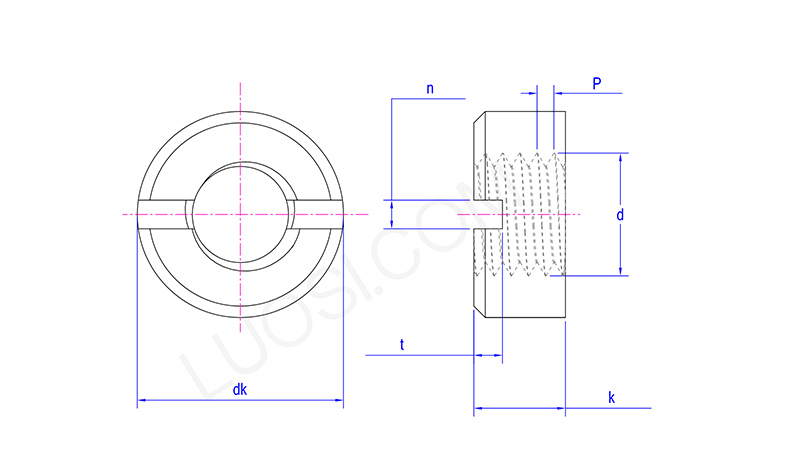

Bearing Lock Nut

дүйсенбі	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk макс	7	8	9	11	14	18	21	24	26	29	32
dk мин	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k макс	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k мин	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n мин	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n макс	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
т мин	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t макс	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Негізгі параметрлердің егжей-тегжейлі түсіндірмесі

Мойынтіректерді бекітетін гайка өлшемін таңдағанда, келесі негізгі параметрлерге ерекше назар аударыңыз:

（1）Жіптің сипаттамасы (D×P): Бұл жіптің номиналды диаметрін (D) және қадамын (P) көрсетеді.

Мысалы, M16×1,5 форматында M16 16 мм номиналды диаметрді, ал 1,5 1,5 мм қадамды білдіреді.

（2）Сыртқы диаметр (dk): Орнату үшін қажетті ең аз кеңістікті анықтайтын гайканың максималды сыртқы өлшемі.

（3）Қалыңдығы (м): гайканың осьтік биіктігі, құлыптау күшіне және беріктігіне әсер етеді.

（4）Слоттар саны (n) / Саңылау ені (b) / Ойынның тереңдігі (t): Сәйкес кәсіби құралдардың өлшемдеріне сәйкес келуі керек саңылауларға арналған геометриялық параметрлер (ілмекті кілт және ашатын істіктер/тұтқыш шайбалар).

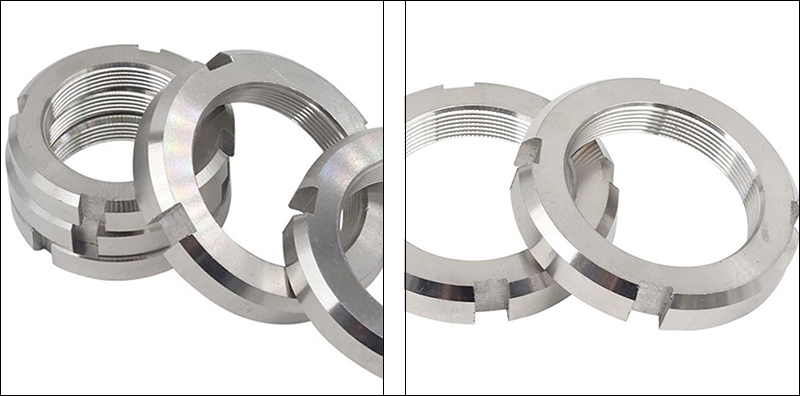

Bearing Lock Nut

Жалпы техникалық сипаттамаларға жылдам сілтеме

Міне, стандартты сипаттаманың кейбір жиі қолданылатын деректері:

Мысал ретінде GB/T 812-1988 подшипникті бекітетін гайканы (Метрика) алайық:

Жіптің сипаттамасы: D×P	Сыртқы диаметрі: dk (мм)	Қалыңдығы: м (мм)	Слоттар саны: n	Саңылаудың тереңдігі: t (мм)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Таңдау және пайдалану

（1）Жіптің консистенциясы: Барлық мойынтіректерді бекітетін гайка жұқа бұрандалы бұрандалармен жабдықталған. Дөрекі бұрандалы бұрандалармен шатастырмау үшін қадамды тексеріңіз.

（2）Қосымша құралдар: бөлшектеу және құрастыру процесі арнайы ілмек тәрізді кілтті пайдалануды қажет етеді.

（3）Босатпайтын керек-жарақтар: құлыптау әсеріне жету үшін оларды тоқтатқыш шайбалармен (мысалы, GB/T 858) немесе ашық түйреуіштермен бірге пайдалану керек.

（4）Техникалық сызбалар: Жобалау кезінде әрқашан сәйкес стандартты техникалық сызбалардың соңғы нұсқасын немесе өнім сипаттамаларын қараңыз.
