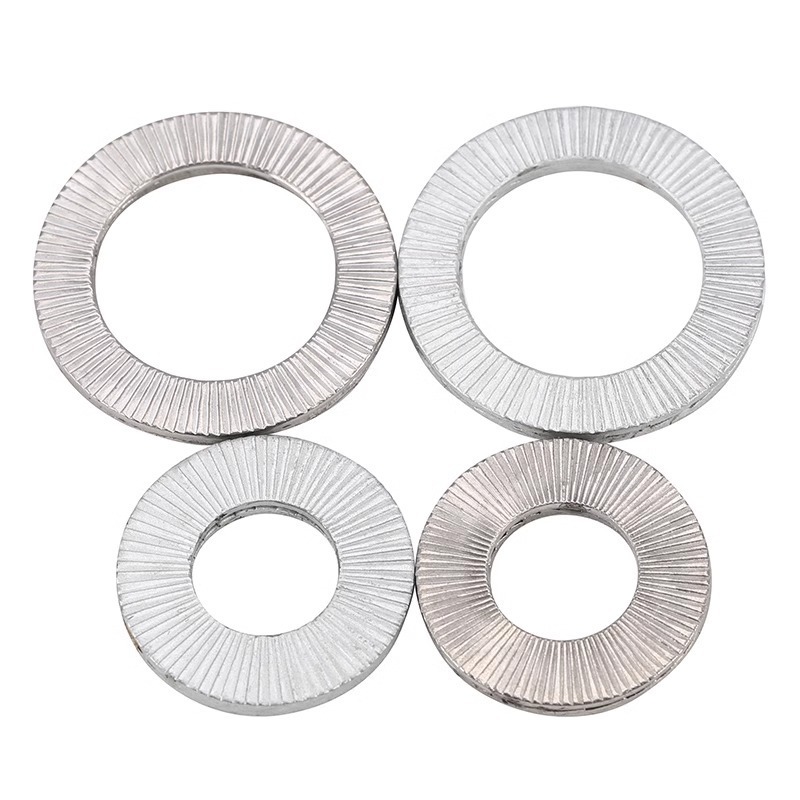

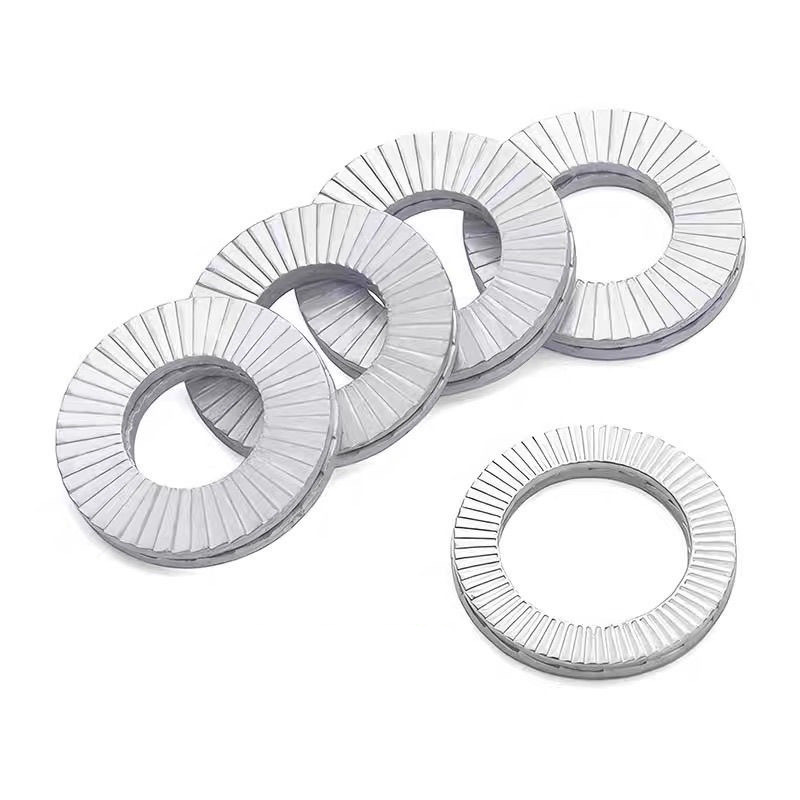

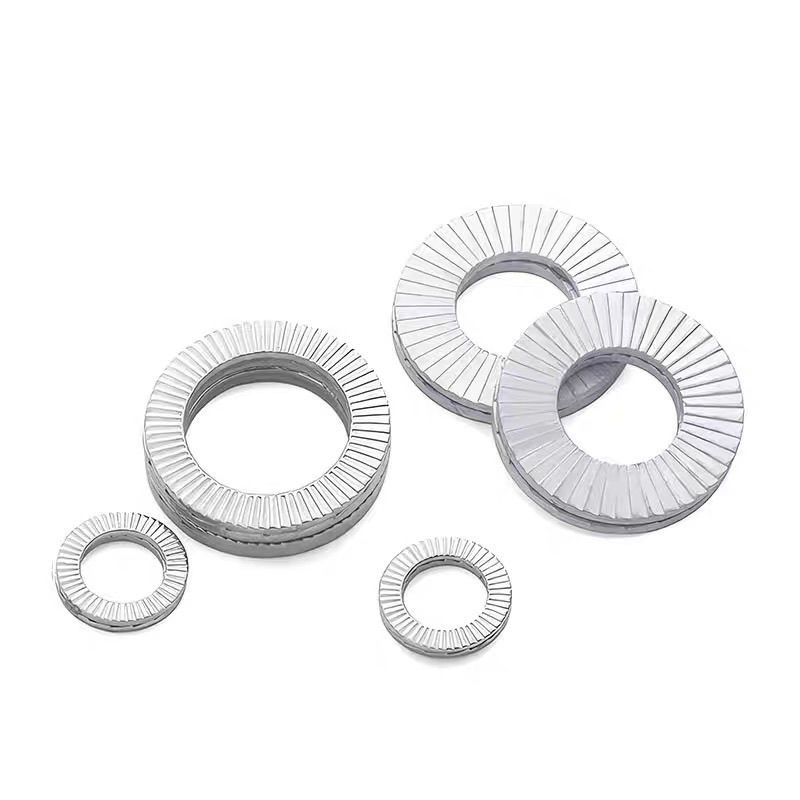

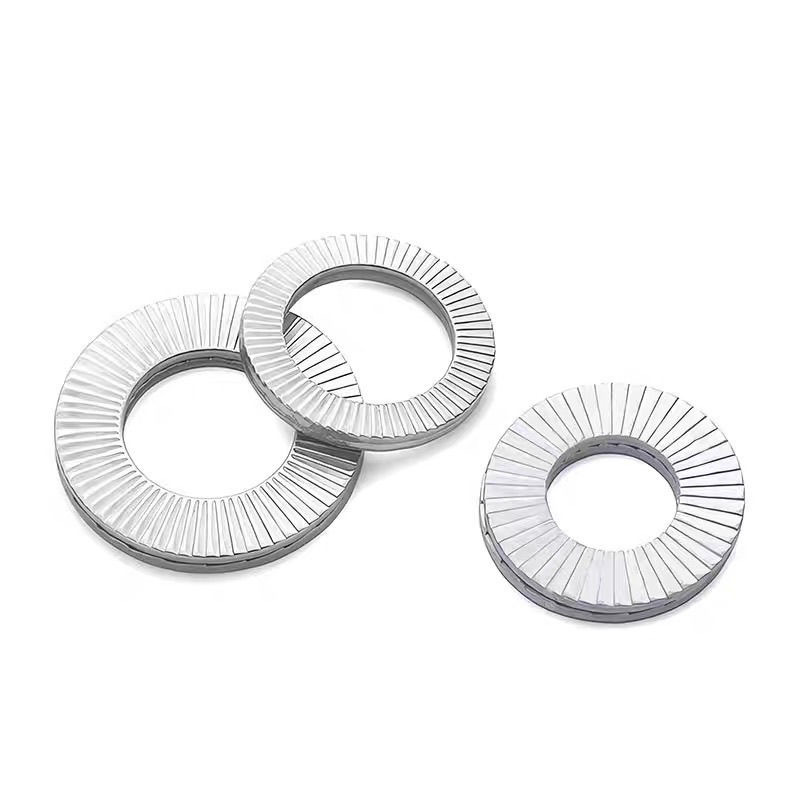

Дірілге қарсы екі еселенген өздігінен жабылатын шайбалар

Әдетте, дірілдегі екі қатпарлы өздігінен жабылатын шайбаларға қарсы тұратын бір механизм мойынтірек бетін ұстайтын радиалды тістерді қамтиды, ал екіншісі болтқа немесе гайкаға керілу мен үйкеліс тудыратын эллиптикалық бұрмалануды қамтиды. Халықаралық стандарттарға сай болу Xiaoguo® өндірушілерінің негізгі міндеттемесі болып табылады.

Үлгі:DIN 25201

Сұрау жіберу

Өнім Сипаттамасы

Дірілге қарсы екі қатпарлы өздігінен құлыпталатын шайбаларда маңызды өлшемдер бар: болттың диаметріне, ішкі диаметріне, сыртқы диаметріне және жалпы қалыңдығына сәйкес келетін өлшем. Қалыңдығы маңызды, себебі ол шайбаның қаншалықты кері серпіп кетуіне және ол жасайтын құлыптау күшіне әсер етеді. Өндірушілер осы шайбалардың әр түрі мен өлшеміне егжей-тегжейлі сипаттама береді. Осылайша, инженерлер болт өлшеміне және оны не істеуге мұқтаждығына сәйкес келетінін таңдай алады.

Халықаралық стандарттарға сәйкес келу:

Жақсы өндірушілер DIN 25201, NASM 35338 сияқты қатаң халықаралық стандарттарға немесе автомобиль немесе ұшақ компанияларының түпнұсқалық жабдық өндірушілерінің арнайы сипаттамаларына сәйкес келетін екі еселенген өздігінен құлыпталатын шайбаларға қарсы діріл жасайды. Бұл стандарттар өлшем, материал қасиеттері, қаттылық, олардың қаншалықты жақсы жұмыс істеуі қажет (мысалы, олардың айналуын болдырмайтын ең аз күш) және оларды сынау әдісі сияқты нәрселерді қамтиды. Бұл дірілге қарсы сертификатталған екі еселенген өздігінен құлыпталатын шайбалардың сенімді жұмыс істейтініне және маңызды жинақтарда бір-біріне ауыстыруға болатынына көз жеткізеді.

Екі еселенген өздігінен құлыпталатын шайбаларға қарсы стандартты діріл үшін максималды үздіксіз жұмыс температурасының диапазоны қандай?

Біздің қарапайым көміртекті болаттан жасалған діріл 120°C (250°F) дейін жақсы жұмыс істейді, мырышпен қапталған екі еселенген өздігінен құлыпталатын шайбаларға қарсы тұрады. Егер сізге олар шамамен 400°C (750°F) дейін жоғары температуралар үшін қажет болса, біз A2 (304) немесе A4 (316) тот баспайтын болаттан жасалғандарын ұсынамыз. Олар тіпті жоғары температурада да нашарламай заттарды дұрыс құлыптауды жалғастырады.

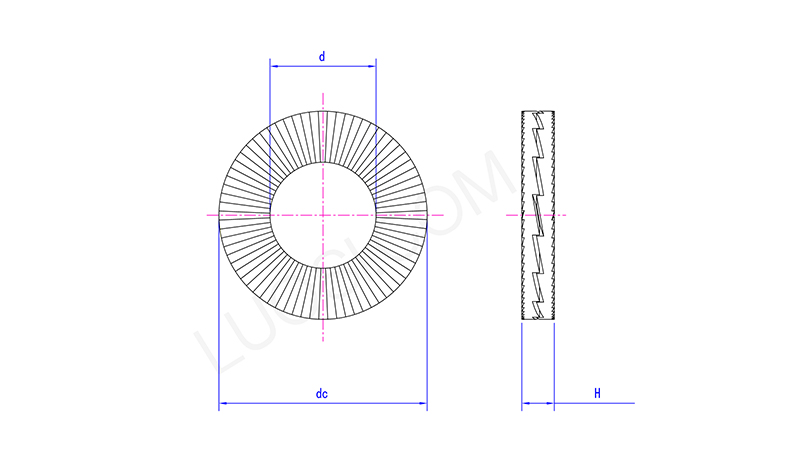

дүйсенбі	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36
d макс	13.2	15.4	17.2	19.7	21.6	23.6	25.5	28.6	31.6	34.6	37.6
d мин	12.8	15	16.8	19.3	21.2	23.2	25.1	28.2	31.2	34.2	37.2
тұрақты ток макс	25.7	31	31	34.8	39.3	42.3	48.8	48.8	58.8	58.8	63.3
тұрақты ток мин	25.1	30.4	30.4	34.2	38.7	41.7	48.2	48.2	58.2	58.2	62.7
H макс	3.65	3.65	3.65	3.65	3.65	4.85	4.85	6.05	6.6	6.6	6.5
H мин	3.15	3.15	3.15	3.15	3.15	4.35	4.35	5.55	6.1	6.1	6.1
