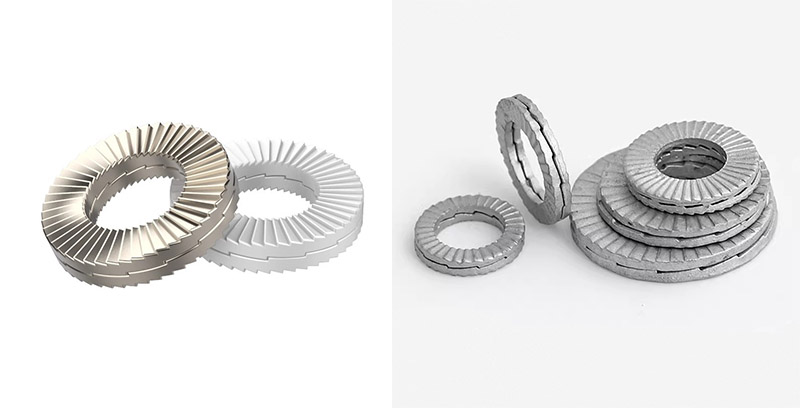

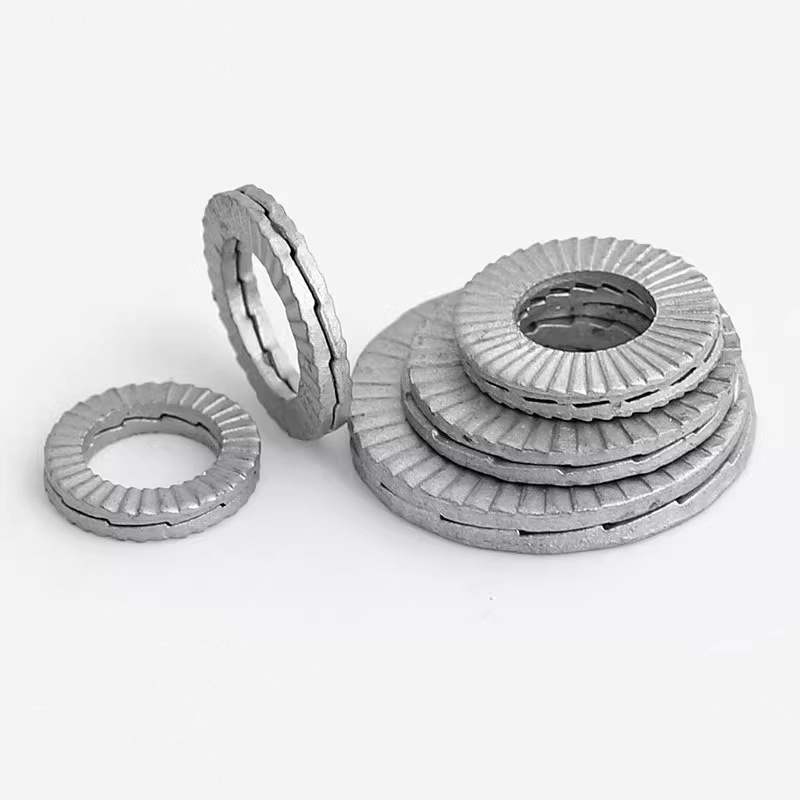

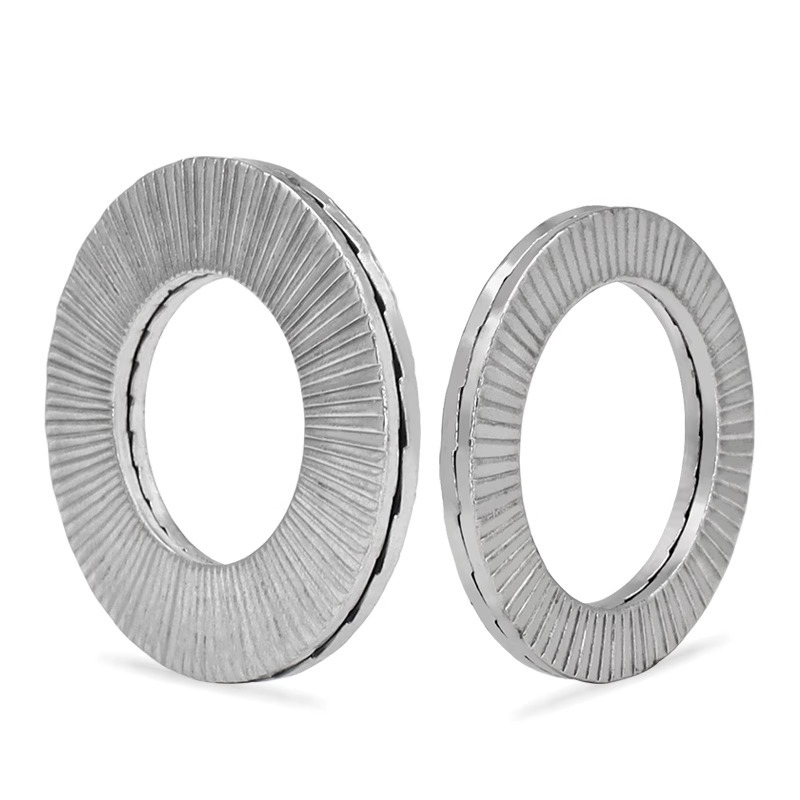

Екі бүктелген өздігінен құлыпталатын үлкен шайбалар

Екі еселенген өздігінен құлыпталатын үлкен шайбаларды орнату өте қарапайым. Үлкен тісті беттің дұрыс тураланғанына және дұрыс орынға қойылғанына көз жеткізіңіз, содан кейін процесті аяқтау үшін болтты немесе гайканы стандартты моментке бұраңыз. Оны орнату күрделі әдістерді немесе қымбат құралдарды қажет етпейді, бірақ 100% өнімділікке қол жеткізу үшін ескеру қажет бірнеше негізгі тармақтар бар.

（1）Орнату алдында дайындық

Дайындаманы тазалау: болттардың, гайкалардың, екі бүктелген өздігінен құлыпталатын үлкен шайбалардың және жалғанған бөліктердің жанасу беттерінің таза, тегіс, май дақтары, тот немесе бөртпе жоқ екеніне көз жеткізіңіз.

Тексерілетін кір жуғыш машинаның саны: пайдалану кезінде оларды жұппен (екі бөлік бір жинақты құрайды) пайдалану керек.

Орнату бетінің түрін тексеріңіз: оның саңылау немесе соқыр тесігі конфигурациясын және шайбалардың санын анықтаңыз.

（2）Кір жуғышты орналастырыңыз

Шайбалардың жұптарын алып тастап, «үлкен тісті бет (сына тәрізді бет)» бір-біріне қарап тұрғанына көз жеткізіңіз. Оларды дұрыс емес ретпен бөлмеңіз немесе орнатпаңыз.

（3） Тесіктер мен соқыр тесіктерді ажыратыңыз

Соқыр саңылау / болт қосылымы: болт басы мен жалғанған құрамдас бөліктің арасына орналастырылған екі бүктелген өздігінен құлыпталатын үлкен шайба қажет. Гайка екінші жағынан тартылады.

Саңылау / болт-гайка жинағы: пайдалану кезінде екі жұп Екі еселенген өздігінен құлыпталатын үлкен шайба қажет. Бір жұп болт басының астына, ал екінші жұп гайка астына қойылады.

（4） Тиісті контактіні қамтамасыз етіңіз

Шайбаның сыртқы жағындағы радиалды тістердің беттері болт басының (немесе гайканың) бір жағына, ал екінші жағы жалғанған құрамдастың бетіне жанасып тұрғанына көз жеткізіңіз.

(5) Тартыңыз

Айналмалы кілтті пайдаланыңыз және бекіткіштерді сәйкес момент мәндеріне сәйкес қатайтыңыз.

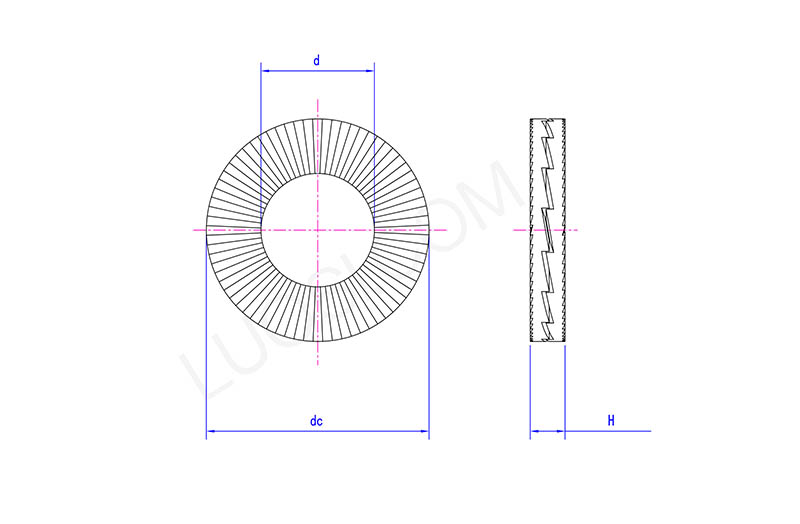

дүйсенбі	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
тұрақты ток макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Оны қайта пайдалануға болады ма?

Екі еселенген өздігінен құлыпталатын үлкен шайбаларды әдетте қайта пайдалануға болады. Жабдықтан шығарылғаннан кейін тығыздағыштың екі бөлігін де мұқият тексеру керек.

Қайта пайдалануға рұқсат беру шарттары: Ішкі сақинадағы үлкен тістер мен сыртқы жағындағы радиалды тістер шамадан тыс тозуды, көрінетін деформацияны, жарықтар мен зақымдарды көрсетпесе, оларды тазалауға және қайта орнатуға болады.

Ауыстыруды қажет ететін жағдай: Тексеру кезінде айқын тозу немесе зақымдану анықталса, құлыптау күші жеткіліксіз болуын болдырмау үшін жаңа шайбалар жинағын дереу ауыстыру керек.
