Шайқалмайтын екі бүктелген өздігінен жабылатын шайбалар

Xiaoguo® жоғары сапалы өнеркәсіптік бекіткіштердің жетекші әлемдік экспорттаушысы болып табылады. Шайқалмайтын екі еселенген өздігінен құлыпталатын шайбалар діріл мен динамикалық жүктемелер кезінде қопсытуға ерекше қарсылықты қамтамасыз етуге арналған арнайы бекіткіш компоненттері болып табылады.

Үлгі:DIN 25201

Сұрау жіберу

Өнім Сипаттамасы

Шайқалмайтын екі бүктелген өздігінен құлыпталатын шайбалар шайқау, температураның өзгеруі немесе қозғалатын жүктер салдарынан болттардың немесе гайкалардың босап шығуын тоқтату үшін жасалған арнайы бекіткіштер болып табылады. Олар заттарды дірілден қатты құлыптаудың екі әдісімен жұмыс істейді және сізге қосымша желімдер, бұрмаланған жіптер немесе басқа құлыптау құралдары қажет емес. Дәл осы себепті олар қатал ортадағы маңызды құрамдас бөліктер үшін таптырмас, өйткені қауіпсіздік пен сенімділік негізгі талаптар болып табылады. Бұл құрамдас бөліктер техникалық қызмет көрсету жиілігін тиімді түрде азайтып қана қоймайды, сонымен қатар жабдықтың тұрақты жұмысы үшін берік негізді қамтамасыз ете отырып, істен шығу ықтималдығын түбегейлі азайтады.

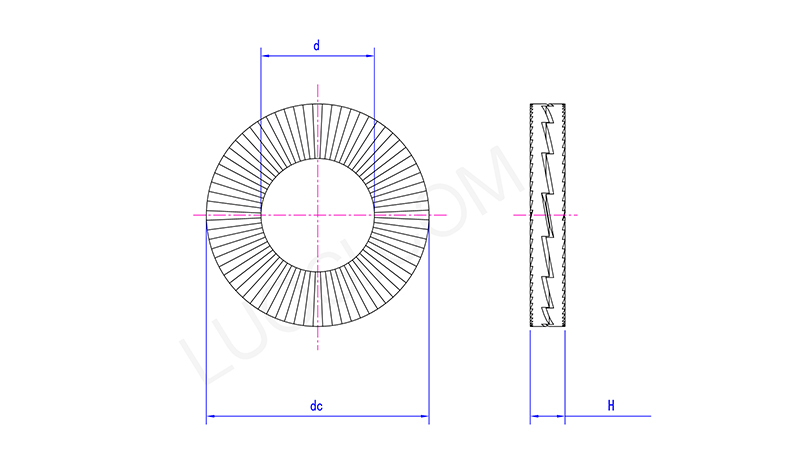

дүйсенбі	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d макс	5.5	6.6	8.8	10.9	13.2	15.4	17.2	19.7	21.6	23.6	25.5
d мин	5.3	6.3	8.6	10.5	12.8	15	16.8	19.3	21.2	23.2	25.1
тұрақты ток макс	9.2	11	13.7	16.8	19.7	23.2	25.6	29.2	30.9	34.7	39.2
тұрақты ток мин	8.8	10.6	13.3	16.3	19.3	22.8	25.2	28.8	30.5	34.3	38.8
H макс	2.05	2.05	2.75	2.75	2.75	3.65	3.65	3.65	3.65	3.65	3.65
H мин	1.55	1.55	2.25	2.25	2.25	3.15	3.15	3.15	3.15	3.15	3.15

Өнім туралы мәліметтер:

Өздігінен құлыпталатын шайбалар екі бөліктен тұратындықтан жұмыс істейді. Бір жағында кронштейн сияқты жұптасатын бетіне қазып алатын кішкене жоталар бар. Екінші жағында көтерілген, көлбеу бөліктер немесе кішкене сыналар бар. Бекіткішті қатайтқанда, бұл көлбеу бөліктер шайбаның ішкі құлақшаларын итеріп, болт немесе гайка басына күшті, тұрақты серіппе тәрізді қысым жасайды. Бұл екі жақты құлыптау заттардың айналуын болдырмау үшін үйкеліс пен серіппе күшін пайдаланады - басқа әдістерге қарағанда жақсы.

Unshakeable Two Fold Self Locking Washers

Өздігінен құлыпталатын шайбаларыңыздың құлыптау механизмі қопсытуды болдырмау үшін қалай жұмыс істейді?

Шайқалмайтын екі бүктелген өздігінен құлыпталатын шайбалардың әдеттегідей емес екі сақиналы қондырғысы бар. Шайбаның ішкі сақинасы бұранда тәрізді бекіткішке тығыз орналасады, ал сыртқы сақина оның бекітілген бетіне қатты басады. Бұл екі бөлік бірге айтарлықтай үйкеліс пен діріл кезінде бекіткіштің айналуына және босап кетуіне жол бермейтін белгілі бір кернеуді тудырады. Олар кәдімгі тегіс немесе серіппелі шайбаларға қарағанда жақсы жұмыс істейді.
