Екі бүктелген өздігінен жабылатын шайбалар

Xiaoguo® зауыты ұсынған екі бүктелген өздігінен құлыпталатын шайбалар әдеттегі құлыптау әдісінен бас тартып, үйкелістің орнына шиеленістің қопсытуға қарсы принципін қабылдайды, бұл өнімділікті айтарлықтай арттырады.

Сұрау жіберу

Өнім Сипаттамасы

Екі бүктелген өздігінен құлыпталатын шайбалардың қопсытуға қарсы негізгі принципі мынада жатыр: дірілден туындаған зиянды энергияны құлыптау үшін қажетті күшке шебер түрлендіру. «Үйкеліс» арқылы қопсытудың алдын алу үшін ұстағыш сақинаны пайдаланудың дәстүрлі әдісіне сенудің орнына, ақылдырақ механизм қабылданды:

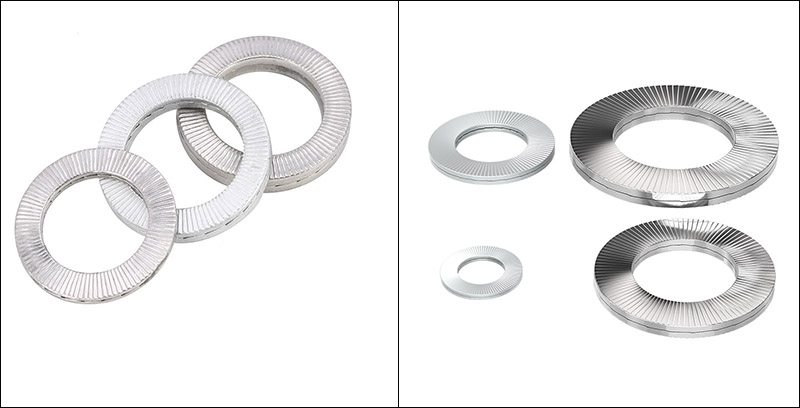

Two Fold Self Locking Washers

（1）Бастапқы қатайту: екі жақты орналастыру

Орнату кезінде екі шайбаның сына тәрізді беттері бір-бірімен теңестіріледі және жұпта қолданылады.

Сыртқы бекіту: Бекіту кезінде екі бүктелген өздігінен құлыпталатын шайбалардың сыртқы бетіндегі радиалды жұқа тістер гайка/болттың басы мен дайындама бетіне мықтап тістеп, жанасу бетін тығыздап, сырғып кетуді болдырмайды.

Ішкі ұстау: Бұл кезде екі шайбаның ішкі жағындағы сына тәрізді беттер (үлкен тістер) бір-бірімен тығыз байланыста болады, бірақ салыстырмалы қозғалыс болған жоқ, осылайша келесі механикалық әрекетке орын береді.

（2） Триггерді қопсыту: сырғып кетуден гөрі туралау

Жабдық дірілдейтін ортада жұмыс істегенде, гайка өте аздап қопсыту үрдісін көрсете бастайды.

Сыртқы радиалды тістердің үйкеліс күші ішкі сына тәрізді бетке қарағанда әлдеқайда көп болғандықтан, гайка мен екі бүктелген өздігінен жабылатын шайбалар арасында қозғалыс болмайды.

Жалғыз қозғалыс - екі шайбаның ішкі жағындағы сына тәрізді бет бойымен бір-біріне қарсы «орнынан сырғу».

（3）Өзін-өзі құлыптауға қол жеткізу: сына әсерінің кілті

Жабдық дірілдегенде немесе құбылмалы күштерді сезінгенде, сына тәрізді бетпен жасалған күшті қарсы күш бұл тербелістерді дереу жояды. Бұл болттың қарама-қарсы бағытта айналуын болдырмайды және діріл энергиясын Екі бүктелген өздігінен құлыпталатын шайбалардың құлыптау күшіне түрлендіреді, «ол дірілдеген сайын қаттырақ болады» әсеріне қол жеткізеді, осылайша оның негізгі себебінен босауды болдырмайды.

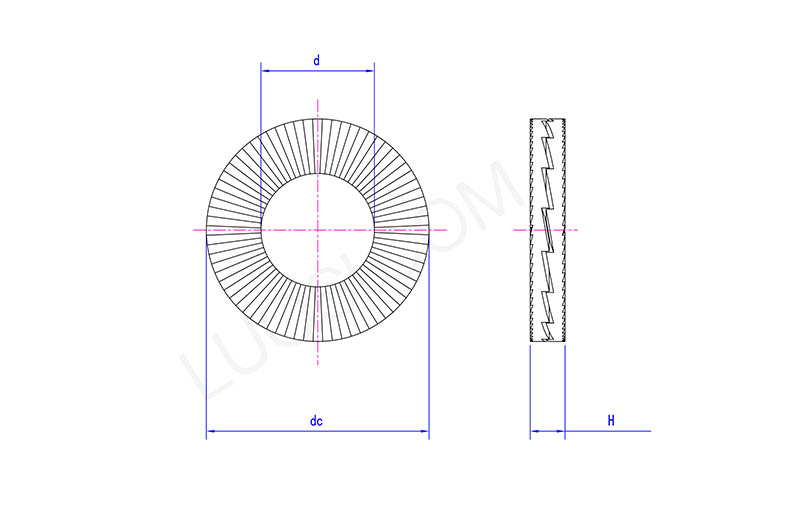

Two Fold Self Locking Washers

дүйсенбі	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
тұрақты ток макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
