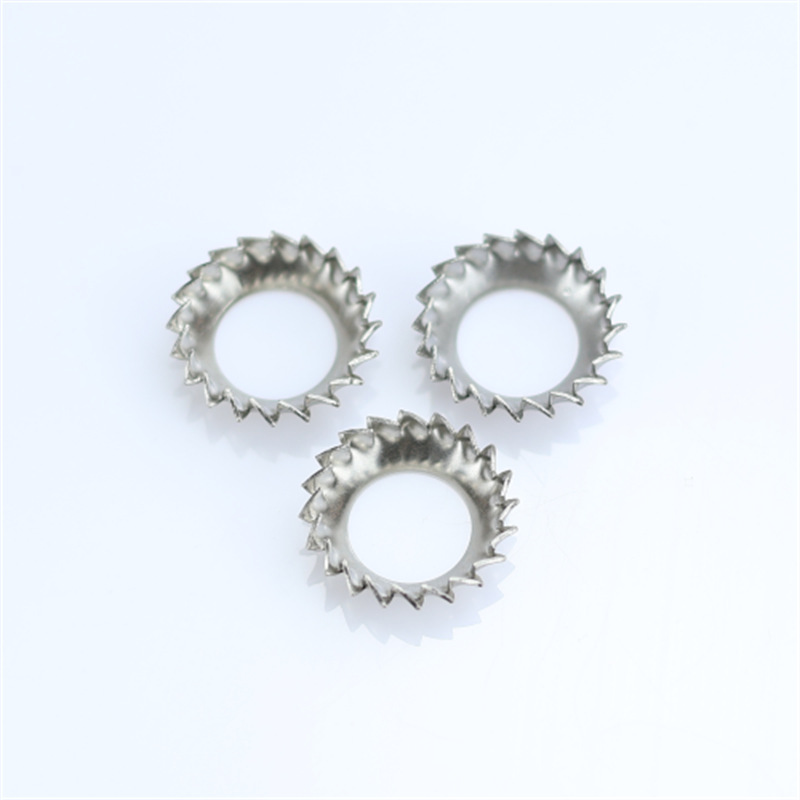

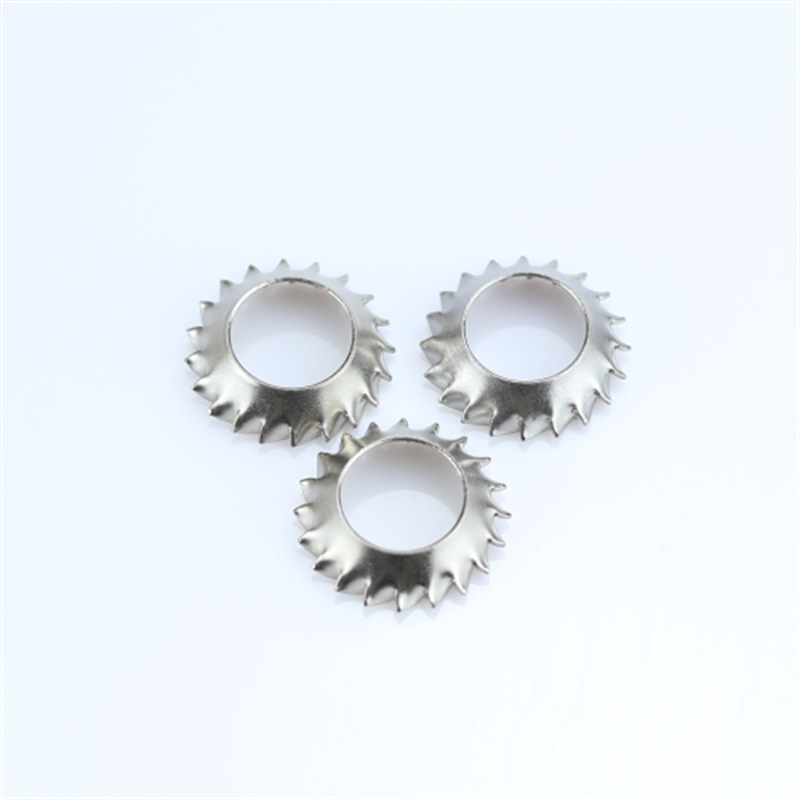

Тісті құлпы бар шайбалар

Xiaoguo® зауыты шығарған тісті бекітпесі бар шайбалар стандартты бұрандаларға сәйкес келу үшін арнайы жасалған. Олар бұрандалармен бірге пайдалану үшін өте қолайлы.

Сұрау жіберу

Өнім Сипаттамасы

Бұрышпен бекітілген тісті құлыпты шайбалардың осы түрінің құрылымын оның негізгі ерекшеліктері арқылы түсінуге болады. Әрбір бөлік біркелкі орнатуға, серпімді алдын ала қатайтуға және күшті қопсытуға қол жеткізу үшін бірге жұмыс істейді.

Қоспа профилі

Тісті бекітпесі бар шайбалардың ішкі тесігі стандартты бұрандалардың конустық бұрышына сәйкес келетін 45° стандартты шұңқырлы фаскамен өңделеді. Ол шұңқырлы крест және алтыбұрышты бұрандаларға жарамды.

Орнату кезінде шайба дайындаманың қарсы тесігіне толығымен енгізіліп, бұранда басының дайындаманың бетімен бірдей немесе одан сәл төмен болуы мүмкін.

Функция: Құрастыру бетінің тегіс және тегіс болуын қамтамасыз ету, ешқандай шығыңқы жерлері жоқ және қол тигізгенде ыңғайсыздық тудырмауы және басқа компоненттерге кедергі жасамауы.

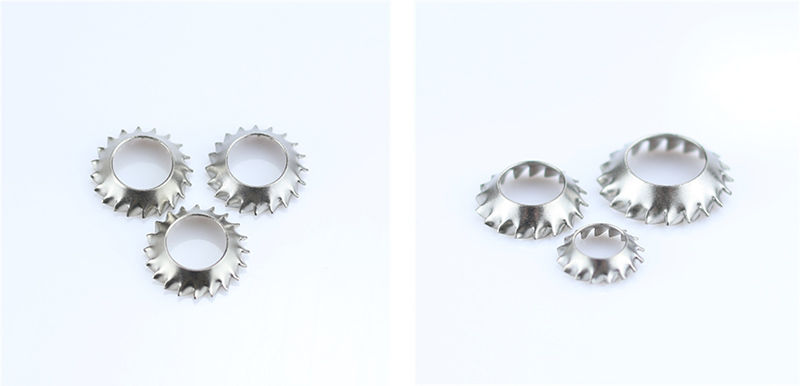

Toothed Lock washers With Countersunk

Конустық/табақ тәрізді дене

Тісті бекітпелі шайбалар бос күйінде конустық қолшатыр тәрізді құрылымға ие (арнайы конструкцияға байланысты ортасы жоғары және жиектері төменірек немесе ортасы төменірек және жиектері жоғарырақ) және оның серпімді деформациялану қасиеті бар.

Бұранданы қатайтқанда конустық құрылым тегістеліп, үздіксіз осьтік кері серпілу күшін тудырады.

Функция: серпімді алдын ала жүктемені қамтамасыз етеді, термиялық кеңеюден, тозудан немесе материалдың деформациясынан туындаған бос орындарды өтейді және болттың босауына жол бермейді.

Сыртқы тістер

Тісті ілмекті шайбалардың сыртқы шеңберінде үшкір радиалды тістер қатарының біркелкі орналасуы бар. Тіс пішіні өткір және тұрақты, тіс ұштары сыртқа бағытталған.

Тығыздау кезінде тістер дайындаманың бетіне (немесе жанасатын металл жазықтығына) тістеп, механикалық құлыптаудың бірнеше нүктелерін құрайды, үйкеліске төзімділікті айтарлықтай арттырады және бұранданың айналуын және оның түпкі себебінен босатылуын болдырмайды.

Функция: Діріл немесе соққыдан туындаған айналмалы қопсытуға қарсы тұру.

Тістер бояуды, оксидті қабатты немесе жабынды тесіп, электрлік жерге қосу жолын жасай алады.

Біріктірілген тұйық контурлы дене құрылымы

Бүкіл бөлікте саңылаулар немесе буындар жоқ және бір штамптау процесі арқылы қалыптасады. Ол біркелкі күйзеліске ұшырайды және сынуы екіталай. Ол ұзақ мерзімді діріл жағдайында да күшті құрылымдық тұрақтылыққа ие.

Тегіс тірек негіз беті

Дайындамамен жанасатын астыңғы беті саңылаусыз тегіс жазықтық болып табылады. Ол металды, алюминийді, боялған бөлшектерді немесе пластмасса бөлшектерді сызып тастамайды және дәл және сыртқы түрімен құрастыруға жарамды.

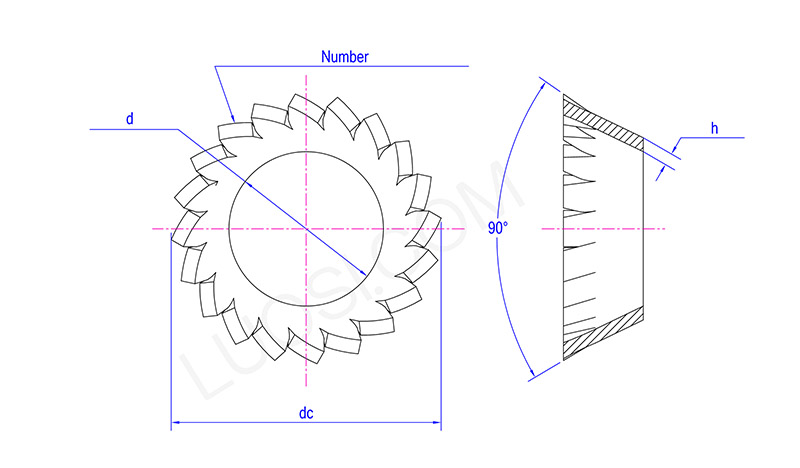

Toothed Lock washers With Countersunk

дүйсенбі	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d мин	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d макс	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
DC	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Тістердің саны мин	10	12	12	14	14	16	18	20	26	28	30
