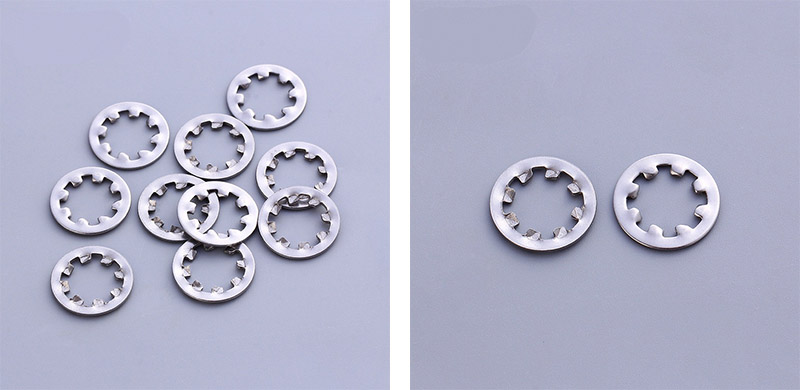

Стандартты ішкі тіс құлпы шайбалары

Кішкентай басы бар бұрандалар үшін Xiaoguo® стандартты ішкі тіс бекіткіш шайбаларын сатып алу тамаша таңдау болып табылады. Ішкі тіс дизайны барлық тістердің бұранда басымен жанасуын қамтамасыз етеді, осылайша тиімді құлыптауға қол жеткізеді.

Сұрау жіберу

Өнім Сипаттамасы

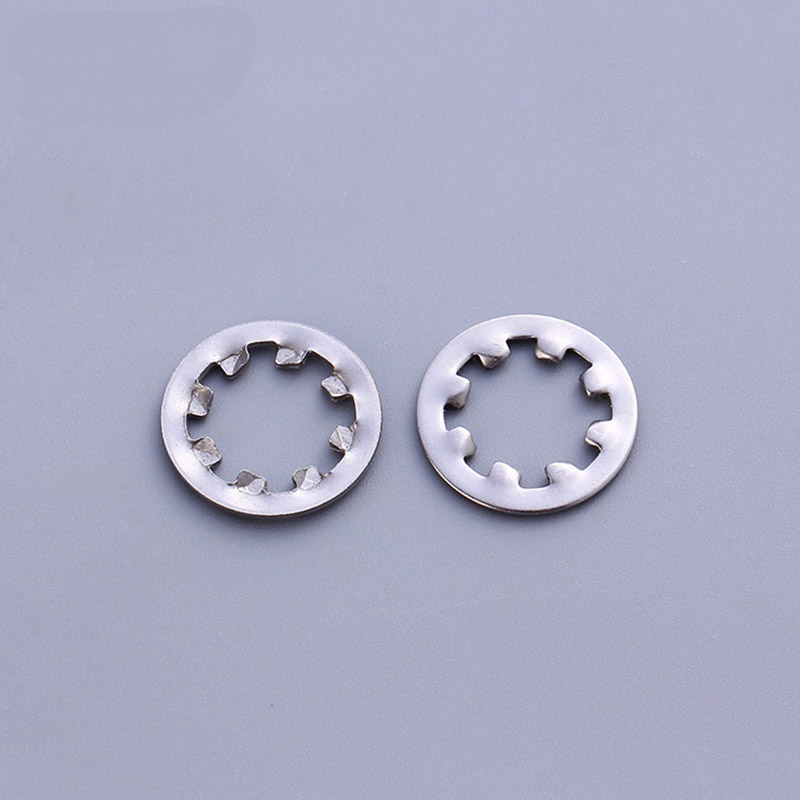

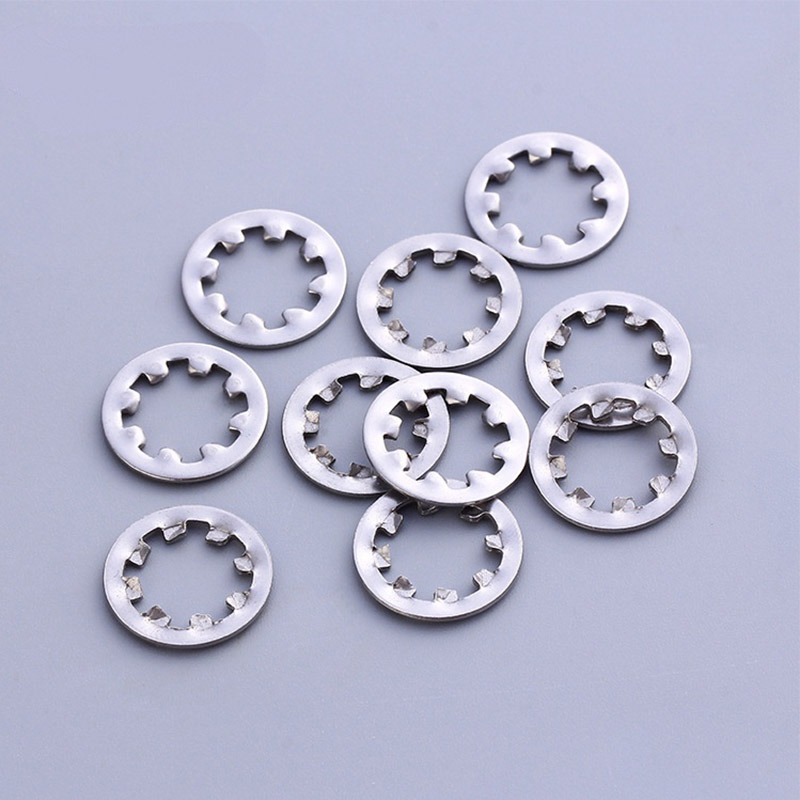

Стандартты ішкі тіс құлпы шайбалары - бетінде ішке орналастырылған тіс тәрізді құрылымдары бар, қопсытуға қарсы шайбалардың бір түрі. Оның пішіні жұқа металл сақина, ортасында өткір тіс сақинасы және тегіс және тегіс сыртқы шеңбері бар. Бұранданы бұрау кезінде бұл тістер бұранданың босамауы үшін үйкеліс күші мен тістеу күшіне сүйене отырып, бұранданың басына және жабдық құрамдас бөлігінің бетіне енеді. Қарапайым тілмен айтқанда, бұранданың басы мен жабдық құрамдас бөлігінің бетінің арасына «құлып» қосылып, діріл жиілігіне байланысты жабдықтың жұмысы кезінде бұранданың босап кетуіне жол бермейді.

Жұмыс принципі

Стандартты ішкі тіс құлпы шайбаларының жұмыс принципі шын мәнінде өте қарапайым. Ол негізінен екі функцияға сүйенеді: қопсытуды болдырмау үшін «тістерді тарту + серпімді қысым».

（1） Тістерді қайрау

Стандартты ішкі тіс құлпы шайбаларының ішкі сақинасында бірнеше өткір тістер бар. Болт немесе гайка тартылған кезде бұл тістер екі жанасатын бетке еніп кетеді:

Бұранда басының / гайканың төменгі беті (металл беті).

Дайындаманың беті (кейде тіпті бояу немесе оксид қабатына еніп кетеді)

Тістер салынғаннан кейін бұранданың басының астына «мини-блоктау құрылғыларының» сақинасы қойылған сияқты. Егер бұранда өздігінен бұрылуға тырысса, бұл тістер оны мықтап ұстап, қозғалуына жол бермейді, осылайша босап қалуды болдырмайды.

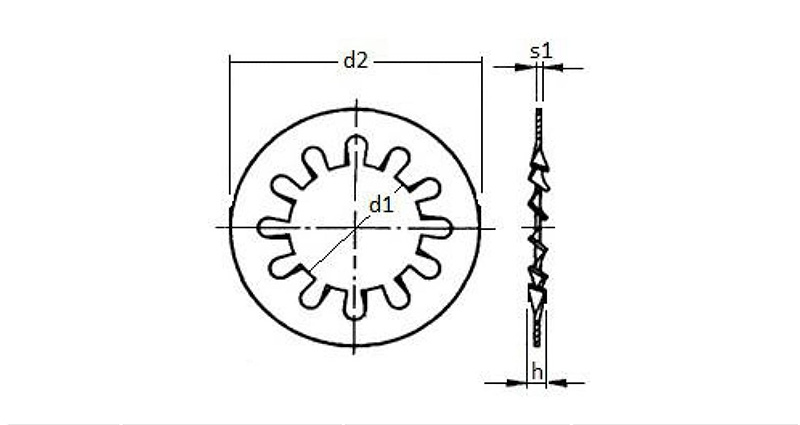

Standard Internal Tooth Lock Washers

М2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
М3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Берілген ақпарат және сызба тек анықтамалық болып табылады

（2） Серпімді қысым

Жуғыштың өзі серпімді. Тартылғаннан кейін стандартты ішкі тіс құлпы шайбалары тегістеледі, бірақ оның материалы әрқашан өзінің бастапқы пішініне оралуға тырысады, сондықтан ол үздіксіз кері итеру мен жоғары көтерілу күшін тудырады.

Бұл серпімді күш жіптерге әсер етіп, жіптер арасындағы үйкелісті арттырады. Үлкен үйкеліс кезінде бұрандалар табиғи түрде азаяды.

（3）Екеуінің бірлескен әсері

Механикалық қысу тікелей бұрылуға қарсы тұрақтылықты қамтамасыз етеді

Серпімді алдын ала жүктеме жіптің үйкелісін арттырады және бір уақытта шамалы тербелістерді немесе материалдың жылжуын өтейді.

Екеуі бірге жұмыс істейді, бұл стандартты ішкі тіс құлпы шайбаларының діріл, соққы немесе термиялық кеңеюі мен жиырылуы бар орталарда болттың босауына тиімді жол бермеуін қамтамасыз етеді.
