Серіппелі құлыпты жуғыштар

Xiaoguo® зауыты шығарған көктемгі құлыпты шайғыштар табиғи серпімділікке ие. Тартылғаннан кейін олар болттар мен гайкаларға үздіксіз кері серпімді күш түсіріп, болттар мен гайкалардың босауына тиімді жол бермейді.

Сұрау жіберу

Өнім Сипаттамасы

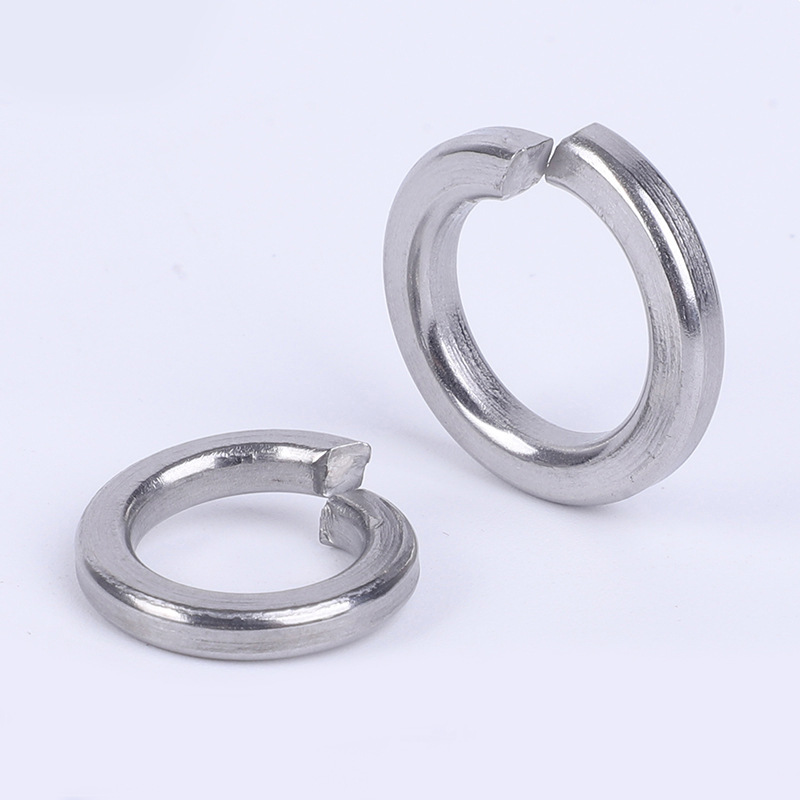

Серіппелі құлыпты шайбалар, әдетте серіппелі шайба, серпімді шайба немесе құлыптау шайбалары ретінде белгілі, ойығы сәл шығып тұратын металл тығыздағыш болып табылады. Материал негізінен көміртекті болат пен тот баспайтын болаттан жасалған. Ол болт бастарымен және гайкалармен жұптастыру үшін арнайы жасалған. Өзінің икемділігі бойынша ол жабдықтың дірілінен болттың босап кетуіне жол бермейді.

Қарапайым тілмен айтқанда, серіппелі құлыпты шайбалар бұранда мен дайындаманың арасына салынған «икемділігі бар төзімді күш» болып табылады. Ол салыстырмалы түрде арзан, өлшемі шағын, аз орын алады, қарапайым құрылымы бар және орнату оңай. Бұл өнеркәсіптік өндірісте, автомобильдерде, машиналарда, электр құрылғыларында және DIY құрастыруында қолданылатын ең көп таралған қопсытуға қарсы бөлшектердің бірі.

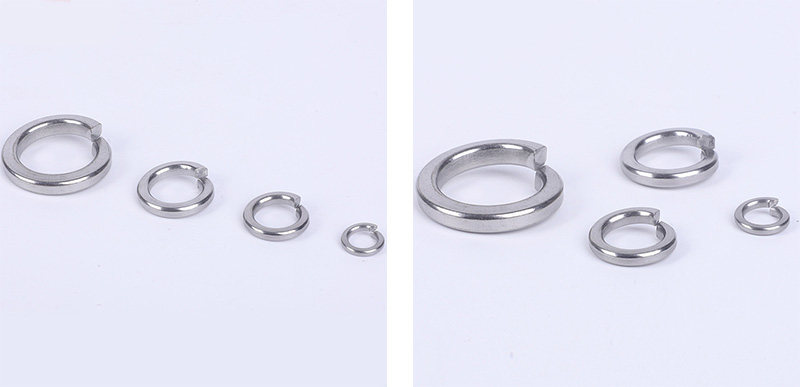

Spring Lock Washers

Жұмысты қалай жүргізу керек?

Серіппелі құлыпты шайбалардың пішінін көргенде, бәрі анық болады - бұл жалпақ дөңгелек сақина емес, бір рет кесілген металл сақина, кесілген саңылау жоғары және төмен ығысқан. Оның көлденең қимасы көлбеу және дәл осы пішіннің арқасында ол икемділікке ие.

Іс жүзінде жұмыс процесі өте қарапайым:

（1）Орнату: Серіппелі құлыпты шайбаларды болтқа салыңыз да, оны болт басының немесе гайканың астына қойыңыз.

（2） Тарту: гайка төмен қарай бұрылғанда, серіппелі шайба төмен итеріледі. Кесілген жиекте жоғары және төмен ығысу күйінде болған серіппелі шайба тегістеліп, кері итеретін күш жасайды.

（3）Босатуға қарсы: серіппелі шайба тегістелгеннен кейін ол «кері серіппелі» әрекетін жалғастырады. Осы арқылы туындайтын қарама-қарсы бағыттағы икемділік бүкіл қосылымдағы үйкелісті арттырады, осылайша дірілден туындаған қопсытуға қарсы тұрады. Бұл ретте серіппелі шайбаның тегістелген ұштары болттың басы мен дайындаманың бетіне еніп, физикалық «құлыптау» әсерін қалыптастыратын өткір жиектерді тудырады, бұл болттың кері айналуын одан әрі болдырмайды.

Серіппелі құлыпты шайбалардың қопсытуға қарсы функциясы екі нәрсе арқылы қол жеткізіледі: бірі икемділіктен туындаған үйкеліс, екіншісі өткір жиектер бетіне енген кезде пайда болатын тістеу күші.

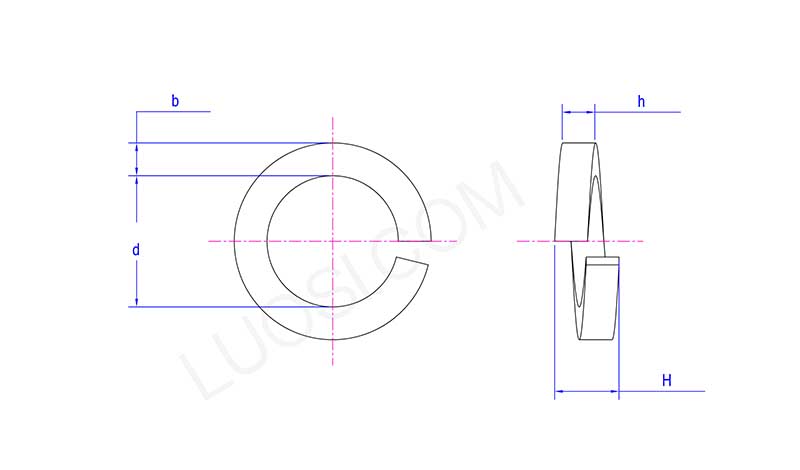

Spring Lock Washers

дүйсенбі	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d мин	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d макс	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
б мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
сағ мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
сағ макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H мин	9	10	11	12	13.6	15	17	18	20	21	22
H макс	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
