Тот баспайтын болаттан жасалған иілген серіппелі шайба

Xiaoguo® инвентарындағы тот баспайтын болаттан жасалған қисық серіппелі жуғыштың қолдану аясы кең және жоғары экономикалық тиімділікті ұсынады. Олар көптеген тұтынушыларға шығындарды үнемдеуге көмектеседі және тиімді пайдалану нұсқауларын береді.

Сұрау жіберу

Өнім Сипаттамасы

Дәл машиналар мен аспаптарда тот баспайтын болаттан жасалған қисық серіппелі жуғышты қолдану

Тот баспайтын болаттан жасалған қисық серіппелі шайба өзінің бірегей материал қасиеттері мен құрылымдық артықшылықтарының арқасында дәл аспаптар дизайнерлері мен инженерлері үшін кеңінен қабылданған таңдау болды.

【1】Типтік қолданба жағдайы

（1）Медициналық магниттік-резонансты бейнелеу (МРТ)

Ол магнит өрісінің кедергілеріне өте сезімтал. Жабдықтың ішіндегі дәл құрамдас бөліктерде бейнелеу көрсеткіштеріне электромагниттік өрістердің кедергісін тиімді болдырмау үшін өнімділігі жоғары тот баспайтын болаттан жасалған қисық серіппелі шайба қолданылады.

（2）Лазерлік радар және оптикалық жабдық

Жоғары сапалы микроскоптарда, лазерлік радардың дәл фокустау және айналу механизмдерінде олар механикалық бос орындарды жою және тегіс және дәл бұрыштың айналуын қамтамасыз ету үшін қолданылады.

（3）Медициналық хирургиялық аспаптар

Құралдардың микро беріліс құрылымында тот баспайтын болаттан жасалған қисық серіппелі шайба дәл осьтік серпімділікті қамтамасыз ету үшін телескопиялық құрылғымен жұмыс істеуі керек.

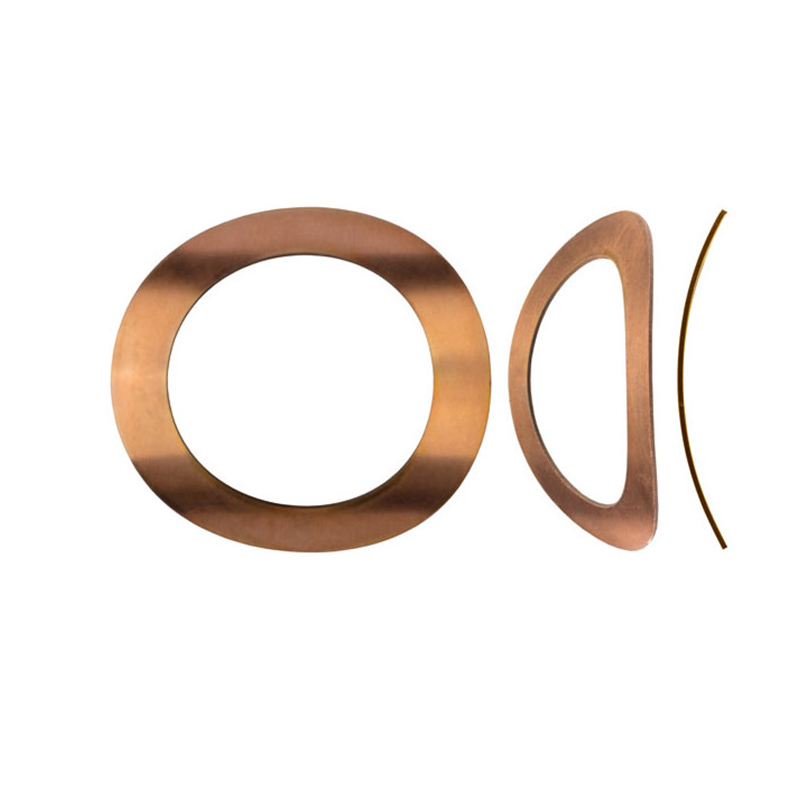

Stainless Steel Curved Spring Washer

【2】Көпөлшемді артықшылықтар

Тұтастай алғанда, тот баспайтын болаттан жасалған иілген серіппелі шайба келесі көптеген артықшылықтарға ие:

（1）Жоғары кеңістікті пайдалану: құрылымы ықшам, әдетте дәстүрлі серіппелердің 1/3-1/2 бөлігі ғана. Кейбір миниатюралық құрылғыларда осьтік кеңістіктің 50% дейін үнемдеуге болады.

（2）Ұзақ шаршау мерзімі: жобалау процесі кезінде кернеудің таралуы біркелкі болады. Тиісті қысу кезінде оның шаршау мерзімі ондаған мыңнан миллиондаған циклдерге жетуі мүмкін.

（3） Серпімді шығыс тегіс: ол тиімді деформация диапазонында болжамды және сызықтық алдын ала жүктеме күшін қамтамасыз ете алады.

（4）Механикалық жауап тұрақтылығы: көп қабатты құрылым жұмыс процесі кезінде діріл мен әсер ету реакцияларын тиімді төмендететін және механикалық жүйе жұмысының тұрақтылығын жақсартатын біркелкі вариация сипаттамасын көрсетеді.

(5) Бөлшектер қозғалған кезде діріл энергиясын сіңіру арқылы шуды азайтады.

(6) Қажеттілігіне байланысты әртүрлі материалдарды, толқын сандарын және қабаттарды таңдай аласыз, сондықтан ол барлық жағдайлар үшін жұмыс істейді.

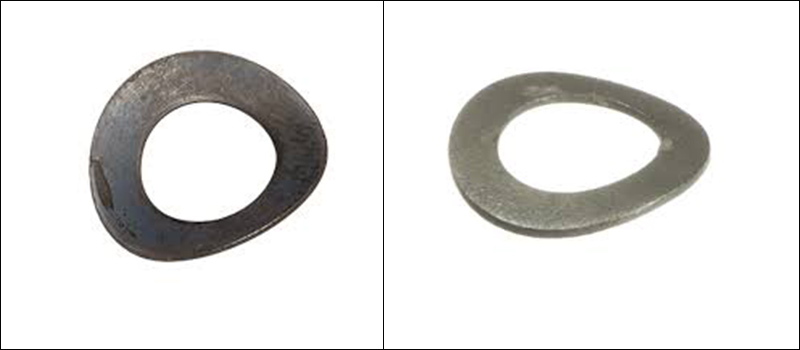

Stainless Steel Curved Spring Washer

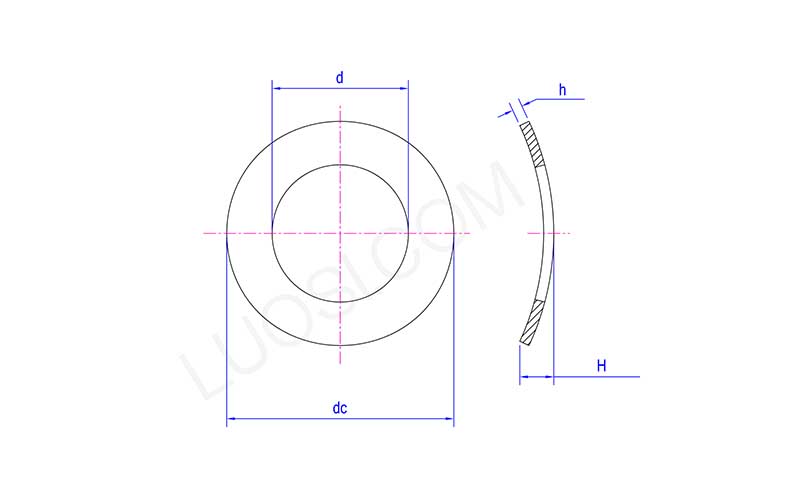

дүйсенбі	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d макс	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
тұрақты ток мин	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
тұрақты ток макс	4.5	5.5	6	8	10	11	15	18
H мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H макс	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【3】Таңдау үшін негізгі параметрлер

(1) Саңылау өлшемі немесе болт диаметрі – бұл сізге қандай өлшемді шайба қажет екенін көрсетеді.

(2) Материал – қайда бара жатқанына қарай оны таңдаңыз. Мысалы, A4 тот баспайтын болатты тұзды немесе коррозиялық ортада пайдаланыңыз.

(3) Жүктеу – жабдыққа қанша алдын ала жүктеу қажет екенін анықтаңыз, содан кейін баспайтын болаттан жасалған қисық серіппелі шайбаның дұрыс түрін таңдаңыз.

(4) Ауытқу – шайбаның иілу үшін қанша бос орын бар екенін оның қаншалықты қысу керектігін шешеді.

(5) Сыртқы және ішкі диаметрі – бұл орнату тесігіне дәл сәйкес келуі керек.
