DIN 137A Техникалық сипаттамалар Қисық серіппелі шайбалар

Қытайдағы Xiaoguo® зауыты арнайы DIN 137A спецификациялары бойынша қисық серіппелі шайбаларды шығарады. Арнайы талаптарды қанағаттандыру үшін материалды, бетті өңдеу әдісін және басқа мәліметтерді таңдауға болады. Бізге нақты сипаттамаларыңызды хабарлаңыз - біз сіз үшін тапсырысыңызды орындауға қуаныштымыз.

Сұрау жіберу

Өнім Сипаттамасы

DIN 137A спецификациялары бойынша қисық серіппелі шайбалардың жұмыс принципі металдың серпімді деформациясына негізделген.

（1）Еркін күй (орнатылмаған)

DIN 137A спецификациялары қисық серіппелі шайбалар табиғи күйінде тегіс емес, бірақ доға тәрізді дөңес (бір толқын) немесе бірнеше толқындар (бірнеше толқын) бар. Бұл уақытта оның табиғи биіктігі H бар, ол тығыздағыштың қалыңдығынан t үлкен.

（2）Сығу процесі (болттарды қатайту)

Болттар немесе гайкалар тартылған кезде шайбалар болт басы/гайка мен дайындаманың арасына қыстырылады. Тарту күші артқан сайын доға тәрізді немесе толқынды пішін бірте-бірте тегістеледі.

Құрастыру және қатайту процесінде болттың төменгі бөлігі доға тәрізді құрылымды тегіс басып, шайбаның серпімді кері шығу кернеуін тудырады.

（3）Алдын ала жүктемені сақтау (жұмыс күйі)

DIN 137A спецификациялары бойынша қисық серіппелі шайбалар тегістелгеннен кейін ол әрқашан бастапқы доға пішініне оралғысы келеді. Бұл қалпына келтіретін күш болттың басына және дайындаманың бетіне басатын үздіксіз осьтік күшке айналады.

Бекіту аяқталғаннан кейін шайба болттың басы мен жалғанған құрамдастың бетіне үнемі басып тұрып, үздіксіз кері серпімді кернеуді сақтайды.

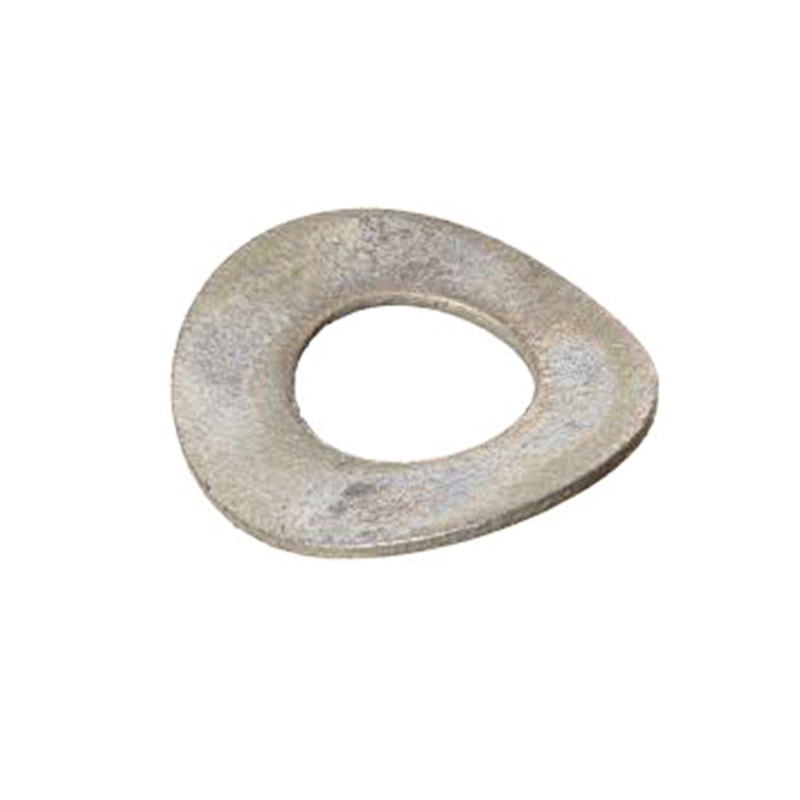

DIN 137A Specifications Curved Spring Washers

дүйсенбі	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d макс	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
тұрақты ток мин	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
тұрақты ток макс	4.5	5.5	6	8	10	11	15	18
H мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H макс	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Пайдаланушы DIN 137A Техникалық сипаттамалары Иілген серіппелі шайбалар

Xiaoguo® сізге қажет болса, DIN 137A Техникалық сипаттамалары қисық серіппелі шайбаларды теңшеуге мүмкіндік береді. Өлшемді, толқындар санын, материалды, бетті өңдеуді немесе тіпті қаптаманы өзгертуге болады. Осылайша, әр шайба сіздің дизайныңызға дәл сәйкес келеді.

（1）Ішкі диаметр идентификаторы / Сыртқы диаметр OD

M2-ден M100-ге дейін немесе одан үлкенірек ішкі және сыртқы диаметрлерді сызбаларға сәйкес теңшеуге болады.

Кіші өлшемді дәлме-дәл аспаптар (M2–M5), үлкен өлшемді ауыр машиналар (M36–M100)

（2） Қалыңдығы t

Жалпы диапазон: 0,3 мм – 3,0 мм. Арнайы талаптар үшін ол жұқа немесе қалыңырақ болуы мүмкін.

Жүктемені басқару және осьтік кеңістік ықшам болғанда.

（3）Материалдар

Серіппелі болат, тот баспайтын болат A2/A4, 17-7 PH, фосфорлы қола, бериллий мысы, Inconel және т.б.

Тұрақты жоғары серпімділік, тот баспайтын, жоғары температура/жарылуға төзімді/ магнитті емес

（4） Беттік өңдеу

Гальванизация, дакрометпен қаптау, қаралау, фосфаттау, никельмен қаптау, пассивация, үш валентті хромды пассивациялау және т.б.

Тотқа қарсы, майлау, оқшаулау, үйкеліс коэффициентін жақсарту

（5） Қаптама

Пластикалық пакеттер + қағаз қораптар, теңшелген жапсырмалар, аралас орау жинақтары, бөлшек сауда шағын қораптары, сыртқы қораптың штрих-кодтары және т.б.

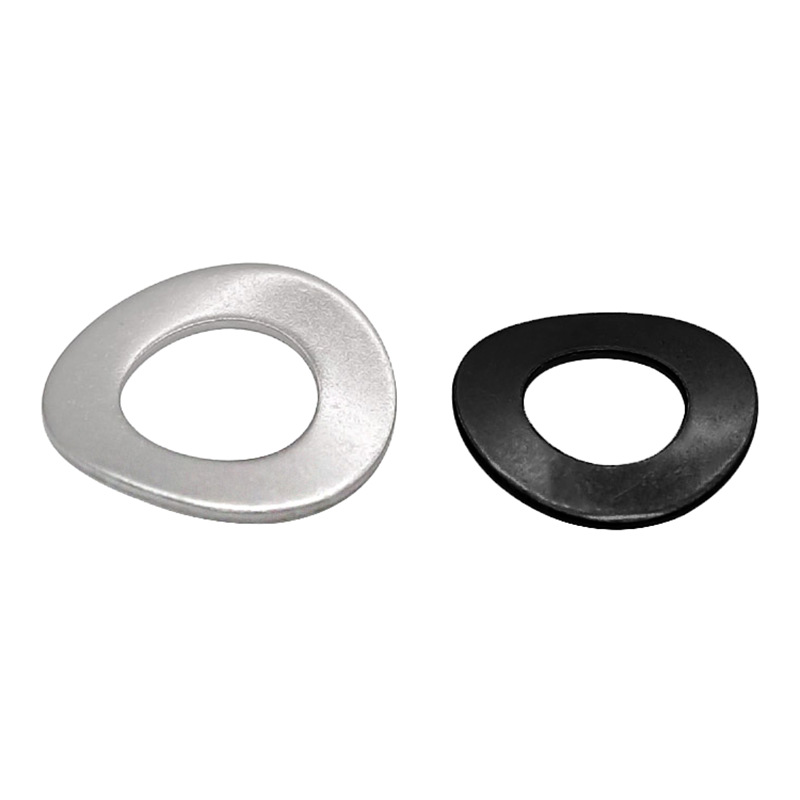

DIN 137A Specifications Curved Spring Washers
