Бұрандалы жағаны орнату

Орнатылған бұрандалы жаға әдетте дәстүрлі қыстырғыш сақиналардың жеткілікті ұстап тұру күші болмаған жағдайда жоғары жүктемелі өнеркәсіптік қолданбаларда қолданылады. XIAOGUO®-ның көп жылдық тәжірибесі бар кәсіби командасы бар және жеткізу тізбегіндегі дағдарыс кезінде 72 сағат ішінде шұғыл тапсырыстарды орындай алады.

Үлгі:GB/T 885-1986

Сұрау жіберу

Өнім Сипаттамасы

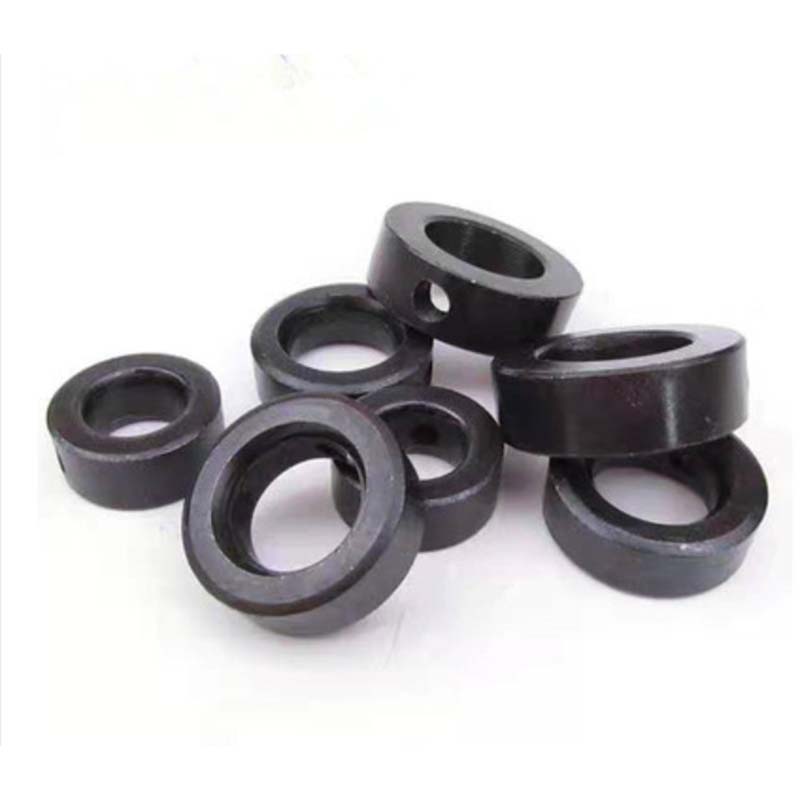

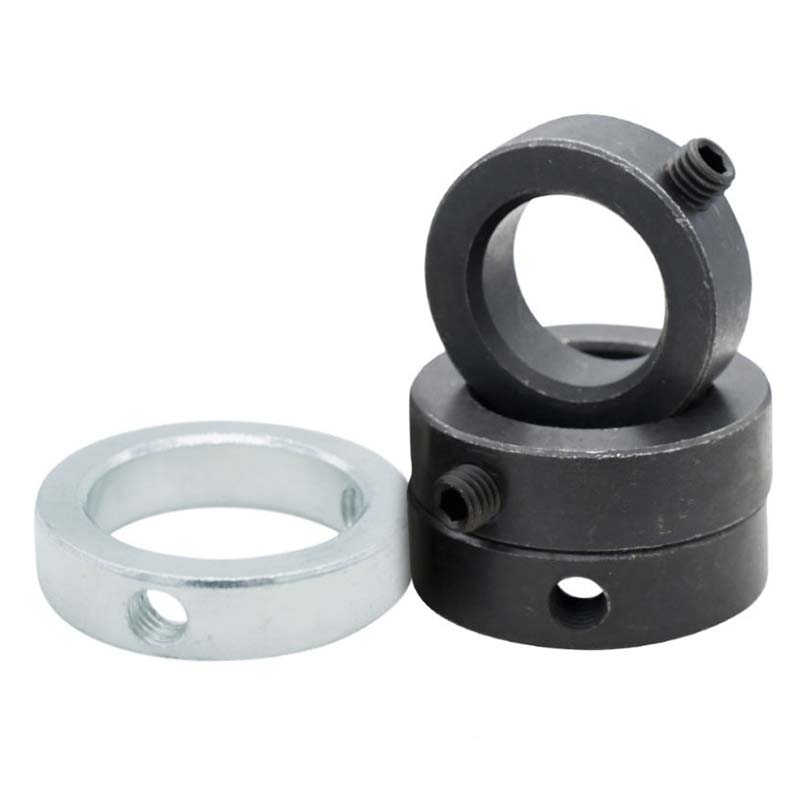

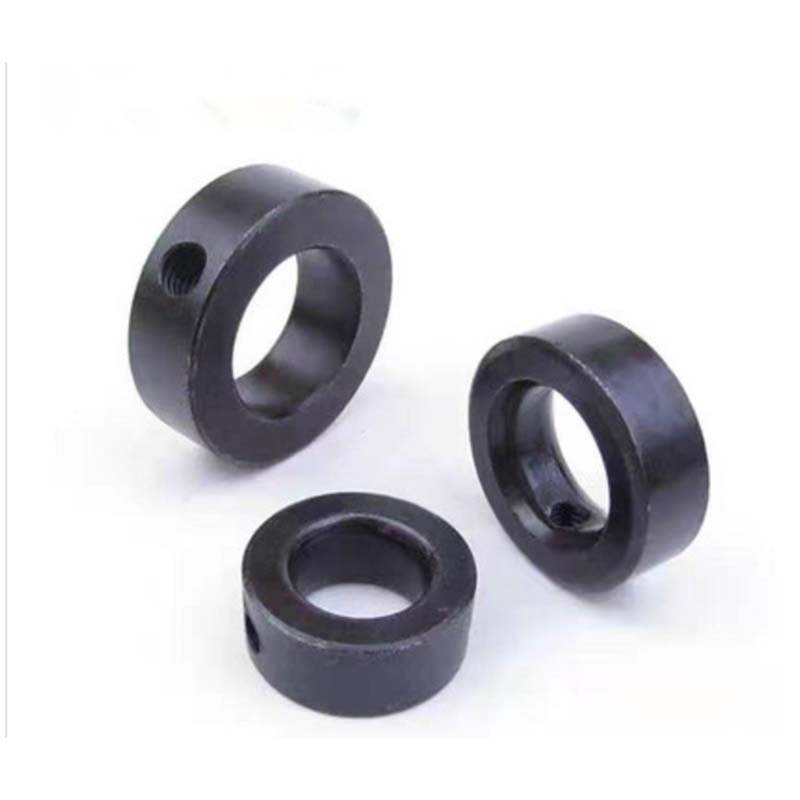

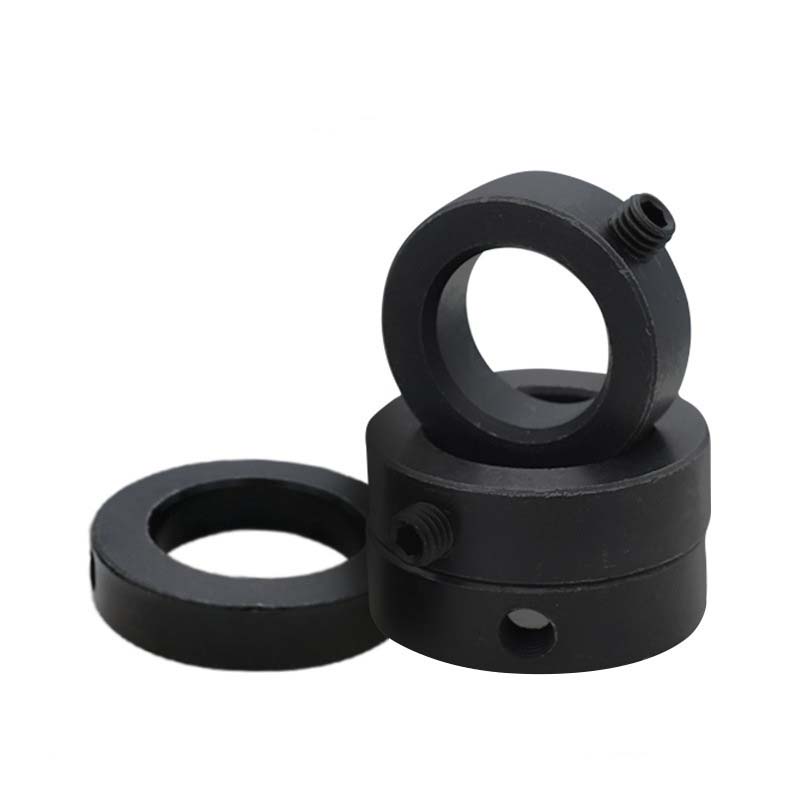

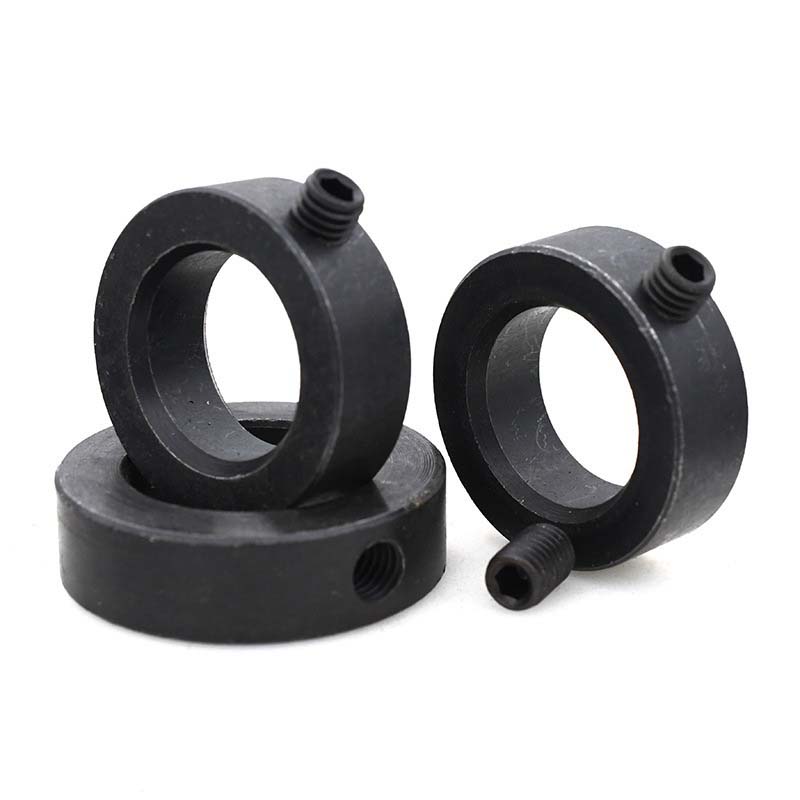

Бекіткіш бұрандалы мойын бұрандасы бар дөңгелек, сақина тәрізді бекіткіш. Оны бір адам орнату оңай, арнайы құралдарды қажет етпейді. Алу үшін, бекіткіш гайканы босатыңыз. Ол үлкен электр қозғалтқыштарында, ұсақтағыштарда, тау-кен машиналарында, CNC станоктарында, баспа машиналарында және басқа жабдықтарда кеңінен қолданылады.

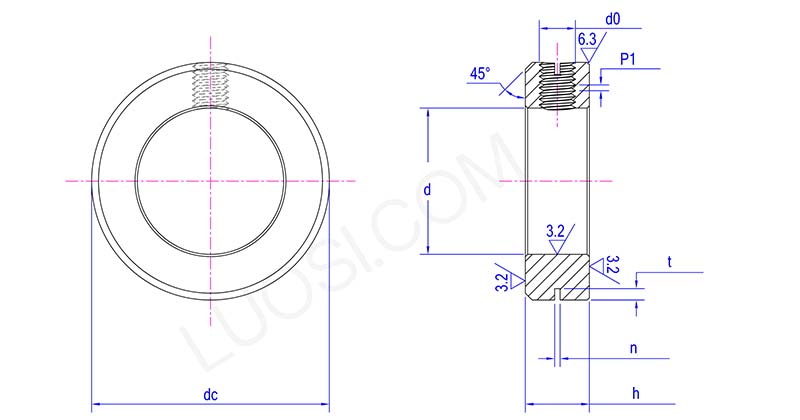

Set Screw Collar

дүйсенбі	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d макс	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d мин	8	9	10	12	13	14	15	16	17	18	19
сағ макс	10	10	10	10	10	12	12	12	12	12	12
сағ мин	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n макс	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n мин	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t макс	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
т мин	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
DC	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® бұл бұрандалы құлыптау сақинасын қажетіне қарай әртүрлі материалдардан жасаңыз. Химиялық заттарға төтеп беру үшін біз 304 немесе 316 сияқты тот баспайтын болатты пайдаланамыз. Егер ол жоғары күйзеліс жағдайында болса, 4140 легирленген болатты пайдаланамыз. Салмағы маңызды болатын аэроғарыштық заттар үшін жеңіл титан бар. Сондай-ақ, аралас металды орнату кезінде коррозияны азайту үшін полимерлі жабындары бар нұсқалар бар. Барлық материалдар ASME B18.27 және DIN 471/472 сияқты салалық стандарттарға қаншалықты жүктемені көтере алатындығына көз жеткізу үшін қатты қаттылық сынағы (HRC 35-50) және ультрадыбыстық тексерулерден өтеді.

Тұрақты тексеру және техникалық қызмет көрсету

Бекіткіш бұрандалардың жақсы жұмыс істеуін қамтамасыз ету үшін бұранданың тығыздығын қазір, содан кейін бұрауыш кілтін пайдаланып, 10-15 Нм бағыттаңыз. Жіптерді тазалау және кез келген кірден құтылу үшін еріткіш қолданыңыз және оларға жыл сайын жаңа литий негізіндегі май жағыңыз. Бұрандаларды қатты қатайтпаңыз, өйткені бұл құлыптың жағасын бұзуы мүмкін. Егер ол теңіз суына немесе қышқылдарға ұшыраса, оның жақсы екеніне көз жеткізу үшін жылына екі рет жабынды тексеріңіз. Егер тиіп тұрған бөліктерде 0,1 мм-ден терең тозуды көрсеңіз, оны ауыстыру керек.

Біліктердің қандай төзімділіктері үйлесімді?

Орнатылған бұрандалы бекіткіштер h9 немесе h11 сияқты жалпы төзімділік деңгейлерін пайдалана отырып, 10 мм-ден 200 мм-ге дейінгі білік өлшемдерімен жұмыс істейді. Бекіткіш жағадағы реттелетін бұрандалар біліктердің кішігірім соққыларын немесе біркелкі еместігін (±0,05 мм-ге дейін) өңдей алады, сондықтан ол әлі де оның жұмыс істеу әдісін бұзбай тығыз орналасады.
