Бұрандалы құлыптау сақинасы Бекіткіш жағасы бар

Бекіткіш жағасы бар бұрандалы құлыптау сақинасы осьтік ұстауды реттелетін құлыптау күшімен біріктіру арқылы мойынтіректерді, тісті доңғалақтарды немесе біліктерді орнында бекітуге арналған механикалық құрамдас болып табылады. Қатаң күйзелісті сынау хаттамалары әрбір XIAOGUO® бекіткішінің жүк көтеру сипаттамаларынан асып кетуіне кепілдік береді.

Үлгі:GB/T 885-1986

Сұрау жіберу

Өнім Сипаттамасы

Бекіткіш жағасы бар бұрандалы бекітпе сақинасы негізінен мойынтіректерді, тісті доңғалақтарды немесе айналдыру бөліктерін біліктерде немесе корпустардың ішінде болуы керек жерде тұрып қалады. Ол екі бөлікпен бірге жұмыс істейтін тіреу сақинасымен бірге бұрандалы бекітпе жағасын пайдаланады. Тіпті заттар дірілдеген кезде немесе итеру/тарту күштері болса да, ол бөлшектердің білік бойымен сырғанауын тоқтатады. Орнына қысылып қалатын кәдімгі ілмек сақиналардан айырмашылығы, бұл жағадағы бұрандалардың көмегімен оның қаншалықты тығыз орналасқанын реттеуге мүмкіндік береді. Бұл зауыттық жабдықты, автомобиль бөлшектерін немесе ұшақ бөлшектерін ойлап, қатал жағдайларда істен шығу ықтималдығын азайтады. Екі бөліктен тұратын орнатуды қою оңай (сәнді құралдар қажет емес) және уақыт өте келе заттар босамайтын жұмыстарды орындау үшін жеткілікті қатты ұстайды. Оны орнатқыңыз және оны ұмытқыңыз келетін қолданбалар үшін жақсы.

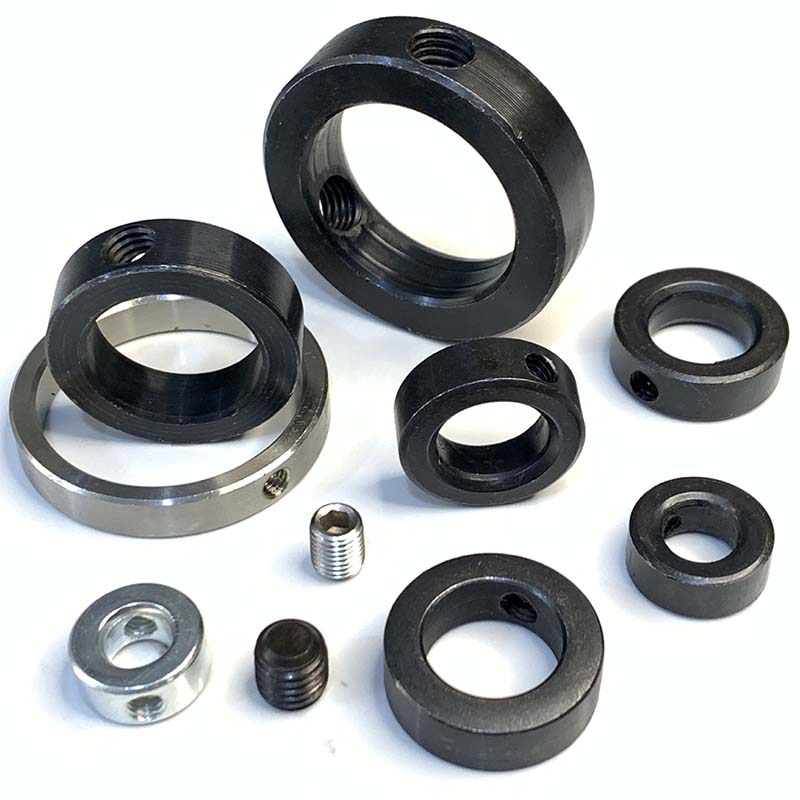

screw locking retaining ring with lock collar

Артықшылық

Бекіткіш жағасы бар бұрандалы құлыптау сақинасы жақсы жұмыс істейді, себебі ол шайқауды өңдейді және бірнеше рет қайта пайдалануға болады. Бұрандалы жаға оның білік бойындағы орнын дәл реттеуге мүмкіндік береді, сондықтан кейде шығып кететін кәдімгі ұстағыш сақиналардан айырмашылығы, оның өздігінен жұмыс істеу ықтималдығы аз. Кірістірілген бұрандалар білікке біркелкі басады, осылайша сіз бетті ойып немесе сызып алмайсыз. Ол метрикалық және дюймдік бөліктерге сәйкес келеді, бұл дүние жүзіндегі зауыттар аралас өлшем жүйелерін қолданатындықтан ыңғайлы. Оны алты қырлы кілт сияқты негізгі құралдардың көмегімен тез жағуға немесе ажыратуға болады, бұл жөндеу немесе техникалық қызмет көрсету кезінде аз уақытты жоғалтуды білдіреді. Күнделікті ұрып-соғып кететін машиналар үшін бұл нәрсе сәтсіз стандартты сақиналарды ауыстырумен салыстырғанда уақыт өте арзанырақ болады.

Бекіткіш жағасы бар бұрандалы құлыптау сақинасы сенімді, дірілге төзімді құлыпты қамтамасыз ететін біліктерге немесе мойынтіректердің корпустарына тікелей бұрап тұратын бұрандалы құлыптау сақинасымен ерекшеленеді. Бекіту үшін иілуді қажет ететін кәдімгі бекіту сақиналарынан айырмашылығы, бұл бекіту сақиналары біліктің айналасында тұрақты қысым жасау үшін құлыптау сақинасындағы реттелетін бұранданы пайдаланады. Тіпті жоғары жылдамдықтар немесе жоғары күштер кезінде де бұл бекіту сақиналары орын ауыстыруды болдырмайды. Құлыптау сақинасы білік бір аймақта қысылмауы үшін қысымды біркелкі таратады. Бекіту сақиналары мен құлыптау сақиналарының комбинациясы беріліс жүйелері немесе зауыттық жабдық сияқты дәл туралауды және ұзақ мерзімді тұрақтылықты қажет ететін қолданбалар үшін қолайлы.

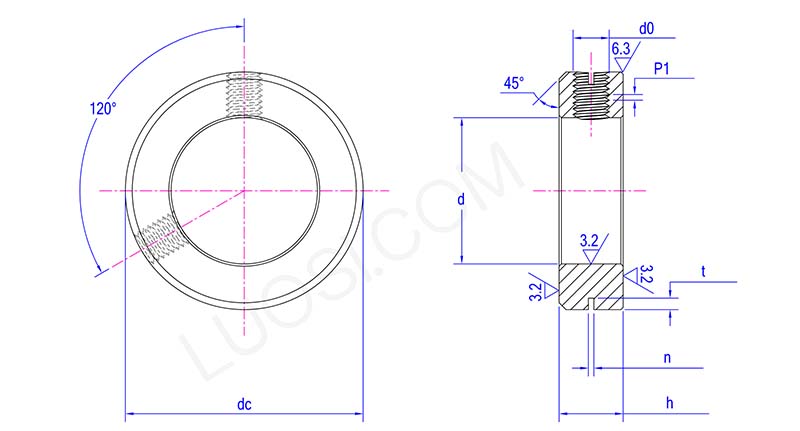

Structure diagram of screw locking retaining ring with lock collar

дүйсенбі	Φ32	Φ35	Φ40	Φ45	Φ50	Φ55	Φ60	Φ65	Φ70	Φ75	Φ80
d макс	32.062	35.062	40.062	45.062	50.062	55.074	60.074	65.074	70.074	75.074	80.074
d мин	32	35	40	45	50	55	60	65	70	75	80
сағ макс	14	16	16	18	18	18	20	20	20	22	22
сағ мин	13.57	15.57	15.57	17.57	17.57	17.57	19.48	19.48	19.48	21.48	21.48
n макс	1.51	1.91	1.91	1.91	1.91	1.91	1.91	1.91	1.91	2.31	2.31
n мин	1.26	1.66	1.66	1.66	1.66	1.66	1.66	1.66	1.66	2.06	2.06
t макс	2.75	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.96	3.96
т мин	2.25	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	3.24	3.24
DC	52	56	62	70	80	85	90	95	100	110	115
d0	M8	M10	M10	M10	M10	M10	M10	M10	M10	M12	M12
P1	1.25	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.75	1.75
