Дөңгелек сымнан жасалған сақиналар біліктері

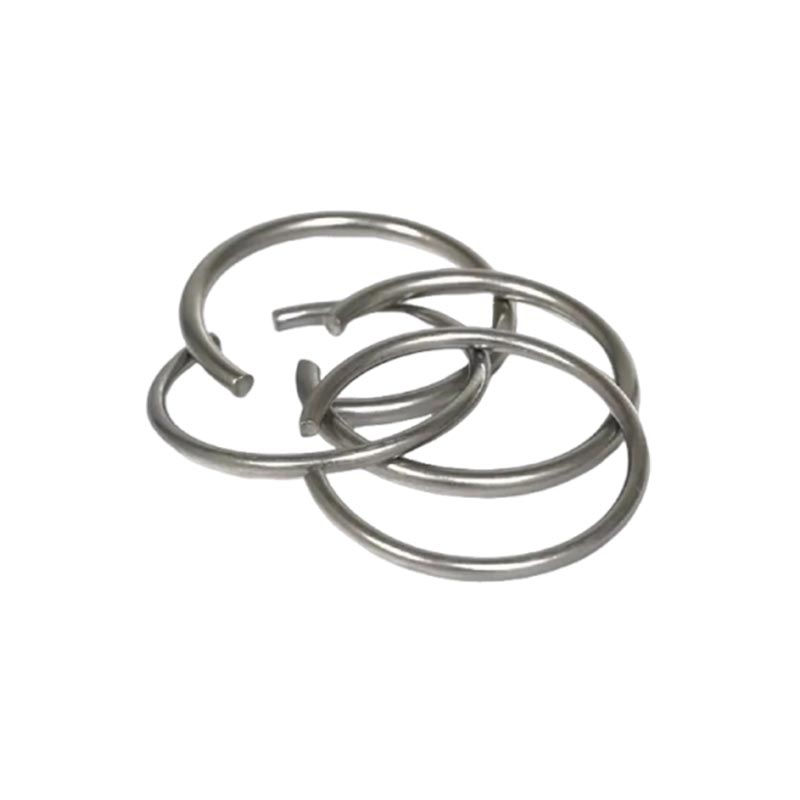

Дөңгелек сымнан жасалған сақиналар біліктері - қарапайым құрылымы, төмен құны және оңай орнатуы бар осьтік позициялау бекіткішінің бір түрі. Олар дөңгелек секциялы серіппелі болат сымдарды орау және кесу арқылы жасалады және олардың пішіні саңылауы бар С-тәрізді сақина болып табылады. Өздерінің икемділігін пайдалана отырып, олар білікке осьтік қозғалуына жол бермей, мойынтіректер мен тісті доңғалақтар сияқты компоненттерді бекіту үшін «иық» қалыптастыру үшін білікке жартылай шеңберлі ойықтарға кіре алады.

Негізгі құрылым және орнату принципі

Серпімді деформацияға сүйене отырып, сыртқы диаметрі білік диаметрінен үлкен дөңгелек сым сақиналарының біліктері орнатылған кезде кеңейіп, біліктің үстіңгі бөлігіндегі жартылай шеңберлі ойыққа қонады және бекітуге қол жеткізу үшін босатылғаннан кейін ойықтың түбіне толығымен оралады.

Ашылу түрі

Ол екі түрге бөлінеді: біреуі құрал-саймандық тесігі бар (оны құлыптау қысқышының көмегімен жинауға және бөлшектеуге болады) және екіншісі саңылаусыз (орнатуды жеңілдету үшін әдетте соңында арнайы қысқыш кесу бұрышы қалдырылады).

Көлденең қима пішіні

Дөңгелек сымды пайдалану штамптау арқылы жасалған Шаршы/Тікбұрышты қима сақиналарына күрт қарама-қайшы келеді.

Өнімнің артықшылықтары

Дөңгелек сымнан жасалған сақина біліктерінің құрылымдық ерекшеліктерін ескере отырып, келесі негізгі артықшылықтар мен сипаттамалар көрсетілген:

Ақша үшін жоғары құндылық

Дөңгелек сымнан жасалған сақина біліктері шикізат ретінде болат сымнан жасалған, ол жиектер мен бұрыштық қалдықтарды дерлік тудырмайды. Бұл қалыптардың жоғары құнын болдырмайды және үнемді және тиімді нұсқа болып табылады.

Оңай орнату

Орнату және бөлшектеу әдетте құрастыру және техникалық қызмет көрсету тиімділігін арттыруға көмектесетін стандартты құлыптау тістері арқылы аяқталуы мүмкін.

 Шағын кеңістік

Оның ықшам дизайны бар және білікке немесе тесік ішінде көп орын алмайды. Бұл кеңістік шектеулі жерлерге жақсы сәйкес келеді.

 Жүк көтергіштік сипаттамалары

Оның көтере алатын күші әдетте дөңгелек немесе тікбұрышты қима түрлерінен алатын күштен аз болады. Сондықтан ол жеңіл және орташа жүктемелер үшін қолайлы.

Материалды таңдау

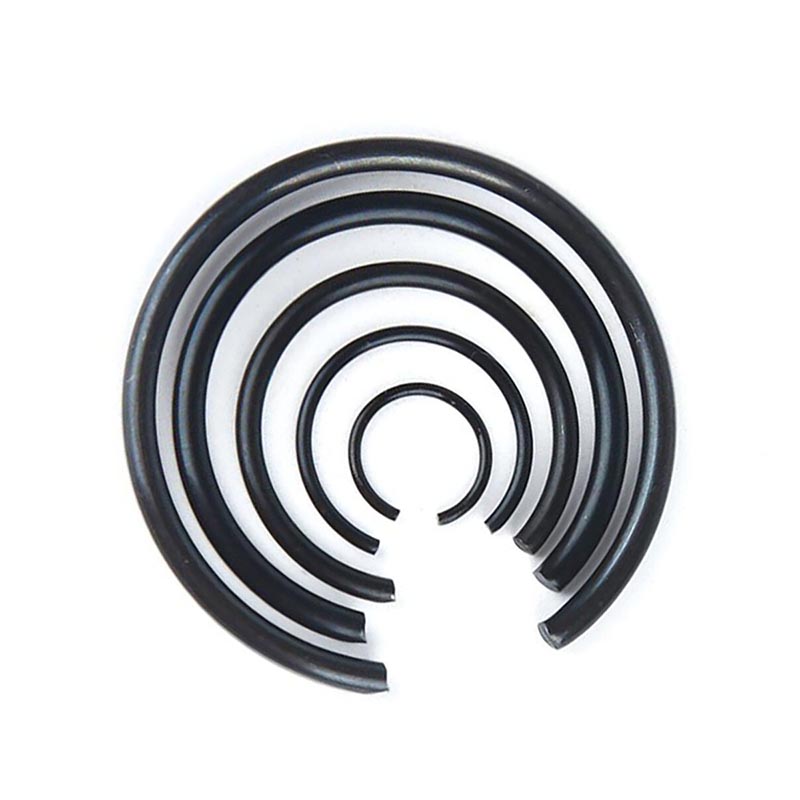

Дөңгелек сымнан жасалған сақина біліктері әдетте серіппелі болаттан немесе тот баспайтын болаттан жасалады. Сондай-ақ, тоттан қорғауды қамтамасыз ету үшін қара оксид немесе фосфаттау сияқты бетті әрлеуді таңдауға болады.

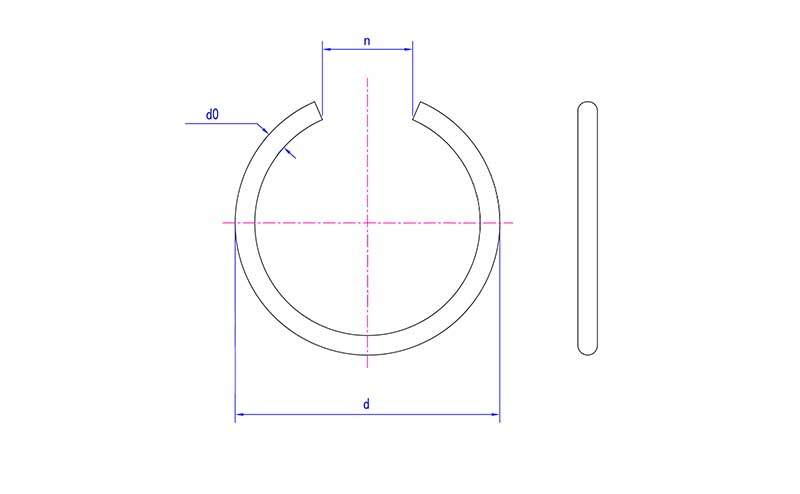

дүйсенбі	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d макс	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d мин	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
