Дөңгелек сым ілмек сақиналары

Xiaoguo® зауыты шығарған Circlip Round Wire Snap сақиналары өлшемдерге төзімділік тұрғысынан дәл басқарылады, сәйкес дөңгелек тесіктер мен ойықтарға тығыз сәйкес келеді, бұл тұрақты жұмысты қамтамасыз етеді.

Сұрау жіберу

Өнім Сипаттамасы

Төменде Circlip Round Wire Snap сақиналарының жұмыс принципіне кіріспе берілген.

1. Құрылымдық негіз

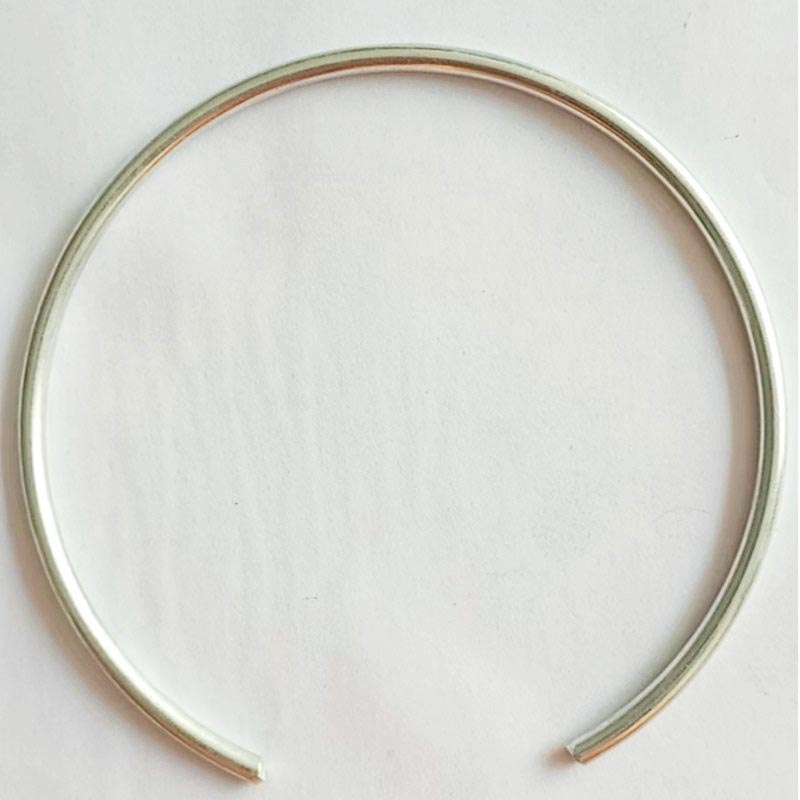

Circlip Round Wire Snap сақиналары дөңгелек секциялы серіппелі болат сымды саңылаулары бар дөңгелек сақинаға орау арқылы жасалады.

Бос күйде оның сыртқы диаметрі мақсатты орнату тесігінің диаметрінен сәл үлкенірек. Көлденең қимасы дөңгелек болғандықтан, бүкіл сақинаның өткір жиектері жоқ, сондықтан орнату немесе пайдалану кезінде тесік қабырғасын немесе түйісетін бөліктерді сызып тастамайды.

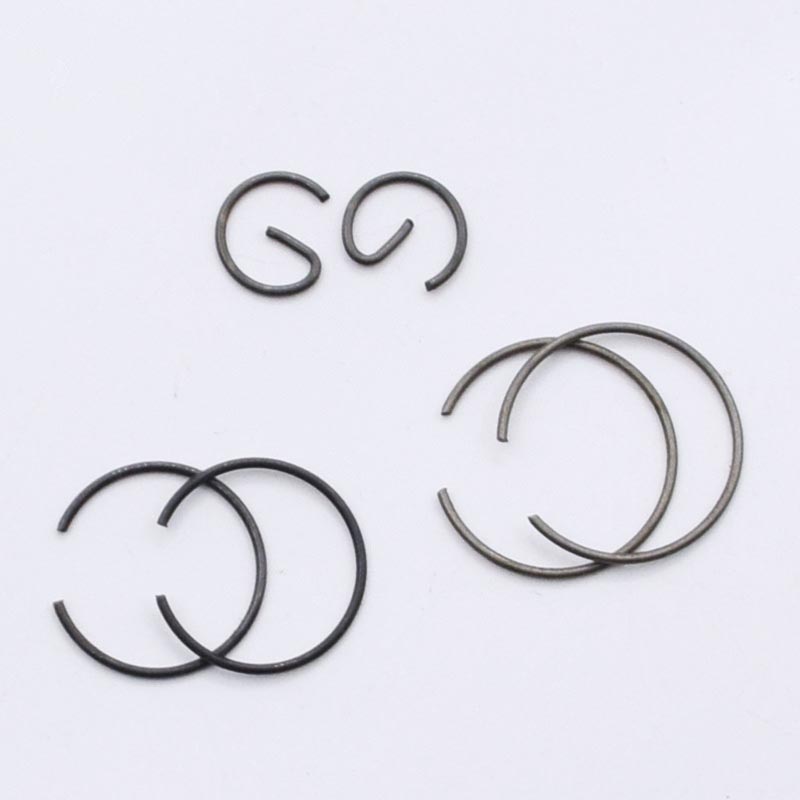

Circlip Round Wire Snap Rings

2. Орнату процесі

Компресс

Саңылаудың екі ұшын ұстау үшін розеткалы жақ тістеуішті пайдаланыңыз және қысқышты қысу үшін күш қолданыңыз. Осы кезде Circlip Round Wire Snap Rings радиалды түрде қысылады, оның сыртқы диаметрі кішірейеді және ол орнату тесігінің диаметрінен кішірек дөңгелек сақинаға айналады.

Тесікке салыңыз

Сығылған күйде ұстағыш сақинаны тұтастай тесікке салып, оны алдын ала өңделген дөңгелек ойық күйіне итеріңіз.

Шығару

Бекіту қысқышын босатыңыз. Сақтау сақинасы сыртқы күш шектеуін жоғалтады және өзінің жинақталған серпімді потенциалдық энергиясына сүйене отырып, сыртқа қарай кеңейеді.

Бос күйдегі сыртқы диаметр саңылау диаметрінен үлкен болғандықтан, бекіткіш сақина ойықтың түбіне мықтап орналасады және оны тесіктен шығару мүмкін емес.

Позициялауды аяқтау

Бекіткіш сақина ойыққа салынғаннан кейін саңылау ішінде тегіс сақиналы баспалдақ беті пайда болады. Орналастырылатын бөлік осы қадамға тығыз бекітілуі керек, осылайша тесік ішіндегі белгілі бір осьтік позициямен шектеліп, сыртқа қарай сырғана алмайды.

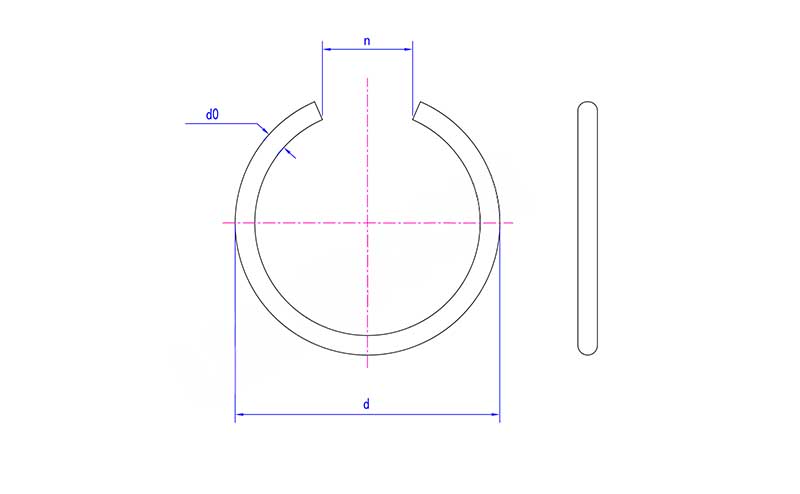

Circlip Round Wire Snap Rings

дүйсенбі	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d макс	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d мин	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

3. Негізгі жұмыс принципін бөлу

Бос күй: Сыртқы диаметр > Саңылау диаметрі, тесікке тікелей кірістіру мүмкін емес

Сығылған күй: Сыртқы диаметрі < Саңылау диаметрі (серпімді деформацияны пайдалану), құлыптау серіппесі күш береді, диаметрі азаяды

Слотқа кірістіру: қысылған күйді сақтаңыз және ойық күйіне жіберіңіз

Шығарылғаннан кейін жұмыс күйі: Сыртқы диаметр қалпына келеді > Саңылау диаметрі (ойық қабырғасымен шектелген), серпімді қалпына келтіру күші радиалды қысымға айналады, бұл айналмалы дөңгелек сым ілгек сақиналарының ойықтың түбіне тығыз жабысуына әкеледі.
