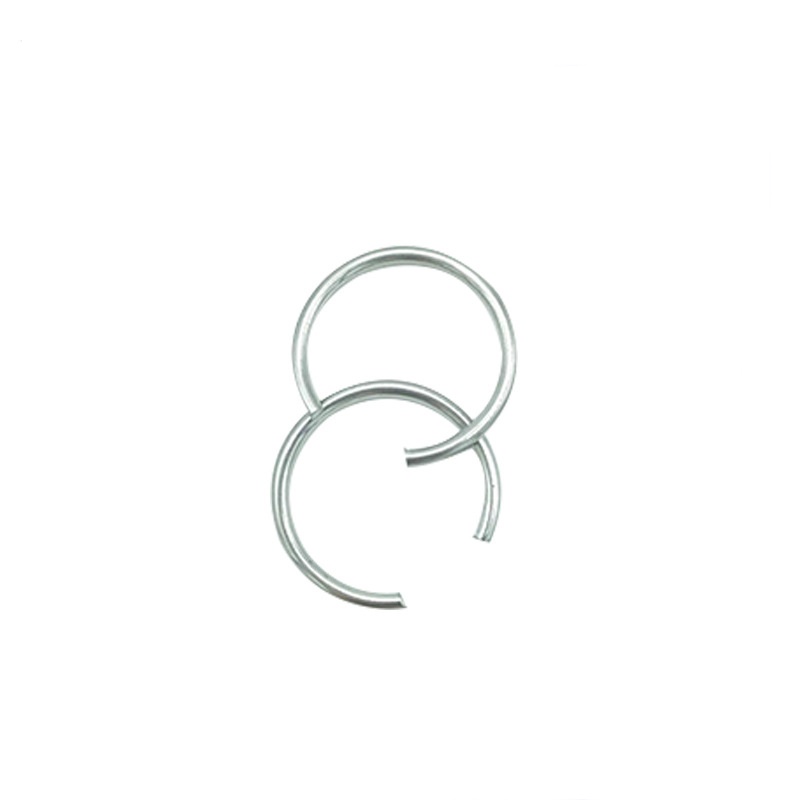

DIN 7993 Ішкі бекіткіш сақиналар

DIN 7993 ішкі бекіткіш сақиналардың жүйелілігі инженерлік техниктердің анықтамасын жеңілдету үшін қамтамасыз етілген. Негізгі мәселе - өнімнің қызмет ету мерзімін ұзарту және ауыстыру құнын төмендету.

1.Көрнекі тексеру (үлкейткіш әйнекпен)

DIN 7993 ішкі бекіткіш сақиналардың бетін тексеру үшін 10x немесе одан жоғары үлкейтетін ұлғайтқыш әйнекті пайдаланыңыз. Стресс шоғырлануы бар аймақтарға ерекше назар аударыңыз. Қысқыштың сыртқы түрі біркелкі және мінсіз болуы керек.

Жарық: рұқсат етілген жарықшақ тереңдігі ≤ 0,02 мм

Сызаттар: Қатты сызаттар біліктіліксіз деп жіктеледі.

Коррозия: қызыл тот пайда болса, бұл коррозияға қарсы әрекеттің сәтсіз болғанын көрсетеді. Құрамдас бөлікті дереу ауыстыру керек.

2.Деформация және тегістікті тексеру

Бұрау: DIN 7993 ішкі бекіткіш сақиналарды тегіс бетке қойып, кез келген жазық қисықтығын тексеріңіз. Ол тегіс болуы керек және көрінетін деформация болмауы керек.

Тұрақты деформация: ілмек бастапқы пішінін жоғалтты.

Спиральды бұрмалау: Орнату кезінде құралдарды дұрыс пайдаланбау нәтижесінде пайда болады, нәтижесінде нысан өз осінің айналасында тұрып қалады және бұрылады.

3. Серпімділік пен созылуды тексеру

Серпімділік әлсіреу/кернеудің жоғалуы: DIN 7993 ішкі бекіткіш сақиналар қысылғаннан кейін күшті қайта оралмайды немесе ойыққа орнатылғаннан кейін қолмен ақырын итерілгенде айтарлықтай шайқайтынын байқауға болады.

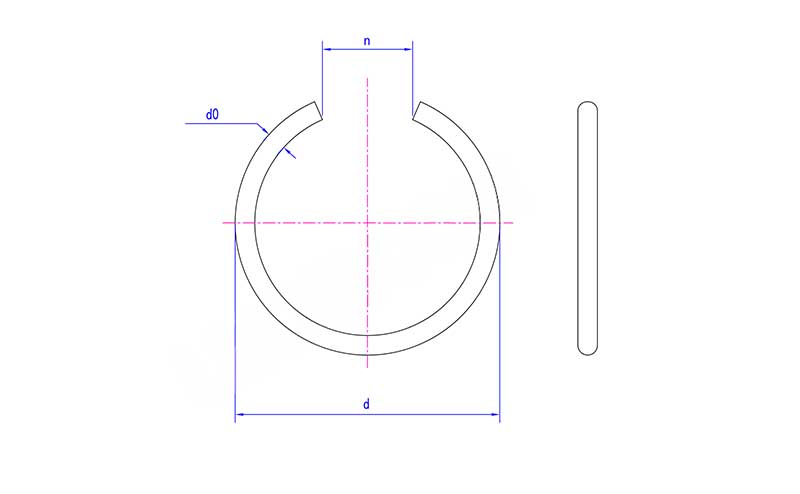

4. Өлшемді тексеру

Сыртқы диаметрінің ауытқуы: төзімділік диапазоны ±0,05 мм

Ішкі диаметрдің ауытқуы: әртүрлі спецификация диапазондары әртүрлі қаттылық диапазондарына сәйкес келеді.

Клиенттік саңылау: осьтік жылжу 0,15 мм-ден аспауы керек.

5. Ойықтарды тексерумен ынтымақтасу

Әрбір техникалық қызмет көрсету кезінде саңылаулардың ішіндегі ойықтар да тексерілуі керек.

Ойықтың тозуы/ұзартуы: ойықтың диаметрін өлшеу және оның стандартты төзімділік ауқымында қалуын растау үшін штангенциркульді пайдаланыңыз.

Ойық жиегінің зақымдануы: ойықтың бүйір қабырғалары мен жиектерін тексеріңіз. Егер саңылаулар, фланецтер, жаншылған немесе кесілген зақымдар болса, сәйкес бөлшектерді қалпына келтіру немесе ауыстыру қажет.

Ойықтың түбінің зақымдалуы: ойықтың түбінде сызаттар, коррозия немесе материалдың жиналуы бар.

Май өтуінің бітелуі: ойықтың жанында қоқыс немесе бөгде заттар бітеліп қалады.

6.Кординацияда құрамдас күйін тексеріңіз

Қысқыштар арқылы орналасқан құрамдас бөліктер DIN 7993 ішкі бекіткіш сақиналардың күш жағдайларына да әсер етеді.

Беттік тозуы: қысқыш сақинамен жанасатын құрамдас бөліктің соңғы беті біркелкі емес тозуды, қадамдық тозуды немесе шегіністі көрсетеді.

Сәйкес келетін шеткі фаскалар/дөңгелек бұрыштар: фаскалар немесе дөңгелек бұрыштар тым үлкен болса, бұл қысқыштың нақты тиімді күш түсіретін аймағын азайтады.
