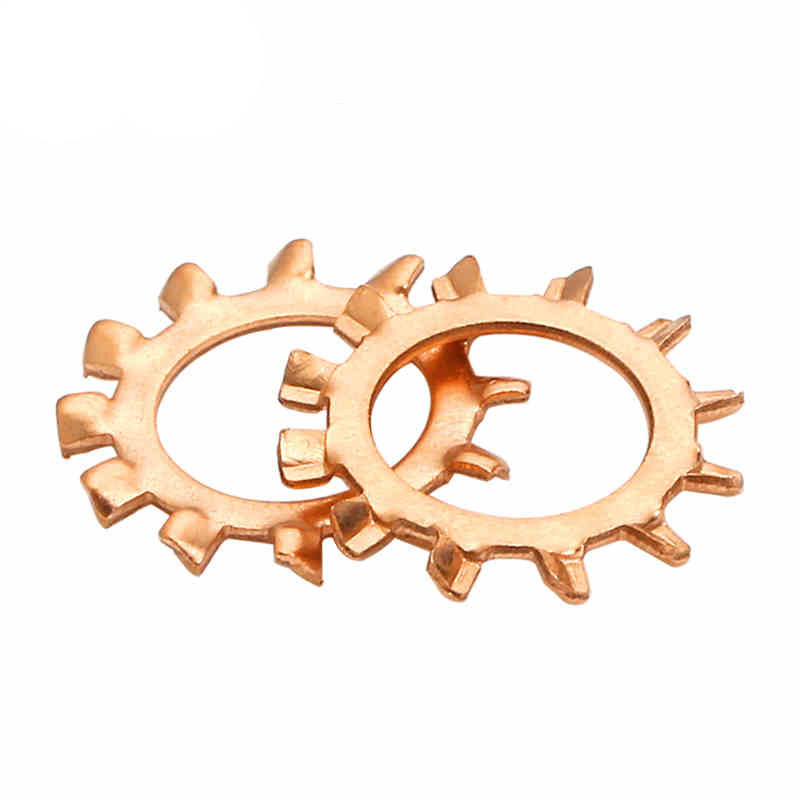

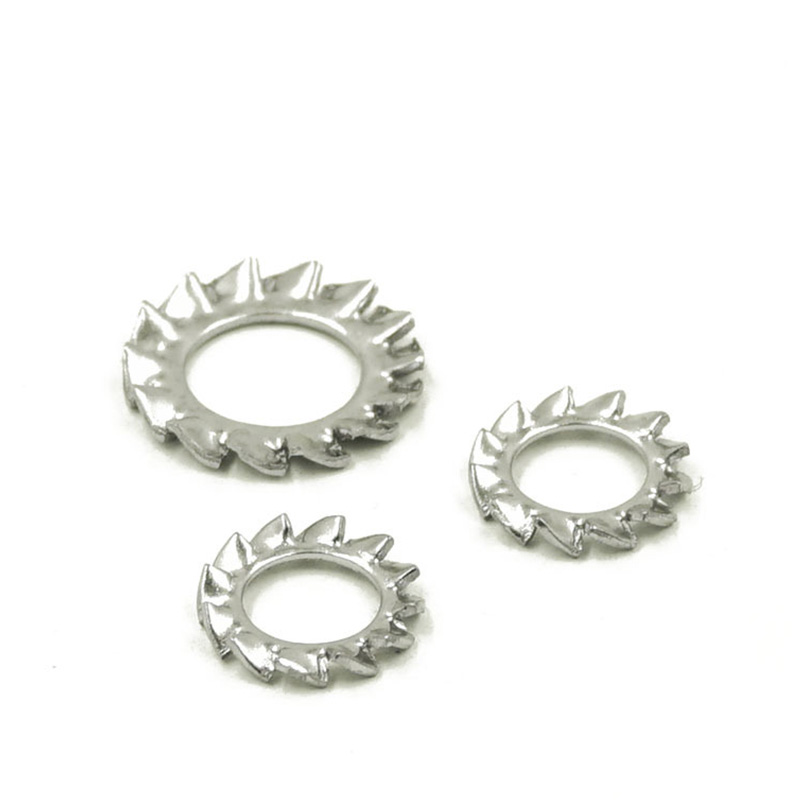

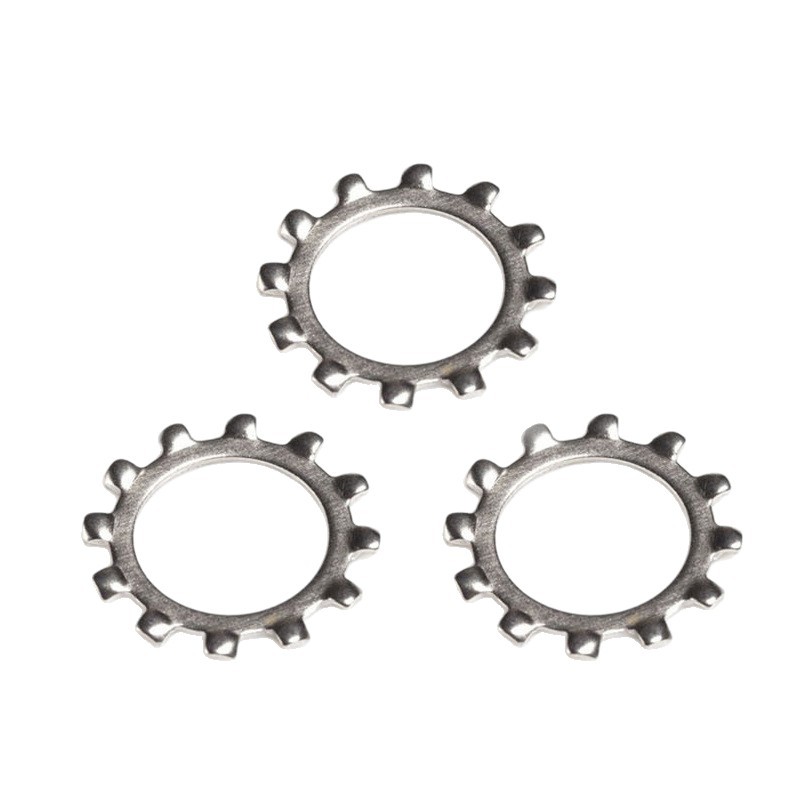

Сыртқы тістері бар құлыпты шайбалар

Үлкен өлшемді бекіткіштерге өте қолайлы Xiaoguo® сыртқы тісті тісті құлыпты шайбаларды сатып алыңыз. Шайбалардың сыртқы тістері үлкен өлшемді бекіткіштермен пайдаланылған кезде үлкенірек құлыптау аймағын қамтамасыз етеді, нәтижесінде сенімдірек әсер етеді.

Сұрау жіберу

Өнім Сипаттамасы

Сыртқы тісті тісті құлыпты шайбалардың түрлері негізінен тіс пішінінің құрылымы, жүк көтеру күші және арнайы функциялар сияқты аспектілерге байланысты жіктеледі.

（1）DIN 6798

DIN 6798 стандарты сыртқы тісті тісті құлыпты шайбалар үшін ең көп қолданылатын спецификация болып табылады және ол негізінен үш пішіннен тұрады:

①Сыртқы тістелген құлыптау сақинасы

Тістер сыртқы сақинада орналасқан және ең үлкен жанасу аймағын қамтамасыз ететін қабаттастырылған түрде орналасқан.

②Ішкі тістелген құлыптау сақинасы

Тістер ішкі сақинада және кішкентай бұрандаларға жарамды.

③Конус тәрізді қырлы құлыптау сақинасы

Конустық құрылым, 90 ° қарсы бұрыш

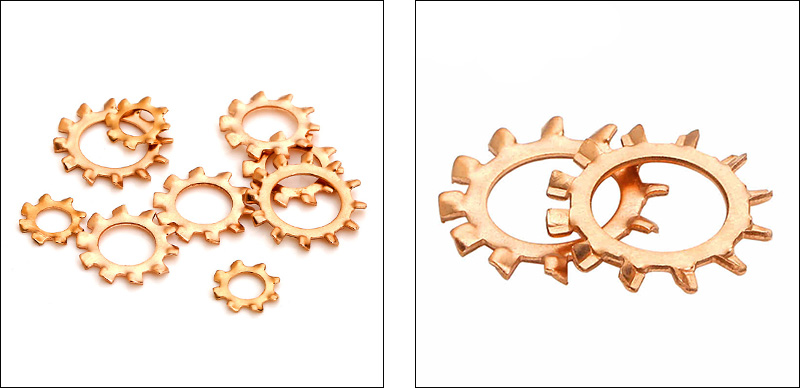

Outer Serrated Toothed Lock Washers

（2）BW және EOW

Жүктеме беріктігінің жіктелуіне сәйкес, сыртқы тістелген тісті құлыпты шайбалар стандартты түрге және ауыр типке бөлінеді.

① BW стандартты түрі

Оның тұрақты тіс тереңдігі бар, қалыпты өнеркәсіптік пайдалануға және жалпы құрастыру жұмыстарына сәйкес келеді. Жалпы пайдалану: электронды тауарлар, жалпы машиналар, автоматика жабдықтары.

② EOW ауыр жүк түрі

Ол тереңірек тістермен және қатты діріл және ауыр жүктемесі бар орындарға арналған жақсы босаңсуға қарсы өнімділігімен бірге келеді. Жалпы пайдалану: автокөлік бөлшектері, жоғары діріл машиналары, құрылыс жобалары және болат конструкциялар.

（3）Арнайы функция

①EOW қабаттасу

Салыстырмалы түрде әлсіз бұрау моменті бар қолданбалар үшін арнайы жасалған арнайы қабаттасатын тіс құрылымы. Кәдімгі сыртқы тіс түрімен салыстырғанда, ол біркелкі емес тірек беттеріне қолайлы, үлкен жанасу аймағына ие және жүктемені бөлуге қолайлы.

②Үлкен/тар жолақ

Әртүрлі қолданба кеңістігінің талаптарына сәйкес (RDEFL/RDIFL) және (RDIFS) байланыс аймағының әртүрлі талаптарын қанағаттандыру үшін қамтамасыз етіледі.

③Қос тісті шайба RDD

Ішкі және сыртқы беттердің екеуі де тістелген, қопсытуға қарсы жоғары талаптарды қажет ететін қолданбаларға жарамды.

Жиі қойылатын сұрақтар

（1）Сыртқы тісті тісті құлыпты шайбалар жоғары дірілге қарсы тиімді ме?

Иә, сыртқы тіс төсемі ішкі тіс төсеміне қарағанда жоғары тербеліс орталарға қолайлырақ, өйткені оның тістер арасындағы үлкен жанасу аймағы және тереңірек қосылуы бар.

（2）Тіс алюминий немесе пластик сияқты жұмсақ материалдарды зақымдай ма?

Бұл дұрыс. Өткір тістер жұмсақ материалдарды қазып, ойықтар немесе тіпті жарықтар қалдырады.Алюминий бөліктері үшін буферлеу рөлін атқару үшін бекіткіш шайба мен дайындама арасына тегіс шайба қоюға болады. Пластикалық бөлшектерге келетін болсақ, сыртқы тіс шайбаларын тікелей пайдаланбаңыз. Ішкі тіс шайбаларын таңдаған дұрыс немесе орнына үлкенірек тегіс шайбаны қолданған дұрыс.

（3）Сыртқы тістері бар серіппелі болаттың типтік қаттылығы қандай?

Термиялық өңдеуден кейін қаттылық әдетте HRC 40–50 (шамамен 400–530 HV) болады.

Outer Serrated Toothed Lock Washers

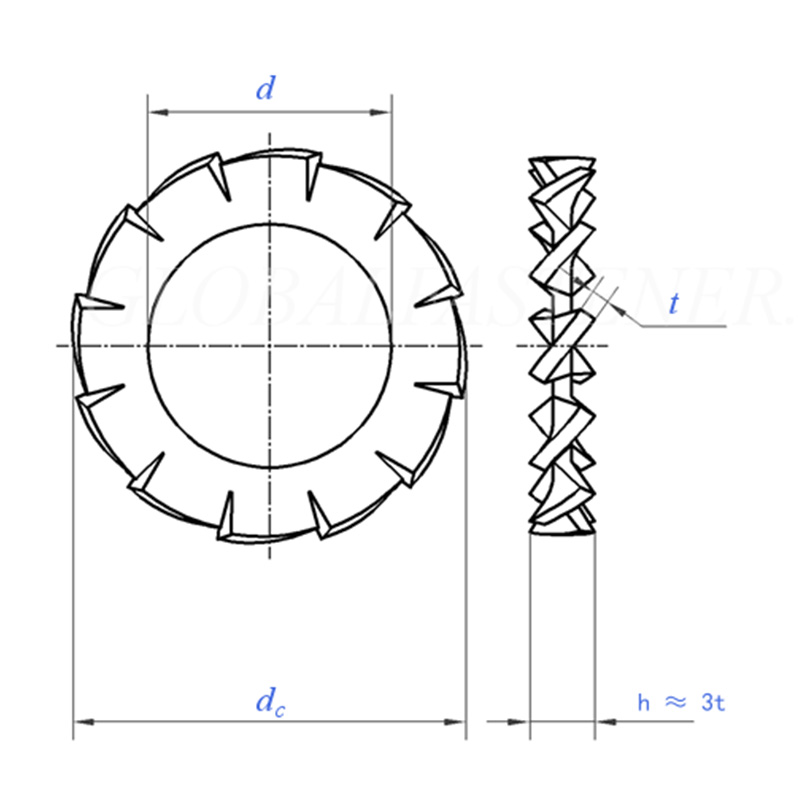

Өлшем		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мин=номиналды өлшем	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	макс=номиналды өлшем	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Тістердің саны	мин	9	9	9	9	10	11	11	12	14	14
1000 дана кг үшін		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Номиналды жіп диаметрі үшін		M1.6	М2	M2.5	М3	M3.5	M4	M5	M6	M7	M8

Өлшем		10.5	13	15	17	19	21	23	25	28	31
d	мин=номиналды өлшем	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	макс=номиналды өлшем	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Тістердің саны	мин	16	16	18	18	18	20	20	20	22	22
1000 дана кг үшін		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Номиналды жіп диаметрі үшін		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
