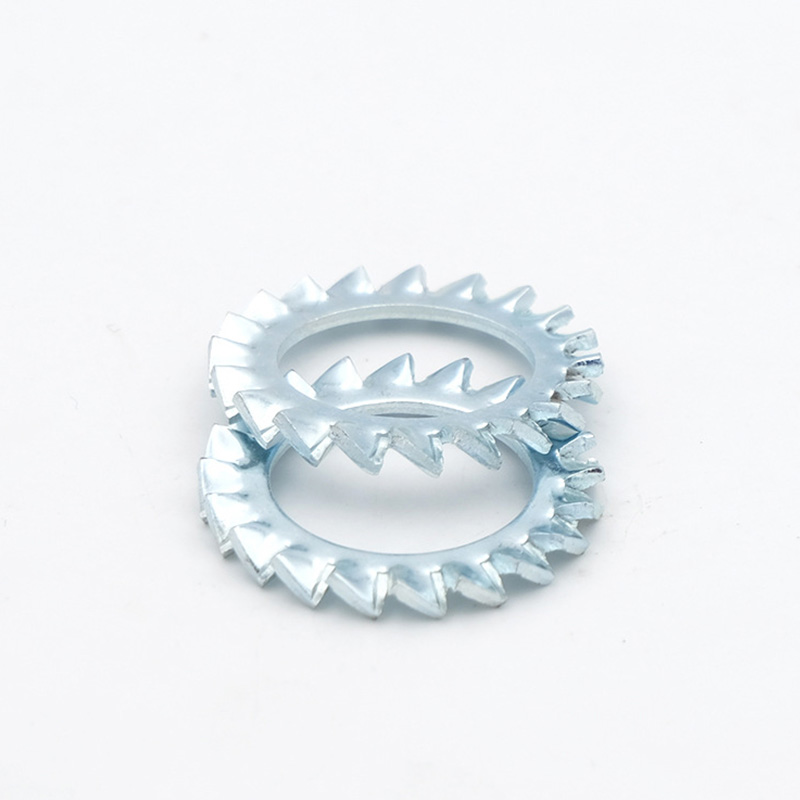

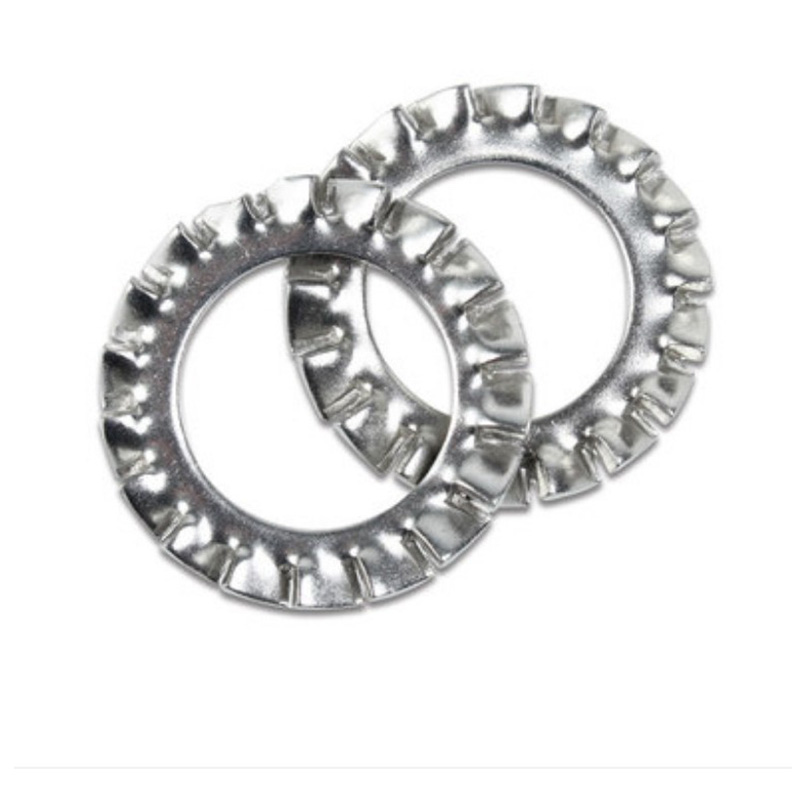

Сыртқы тістелген құлыпты жуғыш

Xiaoguo® зауыты шығарған сыртқы тістелген құлып шайбасының соққыға төзімділігі және қопсытуға қарсы өнімділігі бар. Пайдаланылған кезде сыртқы тістер болттың басына және дайындаманың бетіне ендірілген болады, осылайша болттың босауына жол бермейді.

Сұрау жіберу

Өнім Сипаттамасы

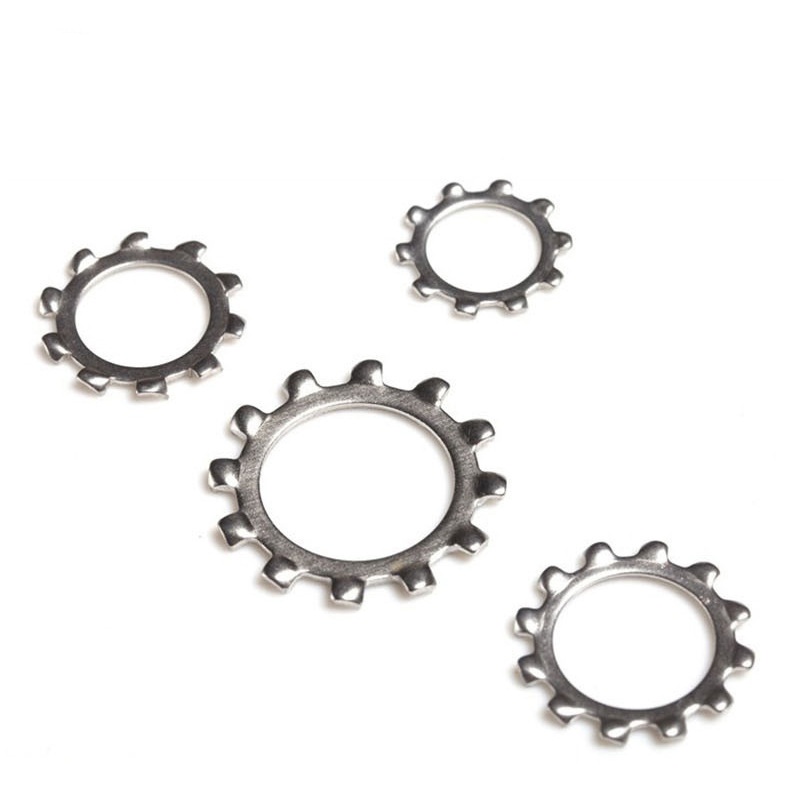

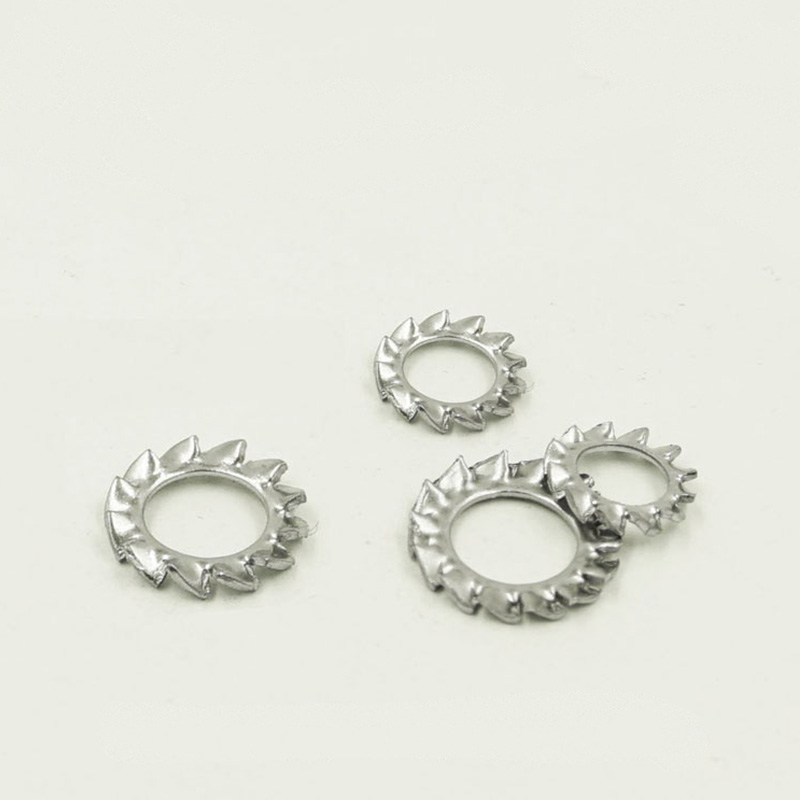

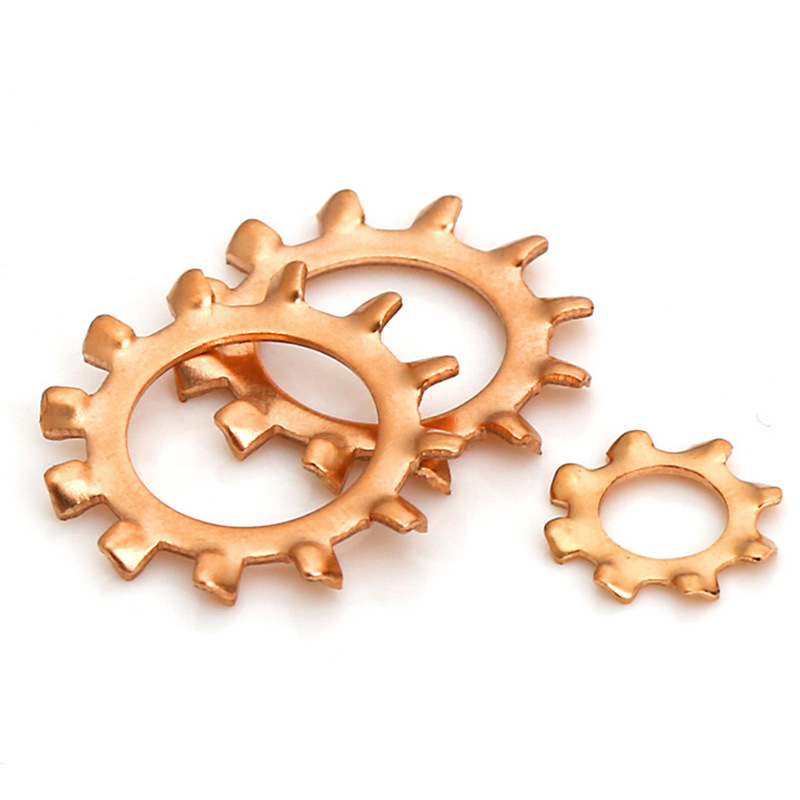

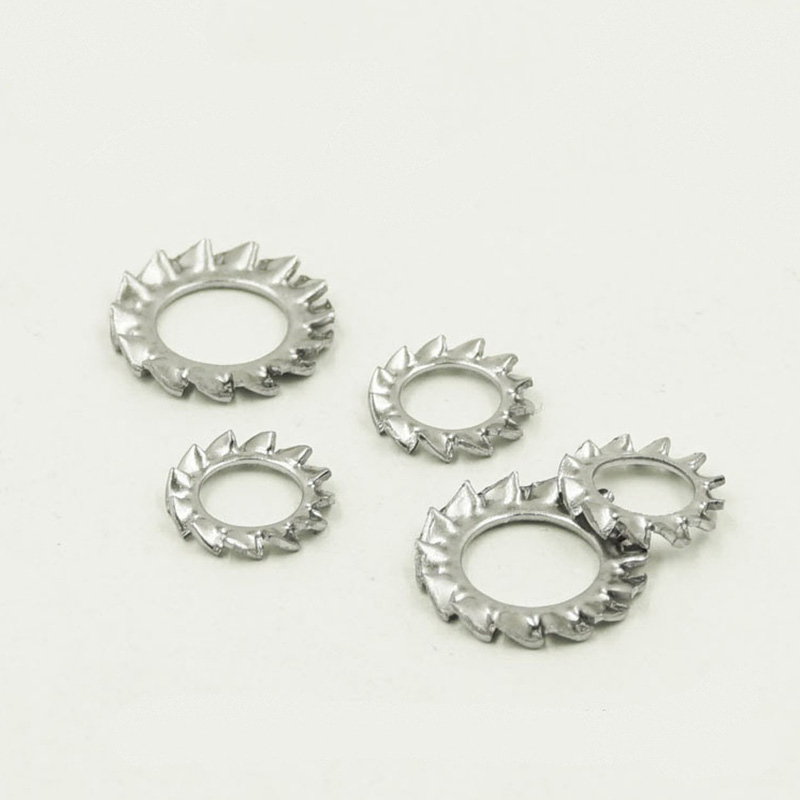

Сыртқы тісті құлыпты шайба - сыртқы жиегінің айналасында тістері бар, босатуға қарсы тығыздағыштар. Тістер шайбаның сыртқы шеңберінен радиалды түрде созылады.

Болттарды немесе гайкаларды қатайтқанда, бұл сыртқы тістер бөліктің бетіне жабысады. Ол үйкелісті арттырады және механикалық құлыпты құрайды, сондықтан бекіткіш оңай босамайды.

Ішкі тіс бекітетін шайбалармен салыстырғанда, сыртқы тіс стилі сыртқы өлшемі үлкенірек бөліктерге жақсырақ сәйкес келеді. Ол қысымды біркелкі таратады және тұрақты құлыптау әсерін береді. Ішкі тіс төсемі негізінен кішірек бұрандалардың бастарының астында қолданылады, ал сыртқы тістелген құлып шайбасы негізінен гайкалардың астында немесе үлкен бастары бар бекіткіштер үшін қолданылады.

Жұмыс принципі

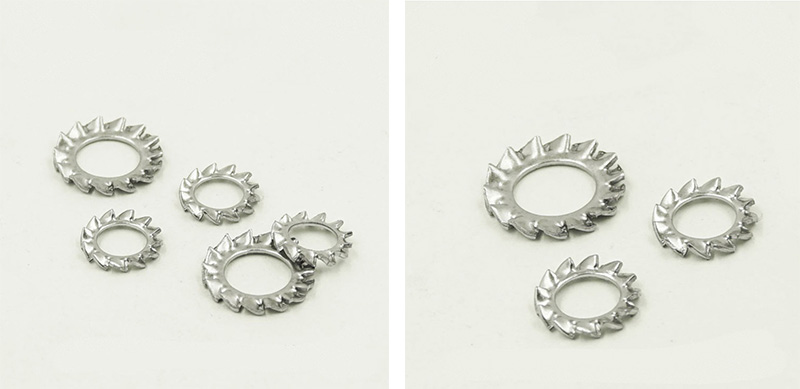

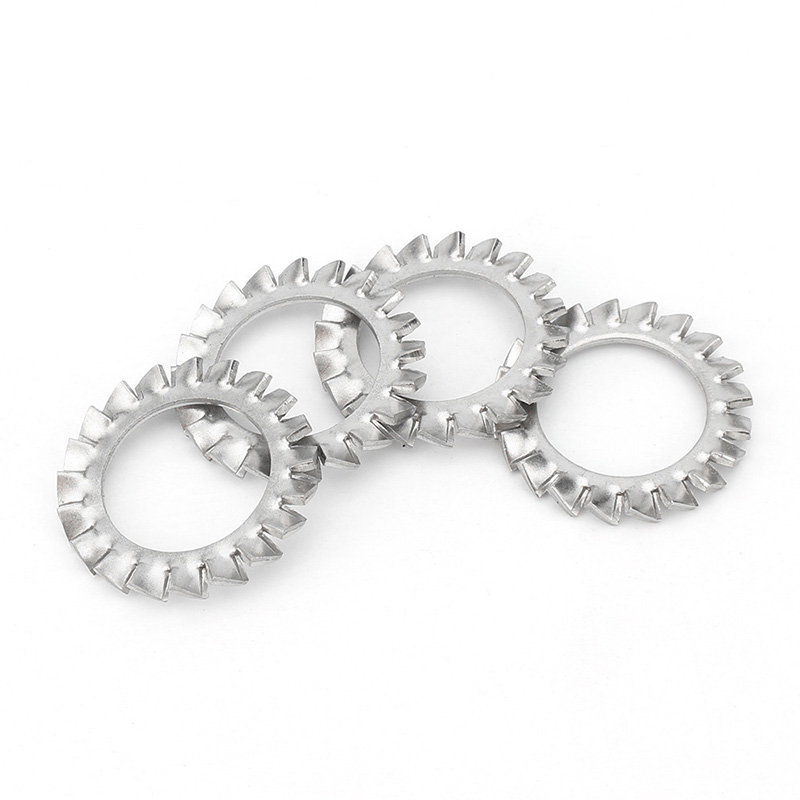

Outer Serrated Lock Washer

Сыртқы тістелген құлып шайбасының жұмыс принципі өте қарапайым. Ол негізінен екі нәрсеге сүйенеді:

（1）Тістер жанасу бетіне тура енеді.

Мұндай шайбаның сыртқы жиегінде өткір тістердің шеңбері бар. Болттарды немесе гайкаларды қатайтқанда, тістер екі жанасатын бетке қысылады: болт басының немесе гайканың төменгі жағы және орнатылған бөліктің беті.

Тістер батып кеткеннен кейін, ол бекіткіштің астындағы тікенектер сақинасы сияқты жұмыс істейді. Егер болт табиғи түрде бұрыла бастаса, бұл тістер оны мықтап ұстап, айналуын тоқтатады.

（2）Жуу машинасының өзі серпімділікті қамтамасыз етеді.

Сыртқы тісті құлыпты шайба толығымен тегіс емес; ол өз бетінше белгілі бір икемділікке ие. Тартылғаннан кейін ол тегістеледі, бірақ материал әрқашан бастапқы пішініне оралғысы келеді, сондықтан ол үздіксіз жоғары күш береді. Бұл күш жіптер арасындағы үйкелісті арттырады, бұранданың босап қалу ықтималдығын азайтады.

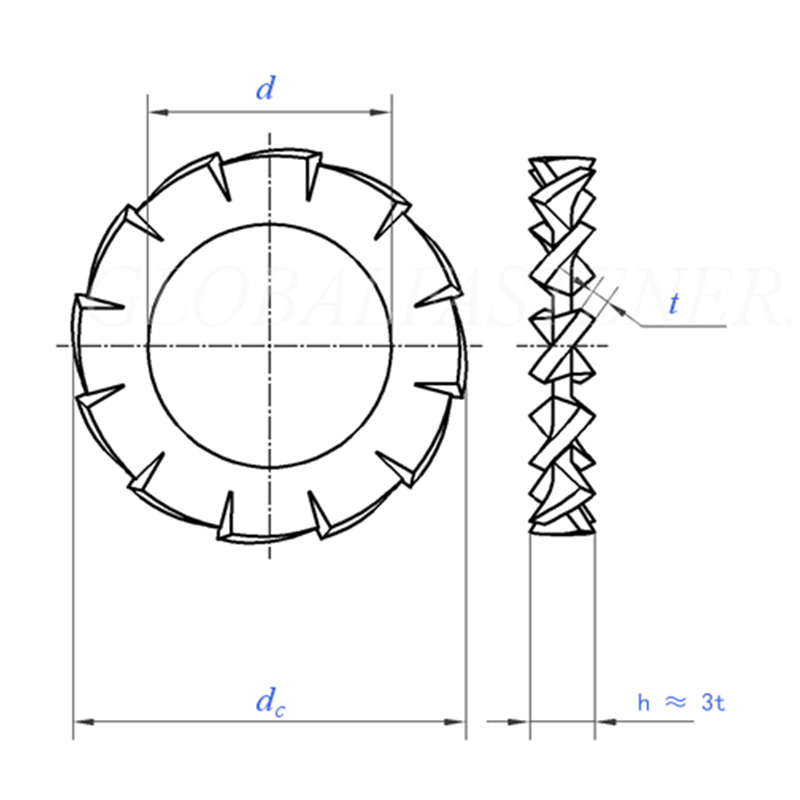

Outer Serrated Lock Washer

Өлшем		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мин=номиналды өлшем	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	макс=номиналды өлшем	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Тістердің саны	мин	9	9	9	9	10	11	11	12	14	14
1000 дана кг үшін		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Номиналды жіп диаметрі үшін		M1.6	М2	M2.5	М3	M3.5	M4	M5	M6	M7	M8

Өлшем		10.5	13	15	17	19	21	23	25	28	31
d	мин=номиналды өлшем	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	макс=номиналды өлшем	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Тістердің саны	мин	16	16	18	18	18	20	20	20	22	22
1000 дана кг үшін		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Номиналды жіп диаметрі үшін		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（1）Сыртқы тісті құлыпты шайба мен ішкі тіс құлпы шайбаларының айырмашылығы неде?

Сыртқы тіс нұсқасы: Тістер сыртқы шеңберде орналасқан, салыстырмалы түрде үлкен бастары бар бекіткіштерге сәйкес келеді.

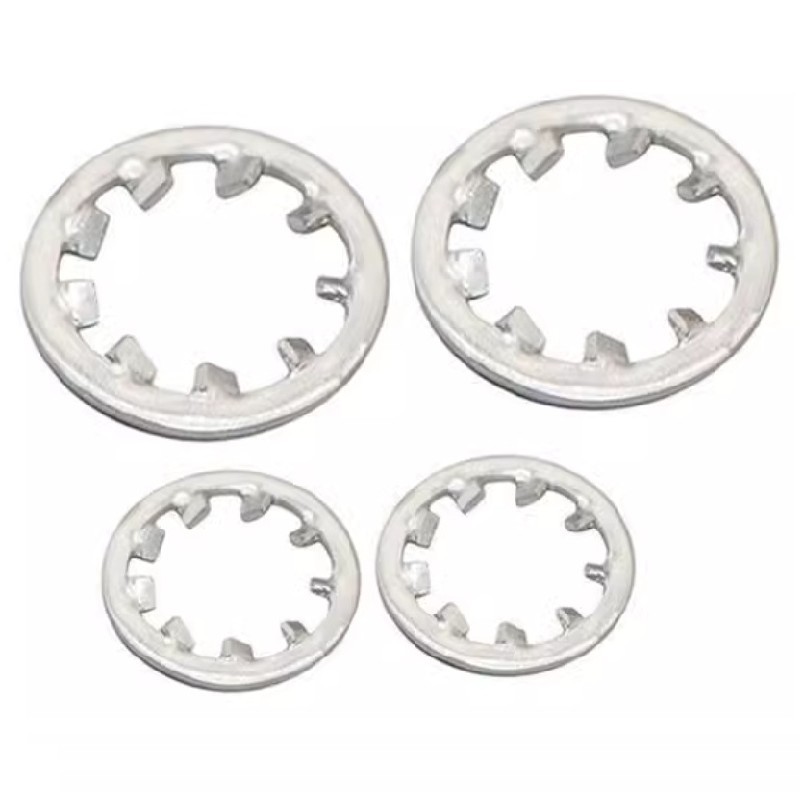

Ішкі тіс нұсқасы: Тістер ішкі шеңберде, тегіс сыртқы жиегі бар. Бұл стиль кішкентай бастары бар бұрандаларға тамаша сәйкес келеді.

(2) Сынақ үшін үлгілерді бересіз бе?

Иә. Стандартты өлшемдегі түгендеу үлгілері тегін (жеткізу құнын тұтынушы көтереді) және жеткізу уақыты 2–5 күн.

（3） Жаппай тапсырыс үшін MOQ және жеткізу уақыты қандай?

Стандартты сипаттамалар үшін MOQ әдетте бір спецификацияға 1000 - 5000 дана болады. Жеткізу уақыты шамамен 15-25 күн. Тот баспайтын болат немесе Dacromet жабыны сәл ұзағырақ уақыт алуы мүмкін.
