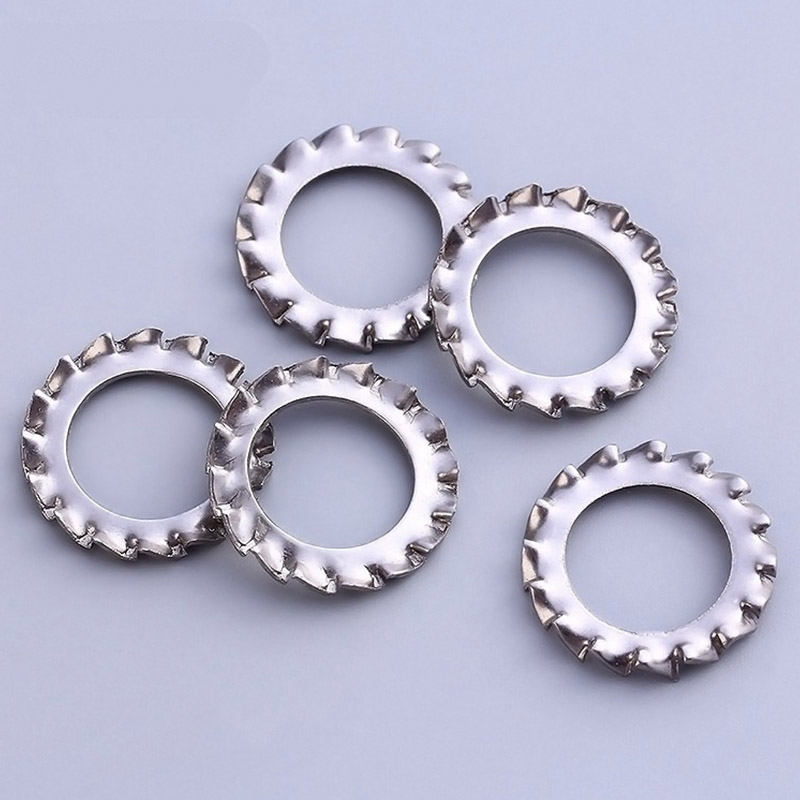

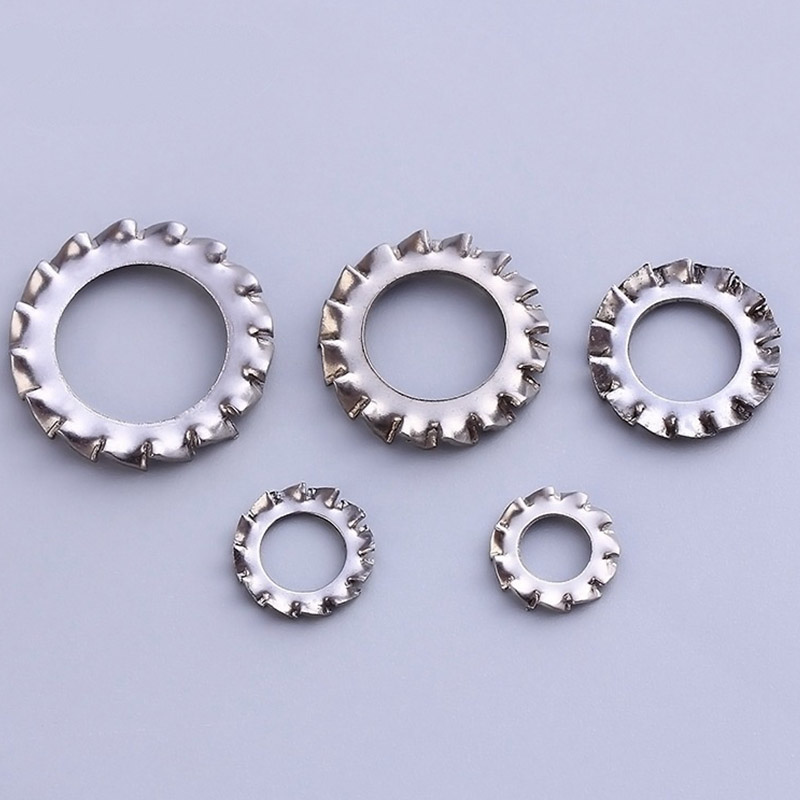

M6 сыртқы тісті құлыпты жуғыш

Xiaoguo® зауыты шығарған M6 Сыртқы тістелген құлып шайбасының үнемділігі жоғары. Бірліктің салыстырмалы түрде төмен бағасымен олар қопсытуға қарсы сенімді өнімділікті қамтамасыз ете алады және әсіресе ауқымды құрастыру тапсырмалары үшін қолайлы.

Сұрау жіберу

Өнім Сипаттамасы

M6 Сыртқы тісті құлыпты шайбаны орнату және пайдалану кезінде келесі тармақтарға ерекше назар аудару қажет.

（1）Бір реттік қолдану

M6 Сыртқы тісті Lock шайбасын алып тастағаннан кейін, егер тістер тұрақты деформацияланса, оларды қайта пайдалану мүмкін емес; әйтпесе, олар қопсытуға қарсы функцияны қамтамасыз ете алмайды.

（2）Жұмсақ материалдарға жарамайды

Тістер алюминий, пластмасса және жұқа болат пластиналарға терең тістеп, шегініс немесе жарықшақ тудыруы мүмкін. Буферлеу үшін M6 Сыртқы тістелген құлып шайбасының астына тегіс шайбаны қосу ұсынылады.

（3）Бет жабынына назар аударыңыз

Дайындаманың бетінде бояу немесе гальваника қабаты болса, тістер жабынға еніп, із қалдыруы мүмкін. Сыртқы көрініске қойылатын талаптар болған кезде, мұқият таңдаңыз.

（4）Мүмкіндігінше үлкен бекіткіштерді қолдануға тырысыңыз.

Сыртқы тіс шайбасы алтыбұрышты бастар, дөңгелек бастар және жалпақ бастар сияқты үлкенірек бастары бар болттар үшін жарамды; кішкентай бұрандалар үшін ішкі тіс тығыздағышын таңдау керек.

（5） Моментті басқару

Шамадан тыс тарылту тістердің толығымен тегістелуіне және олардың серпімділігін жоғалтуына әкелуі мүмкін; жеткіліксіз айналу моменті дұрыс орнатуды болдырмайды. Сондықтан ұсынылған мәндерге сәйкес қатаң түрде жұмыс істеу маңызды.

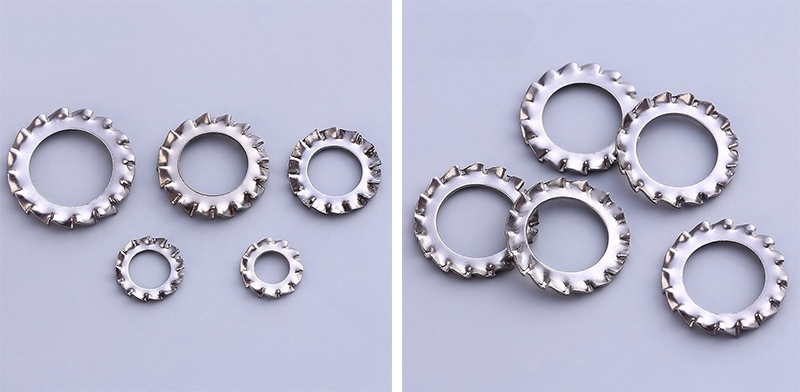

M6 Outer Serrated Lock Washer

Жалпы қателер және шешімдер

（1）Қарықтағаннан кейін M6 Сыртқы тіс құлпы шайбасының сыртқы шеті жоғары көтеріледі.

Ықтимал себептер: Кір жуғыш машина дұрыс емес бағытта орнатылған.

Шешім: Оны алып тастап, тіс бетін бекіткішке қаратып қайта орнатыңыз.

（2）Болттар әлі де босауда.

Ықтимал себептер: Жеткіліксіз момент / Шайбаларды қайта пайдалану

Шешім: момент мәнін тексеріңіз. /Егер ол бөлшектеліп, қайта құрастырылған болса, жаңа шайбаны ауыстырыңыз.

（3）Жерге қосу кедергісі тым жоғары.

Ықтимал себептер: тістер жабынды тесіп өтпеген.

Шешім: Жанасу бетін тазалаңыз немесе жабынды аздап сыпырыңыз, содан кейін қайта қатайтыңыз.

（4）Дайындаманың беті қатты сызылған.

Ықтимал себептер: M6 Сыртқы тіс құлпы шайба жұмсақ бетке тікелей басылған.

Шешім: Жуғыштың астына тегіс шайбаны қосыңыз немесе оны ішкі тіс жуғышымен ауыстырыңыз.

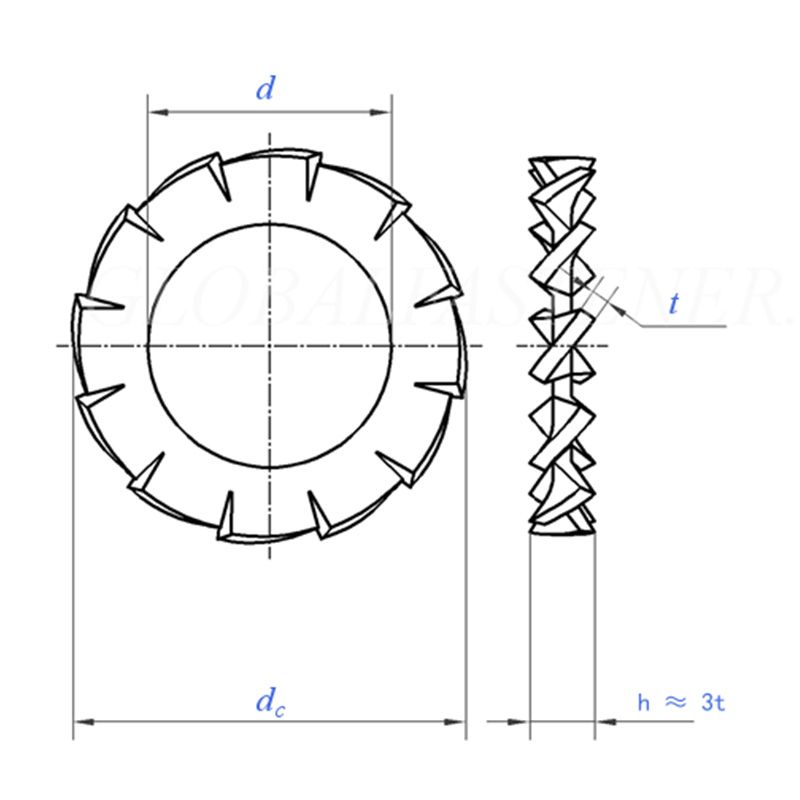

M6 Outer Serrated Lock Washer

Өлшем		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мин=номиналды өлшем	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	макс=номиналды өлшем	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Тістердің саны	мин	9	9	9	9	10	11	11	12	14	14
1000 дана кг үшін		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Номиналды жіп диаметрі үшін		M1.6	М2	M2.5	М3	M3.5	M4	M5	M6	M7	M8

Өлшем		10.5	13	15	17	19	21	23	25	28	31
d	мин=номиналды өлшем	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	макс=номиналды өлшем	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Тістердің саны	мин	16	16	18	18	18	20	20	20	22	22
1000 дана кг үшін		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Номиналды жіп диаметрі үшін		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
