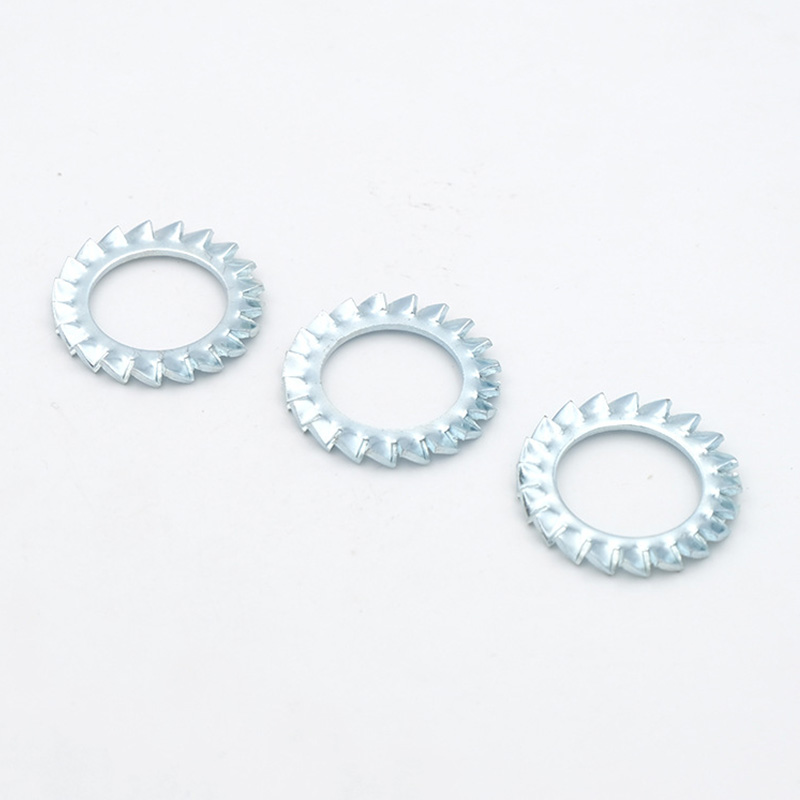

M3 Сыртқы тістер Құлыпты шайбалар

Xiaoguo® зауыты шығарған M3 Сыртқы тістерді құлыптау жуғыштары жақсы қайта пайдалануға жарамды. Қолданудан кейін шайбалардың сыртқы тістері аздап тозған болса, оларды жағдайға байланысты аса маңызды емес жерлерде қайта пайдалануға болады.

Сұрау жіберу

Өнім Сипаттамасы

M3 External serrations Lock Washers өлшемі шағын болғанымен, оның қолдану аясы кең. Ықшам құрылымымен, сенімді құлыптау күшімен және өткізгіштігімен ол көптеген салаларда маңызды рөл атқарады.

（1）Роботтар, дәлме-дәл машиналар

Өнеркәсіптік робот қосылыстары, мотор кронштейндері және сызықтық модульдер сияқты дәлдігі жоғары және жоғары діріл жабдықтары үшін болтты бекіту

（2）Тұтынушы электроникасы

Ұялы телефондардың жақтауы, дрондардың мотор тіректері, VR/AR құрылғыларына арналған тірек құрылымдары, ойын контроллерінің ішкі құрылымдары және т.б., осының барлығы жоғары берік және шағын байланыс нүктелері

（3） Жаңа энергетика саласы

M3 Сыртқы тістерді құлыптау шайбалары электр модульдері, энергия сақтау батареяларының модульдері және фотоэлектрлік инверторлар сияқты зарядтау станцияларында коррозияға төзімділік пен дірілге төзімділік қажет болатын негізгі сценарийлерде қолданылады.

（4）Жиһаз және кеңсе керек-жарақтары

Бөлшектеу және жинау процестері кезінде кеңсе креслоларының, металл сөрелердің, дисплей шкафтарының, жарықтандыру құрылғыларының және т.б. негізі мен арқалығының арасындағы байланыстыруға қарсы шаралар

（5）Оптикалық және фотографиялық жабдық

Дәлдік аспаптардың ішкі реттеу механизмдері, линза тіректері, көлбеу бекіткіштері және т.б. шағын өлшемді және жоғары берік қосылымдарға сұранысқа ие.

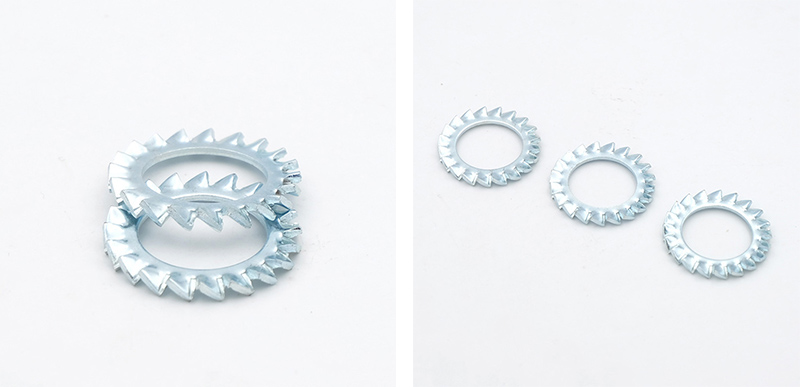

M3 External serrations Lock Washers

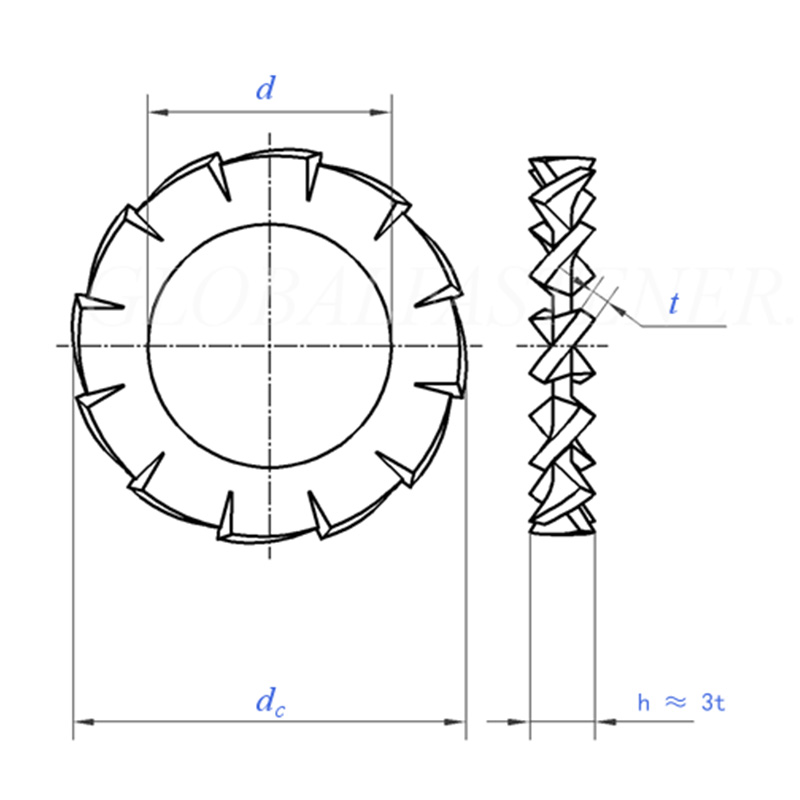

Өлшем		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мин=номиналды өлшем	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	макс=номиналды өлшем	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Тістердің саны	мин	9	9	9	9	10	11	11	12	14	14
1000 дана кг үшін		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Номиналды жіп диаметрі үшін		M1.6	М2	M2.5	М3	M3.5	M4	M5	M6	M7	M8

Өлшем		10.5	13	15	17	19	21	23	25	28	31
d	мин=номиналды өлшем	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	макс=номиналды өлшем	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Тістердің саны	мин	16	16	18	18	18	20	20	20	22	22
1000 дана кг үшін		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Номиналды жіп диаметрі үшін		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Негізгі күштер

M3 Сыртқы тістерді құлыптау шайбаларын негізінен оның бірнеше күшті мүмкіндіктеріне байланысты көптеген сценарийлерде пайдалануға болады.

（1）Дірілдеуге және қопсытуға қарсы

M3 Сыртқы тістерді құлыптау шайбалары дірілге қарсы тұруға арналған кәсіби құрал болып табылады. Оның сыртқы тіс құрылымы, әсіресе динамикалық жүктемелер мен үздіксіз қозғалыстағы жабдықта «дірілдеу ортада бекіткіштердің босап кетуіне жол бермеу» үшін арнайы жасалған.

（2） Электрлік жерге қосу

Өткір тістер металл бетіндегі оксид қабатына немесе жабынға оңай еніп, тұрақты электрлік жолды жасайды.

（3）Ғарышқа ыңғайлы

Дәл жабдықтың ішкі бөлігі үшін M3 External trolls Lock шайбаларын бекіткіштің басының астына тікелей орнатуға болады, бұл қосымша орын алмайды.

（4）Материал опциялары қолжетімді

Адамдар арнайы қолдану ортасына негізделген әртүрлі материалдарды таңдай алады. Серіппелі болат жоғары беріктікке ие, ал тот баспайтын болат тотқа төзімді, бұл оны әртүрлі сценарийлерге жарамды етеді.

M3 External serrations Lock Washers
