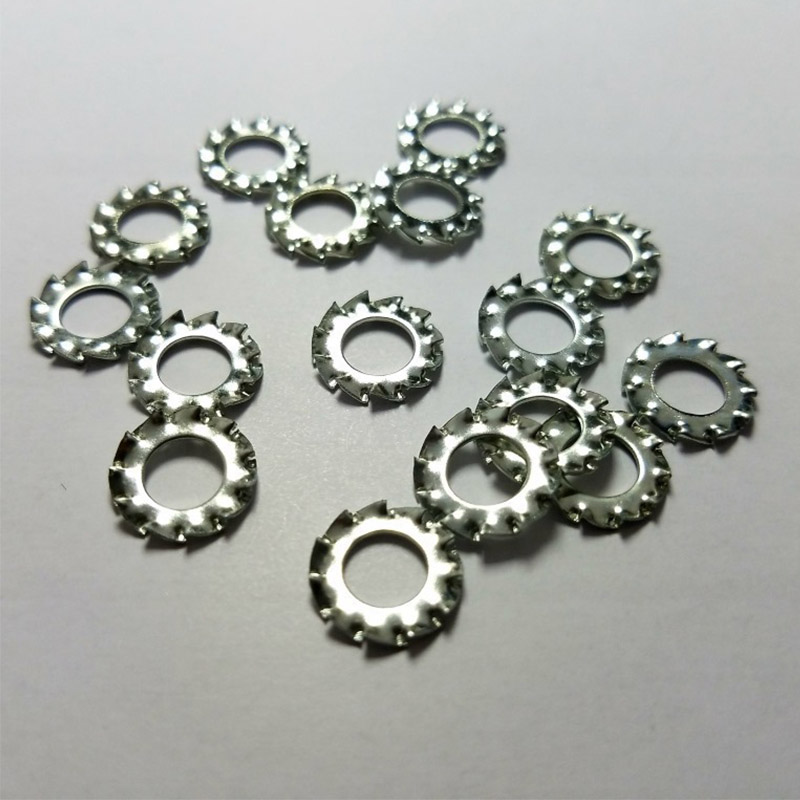

Тісті тістері бар бекіткіш шайбалар

Xiaoguo® зауытының тісті тістері бар бекітпелі шайбалары жинақы және сақтау оңай және олар тар орнату орындарында жақсы жұмыс істейді. Біз сізге жаппай тапсырыс беруді ұсынамыз, бұл қорды сақтауды жеңілдетеді және бірлік бағасын жақсартады.

Сұрау жіберу

Өнім Сипаттамасы

1）Тісті тістері бар құлыпты шайбаларды орнатқанда айналдыру кілтін пайдалануым керек пе?

Оны пайдалану өте ұсынылады. Болттар немесе гайкалар үшін стандартты ұсынылған моментке сәйкес тартыңыз.

（2）Тығыздағыштың дайындаманың бетін сызып тастауын қалай болдырмауға болады?

Тістердің өзі бетіне тістейді, тіпті ең кішкентай сызаттардан толықтай құтылу мүмкін емес.

（3）Егер жуғыш тым қатты тартылса не болады?

Шамадан тыс тарылту тістерді толығымен тегістейді, бұл шайбаның икемділігін жоғалтады және қопсытуға қарсы әсердің күрт төмендеуіне әкеледі.

（4）Тісті тістері бар бекітпелі шайбаларды орнатпас бұрын бетті тазалауым керек пе?

Иә. Болттың/гайканың басындағы және дайындаманың бетіндегі май, темір үгінділері, бояу немесе оксид қабатын алып тастау керек.

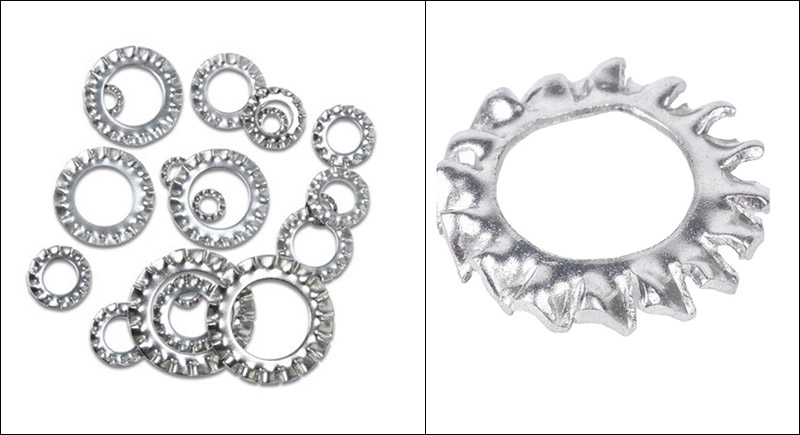

Lock Washers with Serrated Toothed

Тісті тістері бар бекіткіш шайбаларды дұрыс орнату оның қопсытуға қарсы әсері мен электр өткізгіштігін қамтамасыз ету үшін өте маңызды.

（1) Жанасу беттерін тазалаңыз

Болттардың немесе гайкалардың түбінен және дайындаманың беттерінен майды, темір үгінділерін, бояуды немесе оксидті қабаттарды алып тастаңыз.

（2）Жуу машинасының бағытын растаңыз (ең маңызды)

Тістің беті болт басының немесе гайканың жанасу бетіне, ал тегіс беті дайындаманың сыртына қарай тұруы керек.

Орнатуды кері қайтару мыналарға әкеледі: Тістер қосыла алмай, қопсытуға қарсы функцияны толығымен жоғалтады.

(3) Шайбаны орнатыңыз. Тісті тістері бар бекіткіш шайбаларды болт басының немесе гайканың астына қойып, оны болттың ортасына туралап қойыңыз.

(4) Алдымен қолмен қатайтыңыз Болтты немесе гайканы шайба бөлік бетіне аздап тигенше қолмен бұраңыз. Бұл кезде тістер толық тістемейді.

(5) Стандартты моментпен қатайтыңыз Стандартты момент талаптарына сай болт пен гайканы қатайту үшін бұрау кілтін пайдаланыңыз. Шайба тістері қатайту кезінде бетке өздігінен батып кетеді, айналу моментін қайта реттеудің қажеті жоқ. Шамадан тыс күш қолданатын соққы кілтін пайдаланбаңыз, әйтпесе тістер сырғып кетуі мүмкін және Тісті тістері бар Бекіткіш шайбалар деформациялануы мүмкін.

(6) Орнатқаннан кейін тексеріңіз. Электрлік жерге қосу үшін пайдаланылса, тұрақты өткізгіштікке кепілдік беру үшін тартқаннан кейін болт пен дайындама арасындағы кедергіні мультиметрмен тексеріңіз. Қарсылық мәні 0 Ом-ға жақын болуы керек.

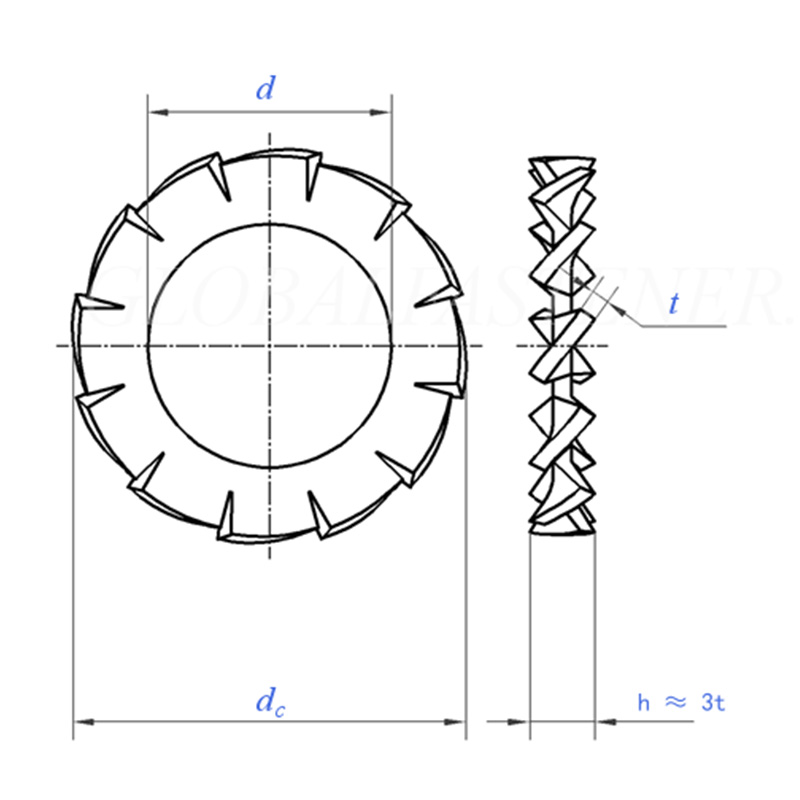

Lock Washers with Serrated Toothed

Өлшем		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мин=номиналды өлшем	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	макс=номиналды өлшем	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Тістердің саны	мин	9	9	9	9	10	11	11	12	14	14
1000 дана кг үшін		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Номиналды жіп диаметрі үшін		M1.6	М2	M2.5	М3	M3.5	M4	M5	M6	M7	M8

Өлшем		10.5	13	15	17	19	21	23	25	28	31
d	мин=номиналды өлшем	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	макс=номиналды өлшем	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Тістердің саны	мин	16	16	18	18	18	20	20	20	22	22
1000 дана кг үшін		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Номиналды жіп диаметрі үшін		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
