Қуыс алтыбұрышты ер май тығыны адаптері

Xiaoguo® инвентарлық өнімінің алтыбұрышты басының дизайны «Шұңқыр алтыбұрышты еркек май тығыны адаптері» жоғары айналу моменті беріліс үшін жарамды. Жұмыс үшін стандартты кілтті немесе розетканы пайдалану босаусыз сенімді бекітуді қамтамасыз етеді.

Үлгі:DIN910

Сұрау жіберу

Өнім Сипаттамасы

Қуыс алтыбұрышты еркек май тығыны адаптері сыртқы алтыбұрышты пішінді, осьтік тесігі бар құрылымы бар және сыртқы жіп интерфейсін қолданатын гидравликалық/пневматикалық құбыр қосылымы құрамдас бөлігі болып табылады. Негізінде бұл «орталық тесігі бар алтыбұрышты бұрандалы штепсель» болып табылады, ол кәдімгі штепсель сияқты порттарды тығыздауға мүмкіндік береді, сонымен қатар қысымды сынау, шығару, сынама алу немесе оның қуыс құрылымы арқылы уақытша құралды қосу сияқты қосымша функцияларды қосады.

Кәдімгі қатты тығындармен салыстырғанда, негізгі айырмашылық мынада: Қатты тығындар жай ғана тығыздауға қабілетті, ал қуыс алтыбұрышты адаптер жүйені бөлшектемей-ақ әртүрлі диагностикалық және техникалық қызмет көрсету операцияларын орындай алатын «көп функциялы арна» болып табылады.

Модель №.	DIN910	Ойық	Алтыбұрыш
Байланыс	Жалпы болт	Бас стилі	Алтыбұрышты
Стандартты	DIN, GB, ANSI, BSW, JIS, ГОСТ	Баға	8.8
Қадам (P)	1,1 - 1,8 мм	Диаметрі	M3-M24
Ұзындығы	6-50 мм	Беткей	Негізгі түс

Стандартты спецификациялар

Шұңқырлы алтыбұрышты еркек май тығынының адаптері негізінен DIN (Германиялық өнеркәсіптік стандарттар), ISO (Халықаралық стандарттау ұйымы) және GB (Қытай ұлттық стандарттары) және т.б. стандарттарына сәйкес келеді.

（1）DIN стандарттары: ең әмбебап стандарттардың бірі. Техникалық сипаттамалар түсінікті. DIN 910 - цилиндрлік (параллель) жіптері бар алтыбұрышты саңылаулары бар бұрандаларға арналған арнайы стандарт, ауыстырылатын шайбалар арқылы тығыздауға қол жеткізеді. Басқа қатысты стандарттарға DIN 908 (алты қырлы ішкі бұрандалар), DIN 906 (алты қырлы конустық бұрандалар) және DIN 909 (алты қырлы конустық бұрандалар сыртқы бұрандалар) кіреді.

（2）ISO және GB стандарттары: интернационализация және локализация қолданбалары. ISO 9974-4 - жалпы сұйықтықты тасымалдауда және жалпы жабдықта қолданылатын сыртқы және ішкі алтыбұрышты гайкалардың өлшемдерін, конструкцияларын және сынау әдістерін толық анықтайтын халықаралық стандарт. GB/T 2878.4-2011 және GB/T 43077.4-2023 сәйкесінше ISO 6149-4 және ISO 9974-4 стандарттарын баламалы түрде қабылдайды. Осы ұлттық стандарттарға сәйкес келетін алтыбұрышты гайкалардың максималды жұмыс қысымы 63 МПа (шамамен 630 бар) болуы мүмкін.

Стандартты жіп түрі Негізгі мүмкіндікті тығыздау әдісі

DIN 906 Конустық (R) Алты қырлы розетка жетек, жағасы жоқ Металлдан металға (конустық жіп)

DIN 908 Параллель (G/M) Алты қырлы розетка жетекі, жағасы бар Ауыстырылатын тығыздағыш сақина (мыс, ED, O-сақина)

DIN 910 Параллель (G/M) Алты бұрышты басы, жағасы бар Ауыстырылатын тығыздағыш сақина

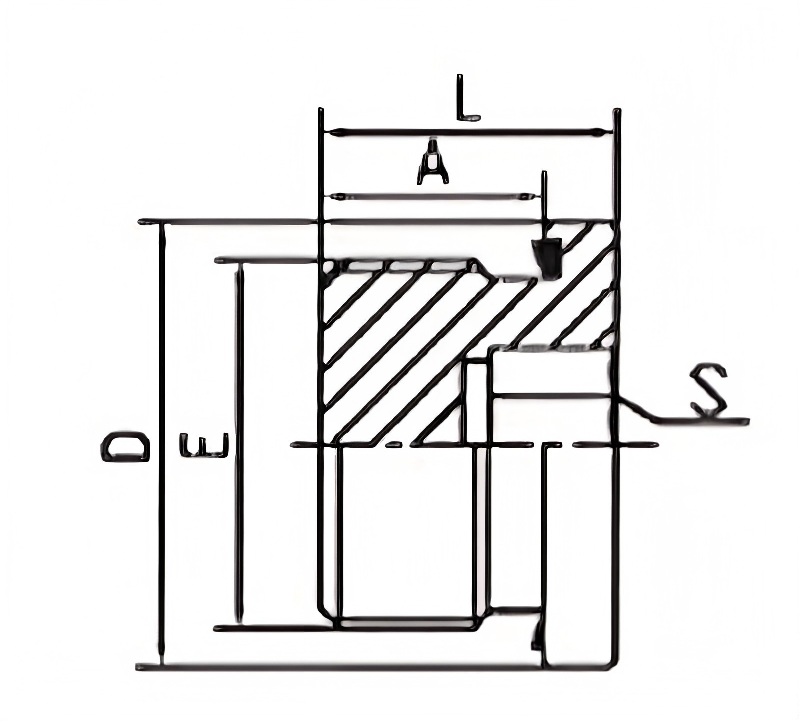

ПАРТНО	ЖІП	ED CAPTIVE	ӨЛШЕМДЕРІ
ПАРТНО	E	ED CAPTIVE	A	L	S	D	Н.М
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Жиі қойылатын сұрақтар

（1） Сіздің өнімдеріңіз қандай стандарттарға сәйкес келеді?

Біздің қуыс алтыбұрышты ер май тығыны адаптері DIN 910 стандартына (втулкасы бар параллель жіптер, ауыстырылатын тығыздағыш сақина) және DIN 909 стандартына (конустық жіптер, металдан металға тығыздауыш) сәйкес жасалған.

（2）Шұңқыр алтыбұрышты еркек май тығыны адаптері үшін қандай материалдарды пайдалануға болады?

Стандартты материалдарға көміртекті болат (4.8, 6.8, 8.8, 10.9, 12.9 сорттары), тот баспайтын болат (A2‑70, A4‑80, 304, 316), жез және алюминий кіреді. Біз сондай-ақ жоғары беріктікке арналған легирленген болатты жеткіземіз.

（3） Үлгілерді бересіз бе? Үлгілерді алу уақыты қандай?

Иә, стандартты өлшемдер үшін тегін үлгілер бар. Қойылған үлгілер экспресс (DHL/FedEx) арқылы 3–5 күн ішінде жеткізіледі. Арнайы үлгілерді өндіру үшін 15–20 күн қажет.
