Еркек құбыр штепсельдік ішкі алтыбұрышты розетка

Xiaoguo® үлгісіндегі еркек құбыр штепсельдік ішкі алты қырлы жіп розеткасын алғаннан кейін, үлгіні тексеру барысында сұрақтарыңыз болса, бізге хабарлама қалдыра аласыз. Біз сізге көмектесіп, өнім нұсқауларын да бере аламыз.

Сұрау жіберу

Өнім Сипаттамасы

Ерек түтік тығынының ішкі алты қырлы розеткасының құрылымдық ерекшеліктері негізінен оның басының дизайнына, жіп құрылымына және тығыздау принципіне байланысты. Бұл орнатуды жеңілдетіп қана қоймайды, сонымен қатар сұйықтықтарды тиімді жабуға мүмкіндік береді.

（1）Басы құрылымы: Ішкі алтыбұрышты және шұңқырлы дизайн

①Ішкі алтыбұрышты: Бастың ортасында ішкі алтыбұрышты ойық бар, оны стандартты алтыбұрышты кілт арқылы орнатуға және бөлшектеуге болады.

②Батырылған бастың дизайны: Орнатқаннан кейін штепсельді жабдықтың бетіне толығымен батыруға болады, бұл тегіс жалпы көріністі сақтайды және кездейсоқ соқтығыстардың салдарынан ашық бөліктердің зақымдалуын немесе босатылуын болдырмайды.

（2）Жіп құрылымы: Конустық жіп

1.Thread стандарты: Male Pipe Plug Ішкі алтыбұрышты розетка американдық жүйенің халықаралық мойындалған NPT (60° тіс бұрышы) стандартын немесе конустық құбыр жіптеріне арналған британдық жүйенің BSP/PT (55° тіс бұрышы) стандартын қабылдайды.

2.Жіптің конусы: Негізгі мүмкіндік 1:16 жіптің конусы болып табылады.

3.Өңдеу дәлдігі: Ерек құбыр штепсельінің ішкі алты қырлы жіп розеткасының жіптері дәл дайындалған және интерфейспен тамаша сәйкестікті қамтамасыз ету үшін қатаң төзімділік бақылауынан өтеді.

4. Кірістірілген тығыздағыш сақина: ED тығыздағыш сақина жіптің төменгі жағында біріктіріледі. Бұл біріктірілген дизайн тығыздау әсерін одан әрі күшейтеді және өте жоғары деңгейлі жүйелер үшін жарамды

жоғары дәлдік талаптары.

Male Pipe Plug Internal Hex Thread Socket

（3） Тығыздау принципі

1.Металдан металға тығыздау: ішкі және сыртқы конустық құбырлар жіптерімен бұрандаланған кезде, ішкі және сыртқы конустық беттер шамалы металл деформациясына ұшырайды және бір-біріне тығыз жабысып, толық металдан металға тығыздағышты құрайды.

2. Көмекші тығыздау: Ең жақсы тығыздау әсеріне қол жеткізу үшін NPT жіптері әдетте жабыстыруға қарсы агентті қолдануды немесе орнату алдында жіп бетіне тығыздағыш таспаны (нығыздағышты) орауды қажет етеді.

3. Жоғары қысымға төтеп беру: Бұл берік металдан металға тығыздағыш құрылым негізінен өте жоғары қысымды қажет ететін өрістерде қолданылады.

Сұрақ-жауап

（1）Әр тапсырыспен бірге айналу моменті сипаттамасының кестесін бересіз бе?

Иә, жөнелту орнату моменті бойынша ұсыныстар кестесін береді. Оны өнімнің қаптамасында басып шығаруға және электрондық нұсқасы ретінде жіберуге болады.

（2）Бұл ер түтік тығынының ішкі алты қырлы розеткасын жоғары дірілді ортада пайдалануға бола ма?

Әрине, бірақ орнату үшін бұрандалы құлыптау желімін (мысалы, Loctite 243/262) пайдалану ұсынылады, бұл жоғары дірілді ортада жақсы қопсытуға қарсы әсер береді.

Male Pipe Plug Internal Hex Thread Socket

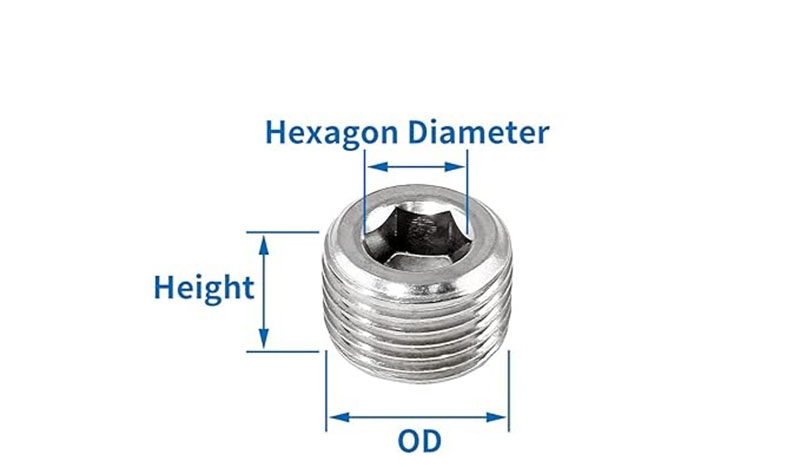

Жіп	OD(дюйм)	OD(мм)	Биіктігі	Алтыбұрыштың диаметрі
NPT1/8	13/32≈3/8	10,287 мм	0,31 дюйм/8 мм	0,19 дюйм/5 мм
NPT1/4	33/64≈1/2	13000мм	0,39 дюйм/10 мм	0,23 дюйм/6 мм
NPT 3/8	43/64≈5/8	17,145 мм	0,43 дюйм/11 мм	0,31 дюйм/8 мм
NPT1/2	27/32≈3/4	20,500 мм	0,59 дюйм/15 мм	0,39 дюйм/10 мм
