Алты қырлы фланецті дәнекерлеу гайкалары

Қытай өндірушісі Xiaoguo® алтыбұрышты фланецті дәнекерлеу гайкалары дәл өңделген 10.9 маркалы жоғары сапалы легирленген болаттан жасалған. Оның созылу күші 1000 МПа-дан асады. Дәнекерлеу нүктелері тұрақты, жүк көтеру қабілеті жоғары және сынақ есебін алуға болады.

Сұрау жіберу

Өнім Сипаттамасы

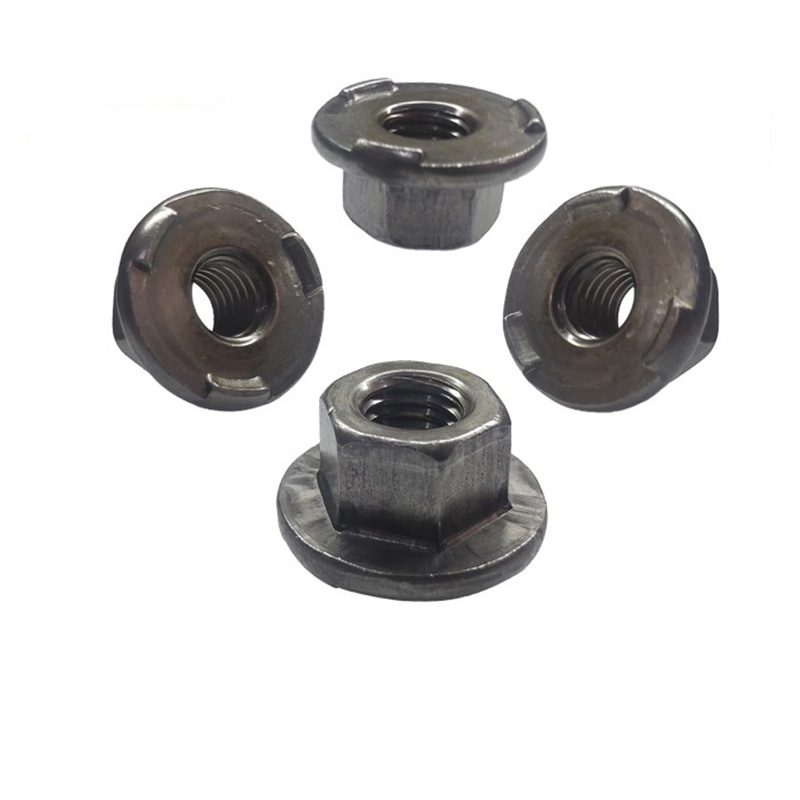

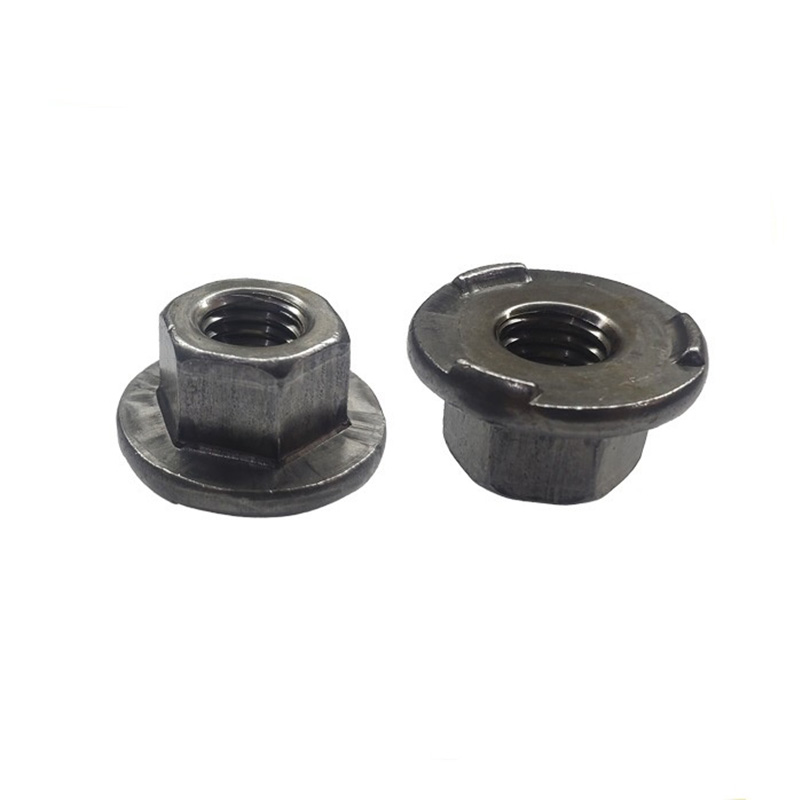

Алты қырлы фланецті дәнекерлеу гайкалары төменгі жағында дөңгелек фланеці және жоғарғы жағында алтыбұрышты пішіні бар арнайы бекіткіш болып табылады. Фланецтің төменгі бетінде әдетте үш дәнекерлеу шығыңқылары (немесе бастықтар деп аталады) болады. Бұл гайка шығыңқы жерлерді балқытқаннан кейін қарсылық дәнекерлеу (бастық дәнекерлеу) арқылы металл қаңылтырға мықтап дәнекерленген, осылайша тұрақты бұрандалы байланысқа қол жеткізіледі.

Кәдімгі дәнекерлеу гайкаларымен салыстырғанда, алтыбұрышты фланецті дәнекерлеу гайкаларында қысымды тарату және жұқа парақ құрамдас бөліктерін ұсақтаудан қорғау үшін тегіс шайбаларды алмастыра алатын фланец беті бар. Сонымен қатар, алтыбұрышты бастың дизайны болтты құрастыру үшін стандартты кілттерді немесе розеткаларды пайдалануды ыңғайлы етеді. Бұл өнім автомобиль корпустары, тұрмыстық техниканың қабықтары, электр шкафтары және механикалық жабдықтар сияқты жұқа қаңылтыр құрылымдарының бұрандалы қосылым сценарийлерінде кеңінен қолданылады.

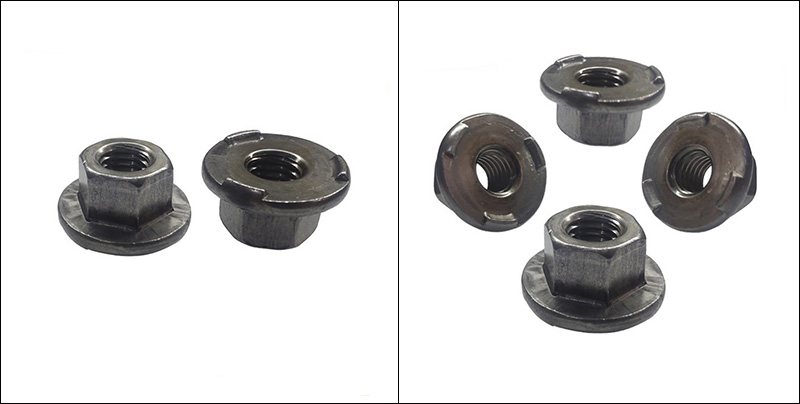

Hexagon Flange Weld Nuts

Негізгі құрылымдық ерекшеліктері

Алты бұрышты фланецті дәнекерлеу гайкаларының құрылымдық дизайны үш негізгі мақсатқа негізделген: «сенімді дәнекерлеу, дәл орналастыру және ыңғайлы құрастыру». Негізгі құрылымдық белгілерді келесідей қорытындылауға болады:

（1） алты қырлы басы

Пішін: кәдімгі алтыбұрыш. Қарама-қарсы жақтардың өлшемдері ISO/DIN стандартты рұқсаттамаларына сәйкес келеді.

Функция: Арнайы құралдарды қажет етпей-ақ, оны ашық кілтпен немесе розеткамен оңай тартуға болады.

Артықшылығы: Кәдімгі алтыбұрышты гайкалармен үйлесімді, орнында құрастыруды және техникалық қызмет көрсетуді жеңілдетеді.

（2）Фланец негізі

Пішін: үлкейтілген фланец беті

Функция: дайындамамен жанасу аймағын ұлғайту, қысымды бөлу және жұқа парақ материалының деформациялануын болдырмау.

Тегіс шайбаларды ауыстырып, құрамдас бөліктер мен құрастыру қадамдарының санын азайтыңыз.

Артықшылықтары: қосылым сенімділігін арттырады және жалпы шығындарды азайтады.

（3）Дәнекерлеу проекциялары

Бұл алтыбұрышты фланецті дәнекерлеу гайкаларын қарапайым фланецті гайкалардан ерекшелендіретін ең маңызды қасиет.

Ерекшелік	Сипаттама
Саны	Стандартты дизайн фланецтің төменгі беті бойынша 120 ° біркелкі бөлінген 3 бөліктен тұрады.
Пішін	Сфералық немесе конустық пішінді, өткір жиектері жоқ тегіс және дөңгелектелген үстіңгі жағы.
Биіктігі	0,5 - 0,8 мм (негізгі материалдың қалыңдығына қарай реттеледі)
Функция	① Қарсылық дәнекерлеу кезінде шығыңқы жерлер алдымен балқып, тұрақты балқыған өзек түзеді;② Дәнекерлеудің жылжуын болдырмау үшін үш нүктелі автоматты орталықтандыруға қол жеткізіледі; ③ Дәнекерлеу процесінде болмаған кезде дайындаманы уақытша орнында ұстауға болады, бұл автоматтандырылған өндіріс желісін орналастыруды жеңілдетеді.
Артықшылықтары	Дәнекерлеудің енуі біркелкі, позициялау дәлдігі жоғары және ол роботтандырылған автоматтандырылған дәнекерлеуге жарамды.

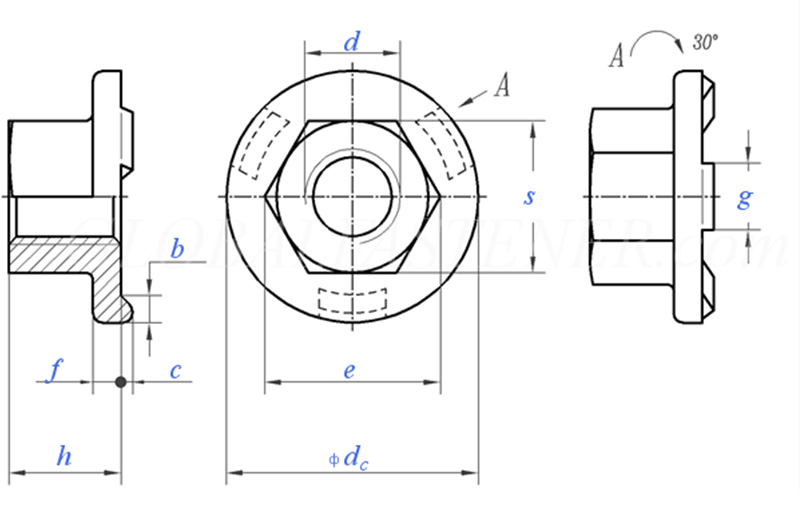

Hexagon Flange Weld Nuts

Жіп өлшемі			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Дөрекі жіп қадамы		0.8	1	1.25	1.5	1.75	2	2
P	Жіңішке жіп қадамы		/	/	/	/	15	1.5	1.5
C	Номиналды өлшем	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
DC	макс		15.5	18.5	22.5	26.5	30.5	33.5	36.5
DC	мин		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	мин		8.2	10.6	13.6	16.9	19.4	22.4	25
e	макс		8.5	10.9	14	17.5	20	23	26
f	Номиналды өлшем	±0,25	1.7	2	2.5	3	3	4	4
g	Номиналды өлшем	±0,1	4	5	6	7	8	8	8
m	мин		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	макс		5	7	10	13	15	17	19.5
S	макс		8	10	13	16	18	21	24
S	мин		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	макс=номиналды өлшем		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	мин		2	2.5	2.5	2.75	3	3.25	3.5
1000 дана кг үшін			/	5.7	12.2	21.8	29.4	45.8	/
