Алты қырлы фланецті дәнекерлеу гайкалары

Қытайдан Xiaoguo® фланецті беті алтыбұрышты фланецті дәнекерлеу гайкалары жұмыс кезінде тегіс тығыздағышты ауыстырып, тығыздағыштарды сатып алу және құрастыру процесін үнемдейді. Өнімнің жалпы құны 30%-ға арзандады. Бұл инженерлік сатып алулар үшін таңдаулы таңдау. Егер сізді қызықтырса, хабарлама қалдырыңыз, біз бағалар тізімін береміз.

Сұрау жіберу

Өнім Сипаттамасы

Дәнекерлеу процесі

Алты бұрышты фланецті дәнекерлеу гайкаларының негізгі дәнекерлеу процесі қарсылық нүктелік дәнекерлеу болып табылады. Бұл тиімді және сенімді қосылу әдісі. Жұмыс принципі керемет: Гайканың фланецті беті мұқият жобаланған шығыңқы жерлермен жабдықталған. Дәнекерлеу тогы өткен кезде бұл шығыңқылар кедергінің ең жоғары концентрациясы бар аймақтарға айналады. Үлкен қысым астында олар тез ериді, осылайша күшті дәнекерлеу өзегін құрайды. Жұмыс процесін төрт кезеңге бөлуге болады:

（1）Орналастыру және қысым

Автоматты беру жүйесі алты қырлы фланецті дәнекерлеу гайкаларын негізгі материалға дәл орналастырады. Жоғарғы және төменгі электродтар алдын ала орнатылған қысымды қолдана отырып, гайка мен металл қаңылтырдың тығыз орналасуын қамтамасыз етеді.

（2） Электр жылыту

Шығыңқы жерлерден әп-сәтте бірнеше мың ампер ток өтіп, олардың астындағы аймақ тез еріп кетті.

（3） Қысымды ұстау және кристалдану

Ток тоқтатылғаннан кейін электрод қысымын ұстап тұру жалғасады, бұл балқытылған металдың қысым астында салқындауына және кристалдануына мүмкіндік береді, тығыз дәнекерлеу өзегін құрайды.

（4）Қалпына келтіру және аяқтау

Электрод көтеріліп, бір дәнекерлеу циклі аяқталды. Дәнекерленген гайка қаңылтырмен біріктірілген және оның жіп күші әдетте негізгі материалдың өзінен жоғары.

Hex Flange Welding Nuts

Процестің негізгі параметрлері

Алты қырлы фланецті дәнекерлеу гайкалары үшін ең тамаша дәнекерлеу сапасына қол жеткізу үшін келесі үш негізгі параметрді дәл бақылау өте маңызды:

（1） Дәнекерлеу тогы

Бұл дәнекерлеу беріктігіне әсер ететін негізгі фактор. Егер ток тым төмен болса, ол аяқталмаған дәнекерлеуге әкеледі; егер ол тым жоғары болса, ол алтыбұрышты фланецті дәнекерлеу гайкаларының шашырауына немесе тіпті «күйіп кетуіне» әкелуі мүмкін.

（2） Электрод қысымы

Дайындаманың тығыз байланыста болуын қамтамасыз ету үшін жеткілікті қысымды қамтамасыз ету қажет, бірақ шамадан тыс қысым шығыңқы жерлерді мерзімінен бұрын басып, осылайша дәнекерлеу әсерін әлсіретуі мүмкін.

（3） Дәнекерлеу уақыты

Ол әдетте өте қысқа (бірнеше ондаған миллисекундтар) және гайканың қызып кетуіне жол бермей, жылу кірісін басқару үшін қолданылады.

Мысал ретінде жалпы M8 Hex фланецті дәнекерлеу гайкалары бар 1,5 мм төмен көміртекті болат пластинаны дәнекерлеуді алыңыз. Анықтамалық параметрлер мыналар:

Электрод қысымы: 2,5 - 4,0 кН

Дәнекерлеу тогы: 8 - 11 кА

Дәнекерлеу уақыты: 8 - 15 цикл (шамамен 0,16 - 0,3 секунд)

Hex Flange Welding Nuts

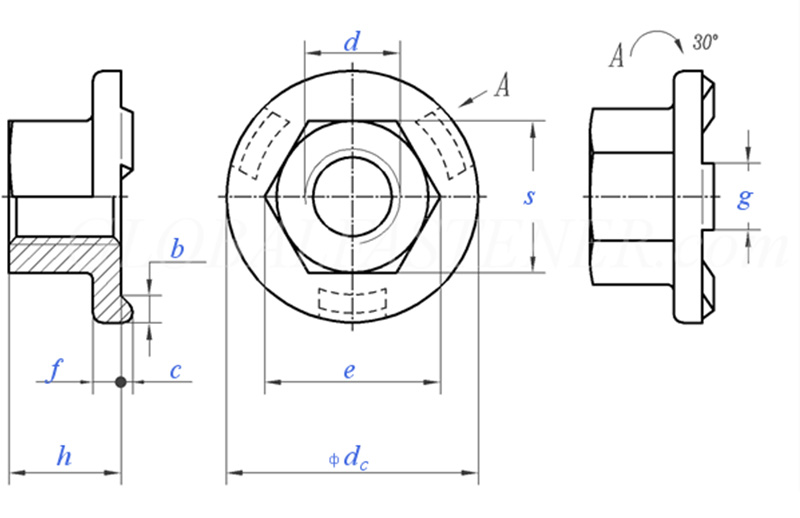

Жіп өлшемі			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Дөрекі жіп қадамы		0.8	1	1.25	1.5	1.75	2	2
P	Жіңішке жіп қадамы		/	/	/	/	15	1.5	1.5
C	Номиналды өлшем	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
DC	макс		15.5	18.5	22.5	26.5	30.5	33.5	36.5
DC	мин		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	мин		8.2	10.6	13.6	16.9	19.4	22.4	25
e	макс		8.5	10.9	14	17.5	20	23	26
f	Номиналды өлшем	±0,25	1.7	2	2.5	3	3	4	4
g	Номиналды өлшем	±0,1	4	5	6	7	8	8	8
m	мин		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	макс		5	7	10	13	15	17	19.5
S	макс		8	10	13	16	18	21	24
S	мин		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	макс=номиналды өлшем		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	мин		2	2.5	2.5	2.75	3	3.25	3.5
1000 дана кг үшін			/	5.7	12.2	21.8	29.4	45.8	/
