6 Фланеці бар проекциялық алтыбұрышты дәнекерлеу гайкасы

Қытайлық жеткізуші және өндіруші Xiaoguo® 6 проекциялық алтыбұрышты фланецті дәнекерлеу гайкалары біркелкі дәнекерлеу нүктелерін және тіпті дәнекерлеу сапасын қамтамасыз ететін дәл суық бағыттау процесі арқылы шығарылады. Зауыттың жоғары өндірістік тиімділігі бар және өнімнің біліктілік деңгейі 99,8% құрайды, бұл тұтынушылардың кең ауқымды сатып алу қажеттіліктерін қанағаттандыра алады.

Сұрау жіберу

Өнім Сипаттамасы

Фланеці бар 6 проекциялық алтыбұрышты дәнекерлеу гайкасын қалай пайдалануға болады?

Фланеці бар 6 проекциялық алтыбұрышты дәнекерлеу гайкасын дұрыс пайдалану үш кезеңді қамтиды: дәнекерлеуге дейінгі дайындық, дәнекерлеу операциясы және дәнекерлеуден кейінгі тексеру және болтты құрастыру.

【1】Алдын ала дәнекерлеуге дайындық

（1）Жаңғақтардың сипаттамаларын растаңыз

Жіп сипаттамалары, өнімділік деңгейлері және бетті өңдеулер дизайнға сәйкес келетінін тексеріңіз. Қате техникалық сипаттамаларды пайдалану болттардың дұрыс орналаспауына немесе дәнекерлеу беріктігінің жеткіліксіз болуына әкеледі.

（2） Негізгі материалды тексеріңіз

Негізгі материал қалыңдығы гайка үшін ұсынылған диапазонда (әдетте 0,8-ден 3,0 мм-ге дейін) дәнекерленген металл болуы керек (мысалы, төмен көміртекті болат, мырышталған болат, тот баспайтын болат және т.б.)

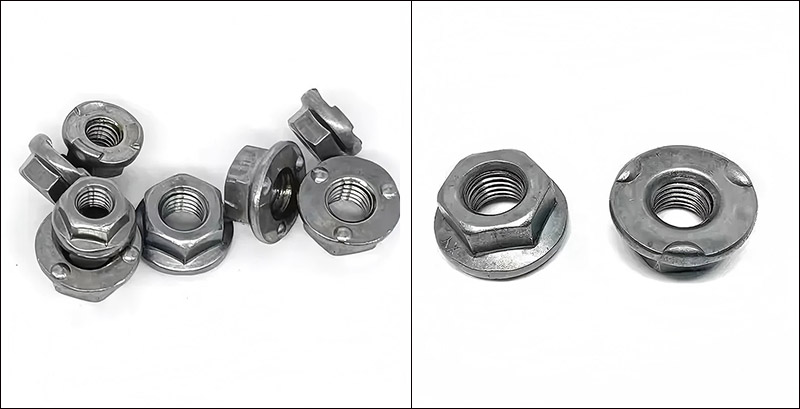

6 Projection Hex Weld Nut with Flange

【2】Дәнекерлеу операциясы

（1）Қолмен дәнекерлеу (бір бөліктер немесе шағын партиялар үшін)

Фланеці бар 6 проекциялық алтыбұрышты дәнекерлеу гайкасын төменгі электродты орналастыру істікшесіне фланец бетін төмен қаратып және шығыңқы жерлері дайындамаға тиіп тұрғандай етіп орналастырыңыз.

Дайындаманы (негізгі материалды) гайканың үстінен жабыңыз, сонда гайканың шығыңқы жерлері дайындамамен тығыз байланыста болады.

Дәнекерлеу машинасын іске қосыңыз, жоғарғы электродты төмендетіңіз, қысым жасаңыз және қуатты қосыңыз.

Қысымды қысқа уақыт ішінде ұстаңыз (қысымды ұстап тұру), балқытылған өзекті қатайтуға әкеледі.

Электродты көтеріп, дайындаманы алыңыз.

（2）Автоматтандырылған дәнекерлеу (үлкен партия)

Автоматты беру үшін діріл үстелін пайдаланып, гайкалар төменгі электродты орналастыру камерасына жіберіледі.

Роботтар немесе конвейер таспалары дайындамаларды дәнекерлеу станциясына жылжытады.

Дәнекерлеу процесі PLC арқылы бақыланады және параметрлер нақты уақытта бақыланады.

Дәнекерлеуден кейін автоматты разряд.

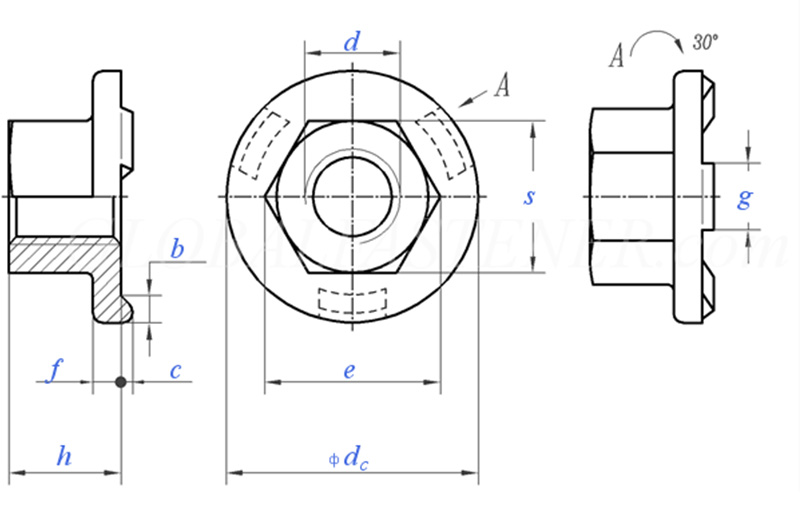

6 Projection Hex Weld Nut with Flange

Жіп өлшемі			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Дөрекі жіп қадамы		0.8	1	1.25	1.5	1.75	2	2
P	Жіңішке жіп қадамы		/	/	/	/	15	1.5	1.5
C	Номиналды өлшем	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
DC	макс		15.5	18.5	22.5	26.5	30.5	33.5	36.5
DC	мин		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	мин		8.2	10.6	13.6	16.9	19.4	22.4	25
e	макс		8.5	10.9	14	17.5	20	23	26
f	Номиналды өлшем	±0,25	1.7	2	2.5	3	3	4	4
g	Номиналды өлшем	±0,1	4	5	6	7	8	8	8
m	мин		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	макс		5	7	10	13	15	17	19.5
S	макс		8	10	13	16	18	21	24
S	мин		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	макс=номиналды өлшем		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	мин		2	2.5	2.5	2.75	3	3.25	3.5
1000 дана кг үшін			/	5.7	12.2	21.8	29.4	45.8	/

【3】Дәнекерлеуден кейінгі тексеру

（1）Сыртқы түрі: Көзбен шолу арқылы гайка қисаймағанын және фланецтің дайындамаға мықтап бекітілгенін тексеріңіз.

（2）Жіп өлшегіш: сынау үшін жіп өлшегішін пайдаланыңыз, жіп өлшеуіші біркелкі өтеді және тоқтау көрсеткіші тоқтайды.

（3） Момент сынағы: бұрау моментінің кілтін пайдаланып дәнекерленген гайкаға айналдыру моментін қолданыңыз. Гайка айналмайды, дәнекерлеу нүктесі жыртылмайды.

【4】Бекіткіш жинағы

Фланеці бар 6 проекциялық алтыбұрышты дәнекерлеу гайкалары бекітілгеннен кейін оларды болттарды орнату үшін пайдалануға болады.

（1）Жіпті туралау: Алдымен болтты қолдарыңызбен 2-3 айналыммен бұраңыз. Оның тегіс екендігі расталғаннан кейін құралды пайдаланыңыз.

（2）Тығыздау моменті: бұрауыш кілтін пайдаланыңыз және спецификацияларға сәйкес айналдыру моментін басқарыңыз.

（3）Бөлшектеу: оны қарапайым кілт арқылы оңай бөлшектеуге болады.
