Алтыбұрышты терең жағалы проекциялық дәнекерлеу гайкалары

Қытайда жасалған ең жаңа Xiaoguo® алтыбұрышты терең жағалы проекциялық дәнекерлеу гайкаларын таңдаңыз. Стандартты алтыбұрышты басы кәдімгі кілтке тамаша сәйкес келеді. Алтыбұрышты дизайн шағын аумақты алып жатыр, бұл оны шектеулі кеңістіктерде бекітуге және дәнекерлеуге жарамды етеді. Дәнекерлеу аяқталғаннан кейін болттарды тікелей тартуға болады.

Үлгі:JIS B1196-1.1-1982

Сұрау жіберу

Өнім Сипаттамасы

Алтыбұрышты терең жағалы проекциялық дәнекерлеу гайкаларының төменгі жағындағы үш дәнекерлеу шығыңқылары оларды қарапайым гайкалардан ерекшелендіретін негізгі құрылымдық белгілер болып табылады. Бұл үш нүкте 120°-та біркелкі таралады және қарсылық нүктелік дәнекерлеу процесінде келесі төрт негізгі рөлді атқарады:

（1）Ток шоғырланған және ол алдымен балқиды.

Шығыңқы нүктенің көлденең қимасының ауданы гайка негізіне қарағанда кішірек. Дәнекерлеу тогы өткенде, ток тығыздығы шығыңқы нүктеде күрт артып, қарқынды қарсылық жылуын тудырады, бұл шығыңқы нүктенің гайка корпусы мен негізгі металдан бұрын еріп кетуіне әкеледі.

（2）Үш нүкте адаптивті біркелкі емес жазықтықты анықтайды

Үш нүкте жазықтықты анықтайды. Тіпті негізгі материалдың бетінде шамалы тегіссіздік болса да (мысалы, май дақтары, ұсақ бұдырлар және ойыстар) немесе алтыбұрышты терең жағалы проекциялық дәнекерлеу гайкаларының төменгі беті мүлдем тегіс болмаса, үш шығыңқы нүкте кем дегенде үш нүктенің негізгі материалмен тұрақты байланыста болуын қамтамасыз ете алады. Бұл дәнекерлеу процесінің дайындаманың бетінің сапасына сезімталдығын айтарлықтай төмендетеді және дәнекерлеу сәттілігін жақсартады.

（3）Біркелкі дәнекерлеу күші бар үш симметриялы дәнекерлеу өзегін жасаңыз

Үш шығыңқылар қуатты қолданғанда бір уақытта балқиды және қысым астында біркелкі бөлінген үш дәнекерлеу өзегі пайда болады. Бір нүктелі немесе екі нүктелі дәнекерлеумен салыстырғанда, үш нүктелі құрылым дәнекерлеу беріктігінің біркелкі таралуына және бұралу мен тартылуға қарсы күштірек болуына әкеледі.

（4） Балқытылған металды шектеу және шашырауды азайту

Шығыңқы конструкция балқытылған металды шығыңқы жер орналасқан жергілікті аймақпен шектейді. Электрод қысымының әсерінен балқытылған металл шектеулі дәрежеде сыртқа таралады, бұл оның сығымдалу мүмкіндігін азайтады және шашыранды құрайды.

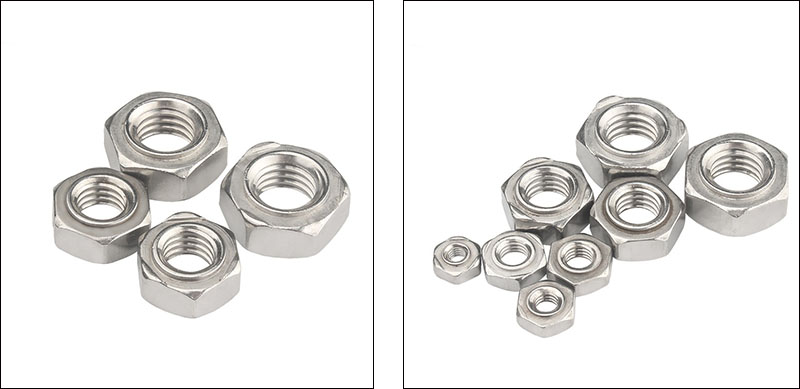

Hexagon Deep Collar Projection Weld Nuts

Күнделікті тексеру

Алтыбұрышты терең жағалы проекциялық дәнекерлеу гайкалары қарсылық нүктелі дәнекерлеу арқылы дайындамаға тұрақты түрде бекітіледі. Қалыпты пайдалану жағдайында ол күнделікті күтімді қажет етпейді. Дегенмен, ұзақ мерзімді қызмет көрсетуде немесе белгілі бір ортада тиісті тексерулер мен техникалық қызмет көрсету оның қызмет ету мерзімін ұзарта алады және қосылымның сенімділігін қамтамасыз етеді.

（1）Дәнекерлеу нүктесінің көрінісі

Көрнекі түрде немесе үлкейткіш әйнек көмегімен қадағалаңыз, ешқандай жарықтар, тот және дәнекерлеудің ажырау белгілері болмауы керек. Жарықтар немесе дәнекерленген жіктер табылса, дәнекерлеуді қайта дәнекерлеу немесе гайканы ауыстыру қажет.

（2）Фланец/Негізді орнату

Фланец бетінің дайындамаға ешбір майыспай мықтап бекітілгенін тексеру үшін визуалды тексеру. Бұрылыс дәнекерлеудің нашар екенін көрсетуі мүмкін және беріктігін бағалау керек.

（3）Жіптің шарты

Өлшеу құралын немесе визуалды тексеруді пайдаланып, егер жіп ешбір сырғанаусыз немесе темір үгінділері бітеліп қалмаса, өзгерту қажет емес. Аздап бітелу болса, шүмегі бар рейкті қолдануға болады; сырғанау болса, алтыбұрышты терең жағалы проекциялық дәнекерлеу гайкаларын ауыстыру қажет.

（4） Тотқа қарсы қабат

Қаптаманың немесе әрлеудің тоттың үлкен аумақтары жоқтығына көз жеткізу үшін визуалды тексеру. Жергілікті тотты тоттануға қарсы бояу немесе суық мырыштау спрейін қолдану арқылы жоюға болады.

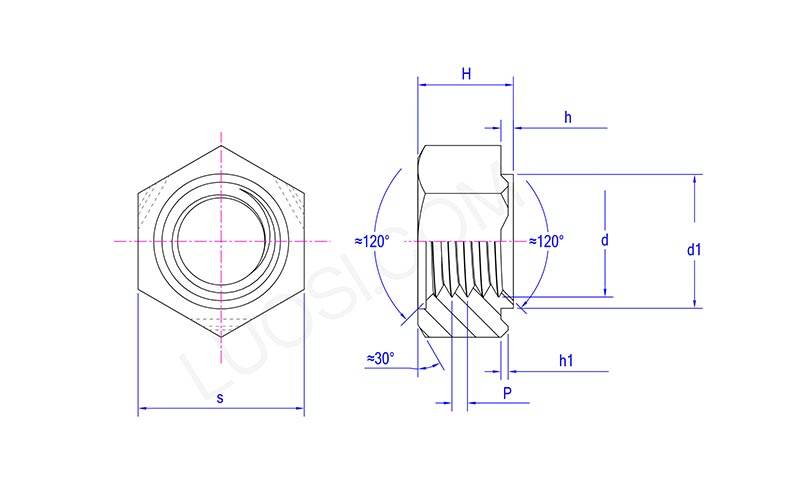

Hexagon Deep Collar Projection Weld Nuts

дүйсенбі	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1.25\|1.5	1,25\|1,75
s макс	11	11	13	15	17	19
с мин	10.57	10.57	12.57	14.57	16.57	18.48
H макс	5	5	6	7.5	9	11
H мин	4.7	4.7	5.7	7.14	8.64	10.57
d1 макс	6.9	6.9	8.9	10.9	12.9	14.9
d1 мин	6.7	6.7	8.7	10.7	12.7	14.7
сағ макс	0.8	0.8	0.8	0.8	1.2	1.2
сағ мин	0.6	0.6	0.6	0.6	1	1
h1 макс	0.5	0.5	0.5	0.5	0.7	0.7
сағ1 мин	0.3	0.3	0.3	0.3	0.5	0.5
