DIN 929 алтыбұрышты дәнекерлеу гайкалары

Қытайлық жеткізуші ретінде Xiaoguo® әрқашан жоғары сапалы DIN 929 алтыбұрышты дәнекерлеу гайкаларын қосуға беріктігі мен берік құрылымымен қамтамасыз етеді. Дәнекерлеу нүктелері дірілге байланысты босап кетпейді және жиі тербелетін жабдыққа жарамды. Сатып алудан бұрын сынақ үшін тегін үлгілерді алуға өтініш бере аласыз.

Үлгі:JIS B1196-1.1-1982

Сұрау жіберу

Өнім Сипаттамасы

DIN 929 алтыбұрышты дәнекерлеу гайкаларына арналған DIN 929 стандартымен анықталған стандарт M3 - M16 үшін өрескел және жұқа жіптердің сипаттамаларын анықтайды және жиек ені мен гайка биіктігін қамтитын негізгі өлшемдерді нақты анықтайды. Бұл жаңғақтар негізінен А дәрежелі дәлдікке ие және әдетте көміртегі мөлшері 0,25% аспайтын болаттан жасалған. Оларды әртүрлі өнімділік дәрежелерінің болттарымен бірге пайдалануға болады.

（1）Метрикалық өрескел жіп өлшемдерінің кестесі (бірлік: мм)

Жіптің сипаттамасы d1	Қадам P	Қарама-қарсы жақтардың максималды ені s (макс)	Гайканың максималды биіктігі м (макс)	Ең аз диагональ ені e (мин)	Мың данадағы салмақ (кг)
М3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

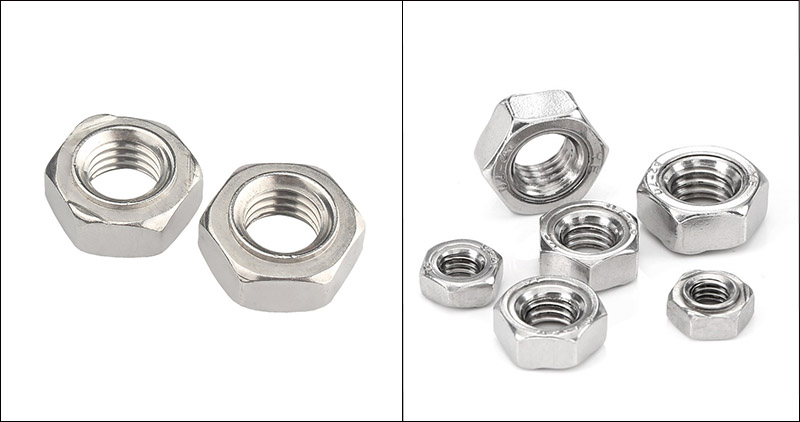

DIN 929 Hexagon Weld Nuts

（2）Жіңішке жіптің сипаттамасы

Дәлірек реттеулерді қажет ететін қолданбалар үшін DIN 929 алтыбұрышты дәнекерлеу гайкалары диаметрі 8 мм-ден 16 мм-ге дейінгі спецификациялары бар метрикалық жіңішке бұрандалы бұрандаларды да қолдайды. Таңдалатын жіңішке бұрандалы бұрандалар үшін диаметрлер мен қадамдардың комбинациясы төменде берілген:

M8: Жіңішке жіптің қадамы 1 мм (стандартты өрескел жіптің қадамы 1,25 мм).

M10: Жіңішке жіптің қадамы 1 мм немесе 1,25 мм болуы мүмкін (стандартты өрескел жіп 1,5 мм).

M12: Жіңішке жіптің қадамын 1,25 мм немесе 1,5 мм ретінде таңдауға болады (стандартты өрескел жіп 1,75 мм).

M14 / M16: 1,5 мм жіңішке қадамды жіптерді қамтамасыз етіңіз.

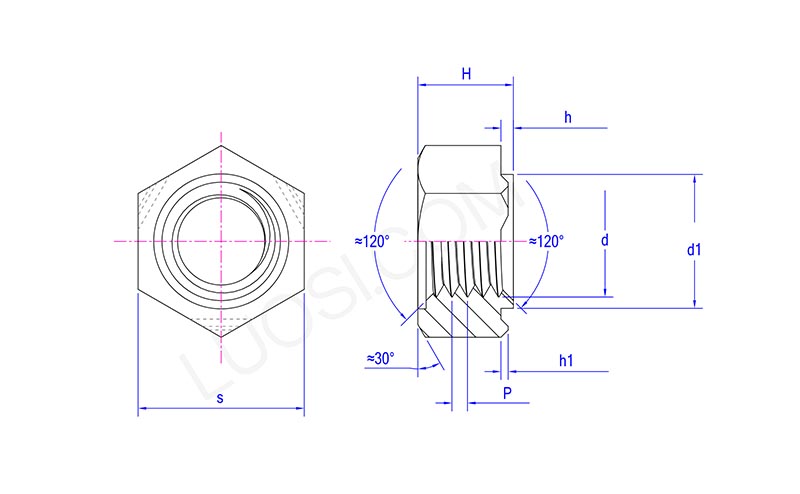

DIN 929 Hexagon Weld Nuts

дүйсенбі	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1.25\|1.5	1,25\|1,75
s макс	11	11	13	15	17	19
с мин	10.57	10.57	12.57	14.57	16.57	18.48
H макс	5	5	6	7.5	9	11
H мин	4.7	4.7	5.7	7.14	8.64	10.57
d1 макс	6.9	6.9	8.9	10.9	12.9	14.9
d1 мин	6.7	6.7	8.7	10.7	12.7	14.7
сағ макс	0.8	0.8	0.8	0.8	1.2	1.2
сағ мин	0.6	0.6	0.6	0.6	1	1
h1 макс	0.5	0.5	0.5	0.5	0.7	0.7
сағ1 мин	0.3	0.3	0.3	0.3	0.5	0.5

Материалды таңдау

DIN 929 алтыбұрышты дәнекерлеу гайкаларына арналған материалды таңдау олардың дәнекерлеу өнімділігіне, механикалық беріктігіне, коррозияға төзімділігіне және құнына тікелей әсер етеді.

（1）Дәнекерлеу өнімділігі

Қарсылықты нүктелік дәнекерлеу үшін гайка материалының көміртегі мөлшері ≤ 0,25% болуы керек. Әйтпесе, дәнекерлеу қызуы әсер еткен аймақта жарықтар немесе сынғыш сынықтар пайда болуы мүмкін.

Төмен көміртекті болат ең жақсы таңдау болып табылады, өйткені оның кең дәнекерлеу терезесі, шашырауы аз және дәнекерлеудің тұрақты бөлігі бар.

Орташа көміртекті болатты/легирленген болатты дәнекерлеу кезінде (мысалы, 35K, 40Cr) параметрлерді (ток, уақыт, салқындату жылдамдығы) қатаң бақылау қажет. Қажет болған жағдайда алдын ала қыздыру немесе баяу салқындату қажет.

Тот баспайтын болаттан жақсы дәнекерлеу өнімділігі бар, бірақ оны баспайтын болаттан жасалған негізгі материалмен сәйкестендіру керек және арнайы электродтарды пайдалану керек.

（2）Механикалық беріктік талаптары

4.8 / 6.8 маркасы (төмен көміртекті болат): Жалпы қаңылтыр металды қосылыстарға және жүк көтермейтін аймақтарға жарамды.

8.8 / 10.9 маркасы (орта көміртекті болат/легирленген болат): Айтарлықтай кернеуге немесе дірілге төтеп беруді қажет ететін құрылымдар үшін қолайлы (мысалы, автомобиль шассиі, орындықтар).

A2-70 / A4-70 (Тот баспайтын болат): Беріктігі 6.8 және 8.8 сыныптары арасында, орташа жүктеме талаптарын қанағаттандыра алады.

（3）Тот басуға төзімді орта

Ішкі құрғақ орта: төмен көміртекті болат + электромырыштау жеткілікті.

Сыртқы ылғалға төзімділік: төмен көміртекті болат + ыстық мырыштау немесе Dacromet жабыны.

Жоғары тұзды спрей / теңіз ортасы: пассивациямен өңделген тот баспайтын болат 316 (A4-70) немесе 304 (A2-70).

Тағам/Денсаулық: Тот баспайтын болат 304 табиғи түсінде.

（4）Шығындарды бақылау

Төмен көміртекті болаттың құны ең төмен, ал баспайтын болаттың құны төмен көміртекті болаттан шамамен 2-3 есе жоғары.

Өнімділік талаптарын қанағаттандыра отырып, сатып алу құнын төмендету үшін төмен көміртекті болат DIN 929 алтыбұрышты дәнекерлеу гайкаларына артықшылық беру керек.
