Алты қырлы проекциялық дәнекерлеу гайкалары

Болттар мен шайбалардың тіркесімімен салыстырғанда, Xiaoguo® Hex проекциялық дәнекерлеу гайкалары жеңілдетілген және түгендеуді басқаруды жеңілдетеді. Егер қызығушылық танытқан тұтынушылар болса, біз олардың бір бөлігін өнімді алдын ала сынау үшін тегін үлгілер ретінде ұсына аламыз.

Үлгі:JIS B1196-1.1-1982

Сұрау жіберу

Өнім Сипаттамасы

Hex проекциялық дәнекерлеу гайкаларын орнату негізінен қарсылық нүктелік дәнекерлеу арқылы жүзеге асырылады. Мұнда орнату нұсқаулығы берілген.

【1】Дәнекерлеуге дайындық

（1） Жұмыс бөлігін дайындау

①Материалға қойылатын талаптар: Негізгі материал қалыңдығы әдетте 0,5 мм-ден 5,0 мм-ге дейін болатын дәнекерленген металл болуы керек (мысалы, төмен көміртекті болат, мырышталған болат, тот баспайтын болат және т.б.).

②Бетті тазалау: Дәнекерлеу алдында негізгі материалдың дәнекерлеу аймағындағы май, тот, бояу және мырышталған қабаттар сияқты барлық ластаушы заттарды алып тастау керек.

③Орналасу саңылауларын өңдеу: Пилоттық гайкалар үшін (бағыттауыш түйреуіштері бар) негізгі материалда орналастыру тесіктерін алдын ала бұрғылау қажет.

（2） Дәнекерлеу жабдықтары

①Дәнекерлеу қуат көзі: орташа жиілікті инверторды тұрақты ток дәнекерлеу машинасын пайдалану ұсынылады.

②Дәнекерлеу машинасының сыйымдылығы: Дәнекерлеу машинасының дәнекерлеу параметрлерінің қалыпты жұмыс ауқымында болуын қамтамасыз ету үшін жеткілікті қуат сыйымдылығы болуы керек.

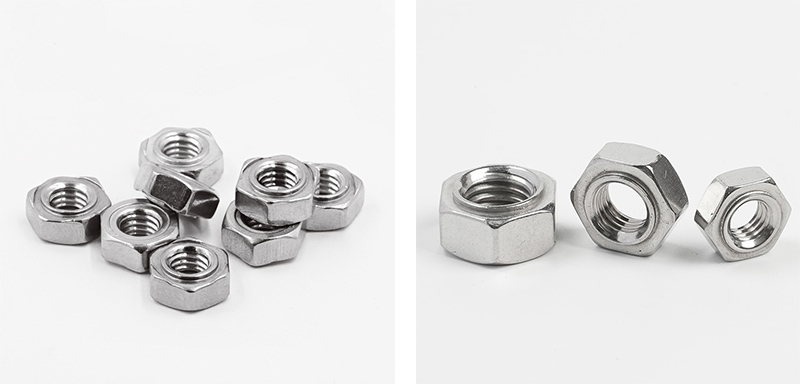

Hex Projection Weld Nuts

【2】Дәнекерлеу параметрінің параметрлері

（1） Электрод қысымы

Шағын көміртекті болаттан жасалған дәнекерлеу гайкалары: 300 - 1000 psi (шамамен 2,1 - 6,9 МПа)

Үлкен дәнекерлеу гайкалары: 1000 - 2000 psi (шамамен 6,9 - 13,8 МПа)

Тот баспайтын болаттан жасалған дәнекерлеу гайкалары: 1500 ~ 5000 psi (шамамен 10,3 ~ 34,5 МПа)

（2）Дәнекерлеу тогы

Дәнекерлеу тогын алты қырлы проекциялық дәнекерлеу гайкаларының сипаттамаларына, негізгі материалдың қалыңдығына және материалға негізделген сынақ дәнекерлеу арқылы анықтау керек. Егер ток тым төмен болса, ол аяқталмаған дәнекерлеуге әкеледі; егер ол тым жоғары болса, ол шашырау немесе дәнекерлеуді тудыруы мүмкін.

（3）Дәнекерлеу уақыты

Ол әдетте циклдармен өлшенеді. 1 цикл = 1/50 секунд = 0,02 секунд (50 Гц қуат көзі үшін).

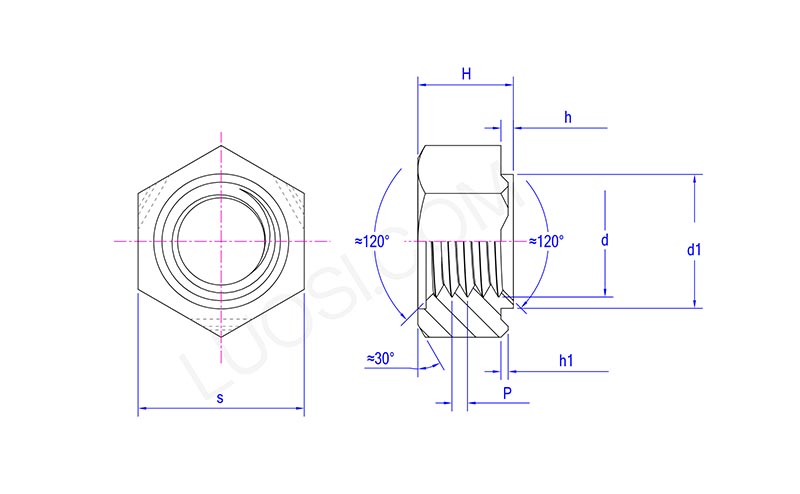

Hex Projection Weld Nuts

дүйсенбі	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1.25\|1.5	1,25\|1,75
s макс	11	11	13	15	17	19
с мин	10.57	10.57	12.57	14.57	16.57	18.48
H макс	5	5	6	7.5	9	11
H мин	4.7	4.7	5.7	7.14	8.64	10.57
d1 макс	6.9	6.9	8.9	10.9	12.9	14.9
d1 мин	6.7	6.7	8.7	10.7	12.7	14.7
сағ макс	0.8	0.8	0.8	0.8	1.2	1.2
сағ мин	0.6	0.6	0.6	0.6	1	1
h1 макс	0.5	0.5	0.5	0.5	0.7	0.7
сағ1 мин	0.3	0.3	0.3	0.3	0.5	0.5

【3】Электроды таңдау және жобалау

（1） Электрод материалы

CuCrZr: Жақсы электр өткізгіштігі мен қаттылығы бар мыс қорытпасының түрі

W/Cu: Жоғары қаттылық және жақсы тозуға төзімділік

（2） Электрод беті

Алты қырлы проекциялық дәнекерлеу гайкалары мен дайындама арасындағы біркелкі қысымды қамтамасыз ету үшін электрод беті тегіс және дұрыс орталықтандырылған болуы керек.

Қуат электроды: тегіс электродтарды пайдалану ұсынылады.

Төменгі электрод: ол оқшаулағыш орналастырғышпен жабдықталуы керек. Керамикалық немесе керамикамен қапталған орналастыру түйреуіштері ұсынылады.

(3) Электродтың пішіні мен өлшемі

Электродтардың өлшемі мен пішіні гайкалардың сипаттамаларына және дәнекерлеу орындарына сәйкес реттелуі керек. Т

【4】Дәнекерлеу операциясының қадамдары

（1）Орналастыру гайка: Алты қырлы проекциялық дәнекерлеу гайкаларын төменгі электродты орналастыру істікшесіне орналастырыңыз, бағыттаушы істікшіні дайындамадағы алдын ала бұрғыланған тесікпен туралаңыз және үш дәнекерлеу шығыңқылары негізгі материалмен жанасып тұрғанына көз жеткізіңіз.

（2）Дайындаманы орналастырыңыз: Дайындаманы гайканың үстіне қойып, шығыңқы жерлер негізгі материалмен тығыз байланыста болуын қамтамасыз етіңіз.

（3）Қысыңыз: жоғарғы электродты төмендетіңіз, алдын ала орнатылған электрод қысымын қолданыңыз және гайканы дайындамаға қысыңыз.

（4）Электрлік дәнекерлеу: дәнекерлеу тогын қосыңыз. Ток үш шығыңқы жер арқылы өтеді, ал шығыңқы жерлер қызып балқып, дәнекерлеу өзегін құрайды.

（5）Қысымды ұстап тұрудың кристалдануы: токты кесіңіз, электрод қысымын қысқа уақыт ішінде ұстап тұрыңыз, бұл балқыған ядроның қысым астында салқындауына және қатуына мүмкіндік береді.

（6）Қалпына келтіру аяқталды: электродты көтеріп, дайындаманы алыңыз.
