Алты қырлы дәнекерленген гайкалар

Xiaoguo® Hex дәнекерлеу гайкаларын дереу сатып алыңыз. Бұл гайкалардың төменгі жағында біркелкі бөлінген үш дәнекерлеу шығыңқылары бар. Ток шоғырланған, дәнекерлеу өзегі тұрақты, дәнекерлеуден кейін гайкалар ешқашан босамайды. Бұл дәнекерлеу процесінде гайкалардың ауытқу мәселесін тиімді болдырмайды.

Үлгі:JIS B1196-1.1-1982

Сұрау жіберу

Өнім Сипаттамасы

Алты қырлы дәнекерленген гайкалар - DIN 929 стандартына сәйкес келетін мамандандырылған бекіткіштің бір түрі. Олардың алтыбұрышты пішіні және төменгі жағында үш дәнекерлеу шығыңқы (кейбіреулерінде орналасу түйреуіштері) бар. Олар қарсылық нүктелі дәнекерлеу арқылы металл парақтарға тұрақты түрде бекітіледі және келесі болт қосылымдары үшін жоғары берік ішкі бұрандалы тесікті қамтамасыз етеді. Олардың басты ерекшелігі - дәнекерлеуден кейін олар ешқашан босап кетпейді. Hex дәнекерленген гайкалар автомобильдер, металл парақтар және қалыптар сияқты салаларда кеңінен қолданылады. Олар сондай-ақ тұрақты жаңғақтарды қолдануға болмайтын немесе бекітілген ішкі бұрандалы қосылым нүктесі ретінде қызмет ететін қатты және тұрақты бұрандалы қосылым қажет жерлерде қолданылады.

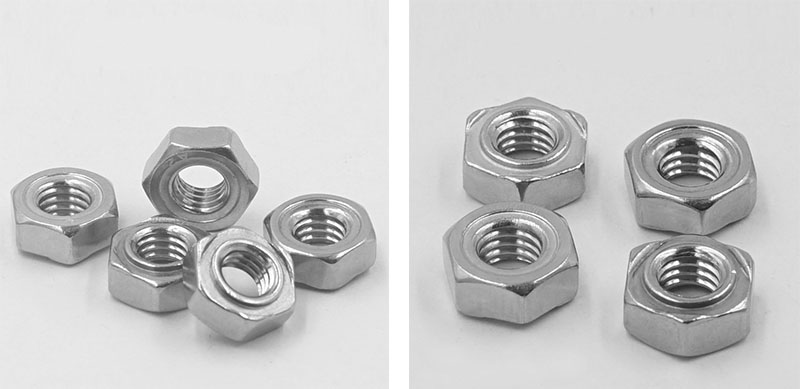

Hex Weld Nuts

Құрылымдық сипаттамалар

Hex Weld гайкасының құрылымдық дизайны үш негізгі мақсатқа негізделген: дәнекерлеу сенімділігі, орналасу дәлдігі және құрастырудың қарапайымдылығы.

【1】Алтыбұрышты пішін

（1）Пішін: тұрақты алтыбұрыш. Қарама-қарсы жақтардың өлшемдері DIN 929 стандартына сәйкес келеді. Оны арнайы құралдарды қажет етпей-ақ кәдімгі ашық кілтпен немесе розетка кілтімен қатайтуға болады.

（2）Қарама-қарсы жақ ені: Әртүрлі сипаттамаларда әртүрлі өлшемдер бар. Мысалы, M6 - 11 мм, M8 - 14 мм, M10 - 17 мм. Кілт үшін жеткілікті контакт аймағын қамтамасыз етіңіз.

（3）Жалпы биіктік: әдетте жіптің номиналды диаметрінен 0,8-1,0 есе. Жіптің қосылу ұзындығын және қосылым беріктігін қамтамасыз етіңіз.

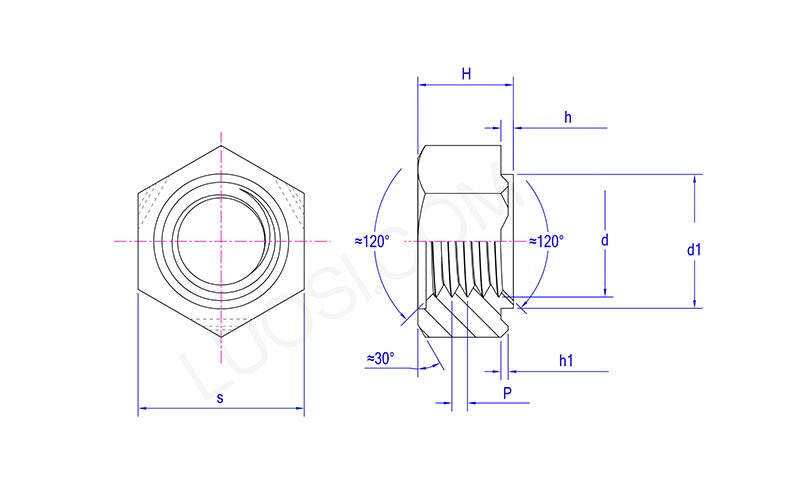

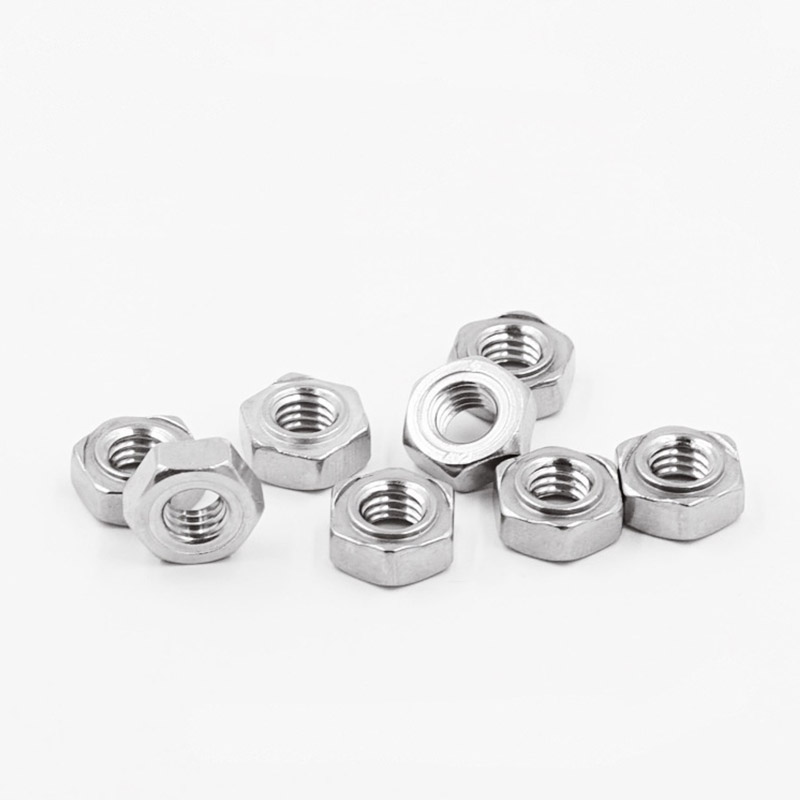

Hex Weld Nuts

дүйсенбі	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1.25\|1.5	1,25\|1,75
s макс	11	11	13	15	17	19
с мин	10.57	10.57	12.57	14.57	16.57	18.48
H макс	5	5	6	7.5	9	11
H мин	4.7	4.7	5.7	7.14	8.64	10.57
d1 макс	6.9	6.9	8.9	10.9	12.9	14.9
d1 мин	6.7	6.7	8.7	10.7	12.7	14.7
сағ макс	0.8	0.8	0.8	0.8	1.2	1.2
сағ мин	0.6	0.6	0.6	0.6	1	1
h1 макс	0.5	0.5	0.5	0.5	0.7	0.7
сағ1 мин	0.3	0.3	0.3	0.3	0.5	0.5

【2】Төменгі дәнекерлеу проекциялары

（1）Саны: 3 дана (120° біркелкі бөлінген). Үш нүкте жазықтықты анықтайды, бұл алтыбұрышты дәнекерлеу гайкасының негізгі материалмен сенімді байланыста болуын қамтамасыз етеді. Дайындаманың беті сәл тегіс емес болса да, сенімді дәнекерлеу әлі де кепілдік болуы мүмкін.

（2）Орналасуы: дәнекерлеу тұрақтылығын жақсарту үшін астыңғы беттің шетінде.

（3）Пішіні: сфералық немесе конустық пішінді, үстіңгі жағы тегіс. Қарсылықпен дәнекерлеу кезінде ток шоғырланады және ол ядроны қалыптастыру үшін балқуға басымдық береді.

（4）Биіктігі: 0,5 - 1,0 мм (арнайы мәндер спецификацияға және пластинаның қалыңдығына байланысты). Негізгі материалмен тығыз байланыста болуын және жеткілікті балқу көлемін қамтамасыз етіңіз.

【3】Орналастыру бағыттағышы (ұшқыш, қосымша құрылым)

（1）Бағыттауыш түйреуіш диаметрі: дайындаманың алдын ала бұрғыланған тесігінен аз (мысалы, φ9,6 мм немесе φ11,6 мм үшін M8)

（2）Бағыттауыштың биіктігі: 1,5 ~ 2,5 мм (тақтаның қалыңдығына қарай таңдалады)

【4】Ішкі жіп

（1）Жіптің сипаттамалары: метрикалық өрескел жіп M3 – M16 (жіңішке жіп бар), Imperial UNC 1/4″ – 5/16″

（2）Жіп дәлдігі: 6H (метрикалық), 2B (империялық)

（3） Жіп ұзындығы: жіптің жеткілікті ұзындығын қамтамасыз етіңіз

（4）Жіптің бағыты: кіреберіс ұшында қисық болуы мүмкін
