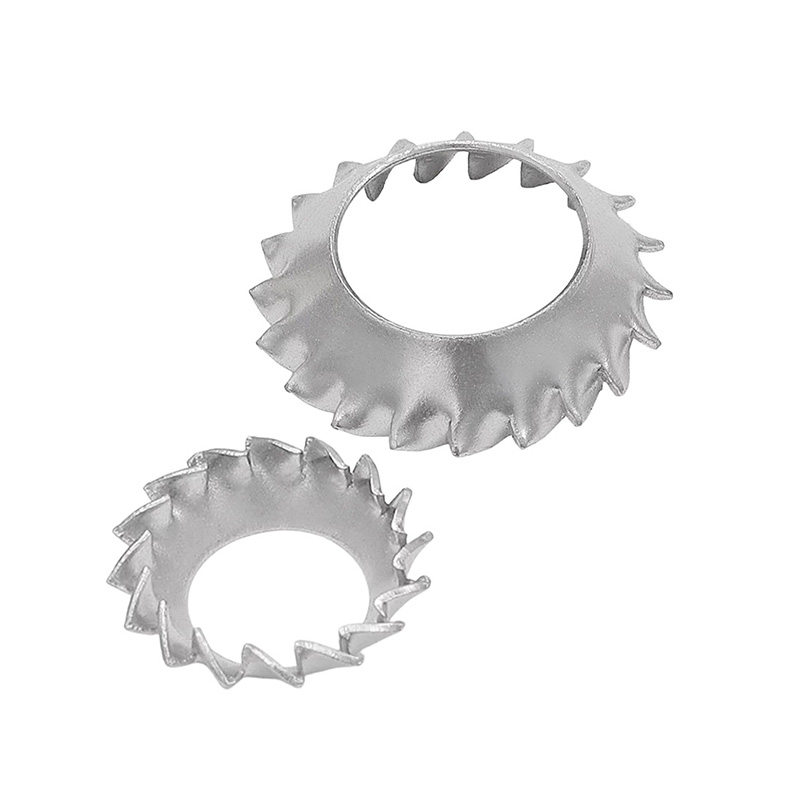

Сыртқы тістері бар конустық құлыпты шайбалар

Конустық серіппенің алдын ала жүктемесі

Сыртқы тіс тістері бар конустық құлыпты шайбалар бос күйінде таяз ыдыс пішінінде (конустық) және белгілі бір табиғи биіктігі бар.

Тығыздау операциясы басталған кезде, шайба ойыққа итеріліп, конустық құрылым бірте-бірте тегістелді.

Тегістелген шайба қысылғанына қарамастан, әрқашан өзінің бастапқы конустық пішініне оралуға ұмтылады, осылайша үздіксіз осьтік серпімділік күшін тудырады.

Бұл серпімді күш бұранданың басы мен дайындама арасында әрекет етеді, жіп үшін тұрақты алдын ала жүктемені сақтайды және термиялық кеңею, тозу немесе материалдың деформациясы нәтижесінде пайда болатын шағын саңылауларды өтейді.

Сыртқы тістің механикалық құлпы

Сыртқы тістері бар конустық бекіткіш шайбалардың сыртқы шеңберінде өткір радиалды тістер қатары бар.

Шайба тегістелген кезде, бұл сыртқы тістер дайындаманың бетіне тістеп, бірнеше механикалық ілінісулер жасайды.

Тістер тістегеннен кейін бұл шайба мен дайындама арасындағы айналуға қарсы кедергіні қосуға тең.

Бұл механикалық құлыптау механизмі діріл, соққы және динамикалық жүктемелерден туындаған қопсытуға тиімді қарсы тұра алады.

Қақпақты тегістеу

Сыртқы тістері бар конустық құлыпты шайбалардың конустық беті стандартты бұралмалы бұранда басының конустық бетіне сәйкес келеді.

Орнатқаннан кейін шайба дайындаманың ойығына толығымен енгізіледі, ал бұранданың басы дайындаманың бетімен бір деңгейде немесе одан сәл төмен болады.

Бұл құрастыру бетінің тегіс және тегіс болуын қамтамасыз етеді, ешқандай шығыңқы жерлер жоқ және қол тигізгенде ыңғайсыздық тудырмайды, басқа компоненттерге кедергі келтірмейді, тістер мен дайындама арасындағы торға әсер етпейді.

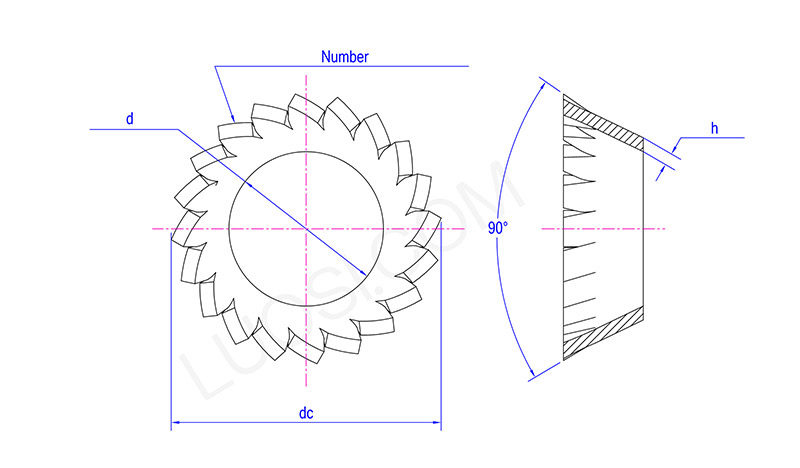

дүйсенбі	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d мин	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d макс	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
DC	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Тістердің саны мин	10	12	12	14	14	16	18	20	26	28	30

Жиі қойылатын сұрақтарға жауап берілді

（1）Қаттылық пен айналу моменті тұрақты ма?

Барлық сыртқы тіс тістері бар конустық құлыпты шайбалар термиялық өңдеу арқылы жасалған. Сериялық тапсырыстар үшін қаттылық, серпімділік және құлыптау моменті тұрақты сақталады.

（2） Сіз тегін үлгілерді бересіз бе?

A: Біз тегін стандартты үлгілерді ұсына аламыз, сатып алушы тек жүк құнын көтеруі керек.

（3）Стандартты және реттелетін өлшемдерге арналған MOQ қандай?

Стандартты өлшемдер шағын сынақ тапсырысын қолдайды. Таңдамалы стандартты емес заттарға шағын MOQ қажет, біз үлгі тапсырысты және жаппай өндірісті қабылдаймыз.
