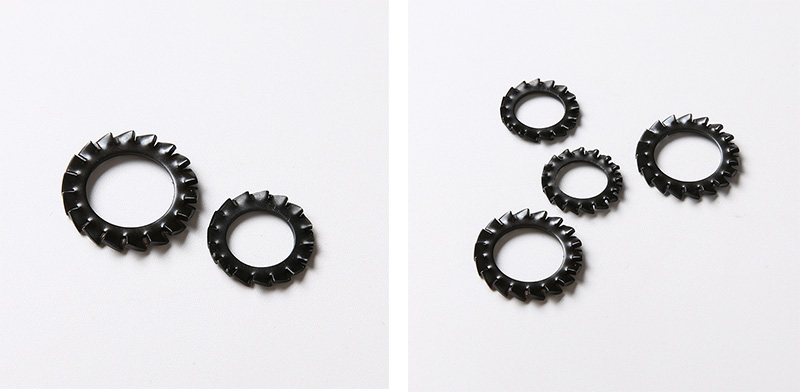

Сыртқы тістерді бекітетін шайбалар

Xiaoguo® Сыртқы тістерді құлыптау шайбаларының үлгісі пайдалы электрлік жерге қосуды қамтамасыз ете алады. Тығыздағыштың сыртқы тістері пайдалану кезінде оксид қабатын немесе жабынды сызып тастауы мүмкін, бұл электр шкафтарын қосу үшін пайдаланылуы мүмкін тұрақты металл байланыс жолын жасайды.

Сұрау жіберу

Өнім Сипаттамасы

Сыртқы тістерді құлыптау шайбаларының материалы оның қысу күшін, тот басуды болдырмау қабілетін және қолданылатын ортаны тікелей анықтайды.

（1） Серіппелі болат

Жалпы бағалар: 65Mn, C67S, SK5

Қаттылық: HRC 40–50

Ерекшеліктері: Серпімділік ең жақсы, ал тістеу күші ең күшті; тістер өткір және металл бетіне терең еніп кетуі мүмкін; бағасы төмен және шығын мен өнімділік арақатынасы жоғары.

Кемшіліктері: Жалаңаш болат тот басуға бейім және бетін өңдеуді қажет етеді; ол ылғалды немесе коррозиялық орталарға жарамайды.

Қолданылатын сценарийлер: Серіппелі болаттан жасалған Сыртқы тістерді бекітетін шайбалар жалпы салаларға, автомобильдерге, механикалық құрастыруға және үй ішіндегі құрғақ орталарға жарамды.

Жабын бетін өңдеу: Гальванизация (үй ішінде), Dacromet (сыртқы)

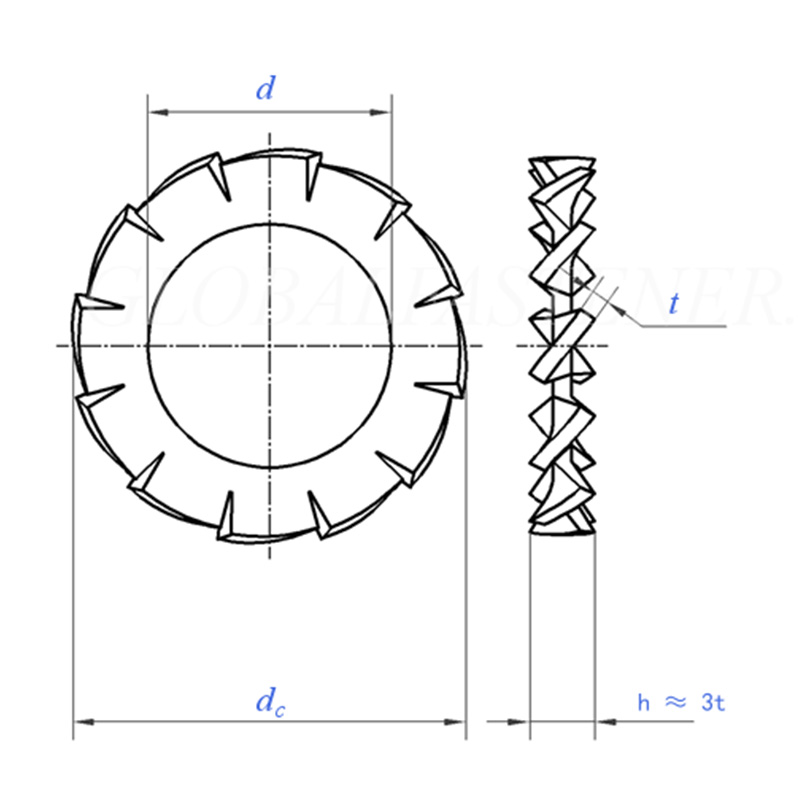

External Serrations Lock Washers

Өлшем		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мин=номиналды өлшем	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	макс=номиналды өлшем	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Тістердің саны	мин	9	9	9	9	10	11	11	12	14	14
1000 дана кг үшін		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Номиналды жіп диаметрі үшін		M1.6	М2	M2.5	М3	M3.5	M4	M5	M6	M7	M8

Өлшем		10.5	13	15	17	19	21	23	25	28	31
d	мин=номиналды өлшем	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	макс=номиналды өлшем	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Тістердің саны	мин	16	16	18	18	18	20	20	20	22	22
1000 дана кг үшін		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Номиналды жіп диаметрі үшін		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（2） Тот баспайтын болат

①A2 (304 баспайтын болат)

Қаттылық: шамамен HRC 25–35 (серіппелі болаттан жұмсақ)

Ерекшеліктері: Әмбебап коррозияға төзімділік, тоттанудың жақсы алдын алу қабілеті; тот баспайтын; қосымша жабынның қажеті жоқ; тістеу күші серіппелі болат сияқты күшті емес, бірақ ол жалпы тербелістерге жеткілікті.

Қолдану сценарийлері: ылғалды орта, тамақ жабдықтары, медициналық құрылғылар, жалпы ішкі және сыртқы тоттың алдын алу

②A4 (316 баспайтын болат)

Қаттылық: шамамен HRC 25–35

Ерекшеліктері: Құрамында молибден бар, хлоридті ионды коррозияға төзімді 'тұзды тұманға төзімді, теңіз суына төзімді, химиялық заттарға төзімді ； Құны 304-тен 30-50% жоғары.

Қолданылатын сценарийлер: 316 тот баспайтын болаттан жасалған сыртқы тістерді құлыптау шайбалары теңіз техникасы, кемелер, жағалау нысандары және химиялық зауыттар үшін жарамды.

（3） Фосфорлы қола

Белгіленуі: CuSn8, PB

Қаттылық: шамамен HRC 20–30 (төмен)

Ерекшеліктері: Ұшқын шығармайды (жарылыстан қорғалған); магниттік емес; жақсы өткізгіштік; коррозияға төзімді (бірақ 316 сияқты жақсы емес); төмен беріктігі, жоғары жүктеме үшін жарамсыз.

Қолданылатын сценарийлер: жарылыстан қорғалған орта, электрлік жерге қосу, магнетизмге сезімтал құралдар

（4） Жез

Модель нөмірі: H62, H65

Қаттылық: төмен (шамамен HRC 10–20)

Ерекшеліктері: Өткізгіш, жылу өткізгіш; сыртқы түрі алтын, сәндік; тотқа төзімділігі орташа; беріктігі төмен, тістер тозуға бейім.

Қолданылатын сценарийлер: Төмен вольтты электр, сантехника, пневматикалық қосқыштар, сәндік жинақтар

Жиі қойылатын сұрақтар

（1）Сыртқы тістерді бекітетін шайбалар үшін максималды температура қандай?

Гальванизациясы бар серіппелі болат әдетте -20 ° C-тан + 120 ° C-қа дейінгі температураға жарамды; тот баспайтын болат A2/A4 -200°C және +300°C дейін пайдалануға болады.

（2）Электрлік жерге қосу үшін қандай материал жақсы?

Жерге қосу тістердің бояу немесе оксид қабатына өтіп, өткізгіш жолды қалыптастыруды талап етеді. Тот баспайтын болаттан жасалған A2/A4 және фосфор қоласының барлығын пайдалануға болады.

（3）Сыртқы тістерді құлыптау шайбаларының магниттік қасиеттері бар ма?

Серіппелі болат магнитті, ал тот баспайтын болат A2/A4 дерлік магнетизмге ие емес (суық өңдеуден кейін әлсіз магнетизмге ие болуы мүмкін), ал фосфорлы қола мен жез мүлдем магниттік емес.
