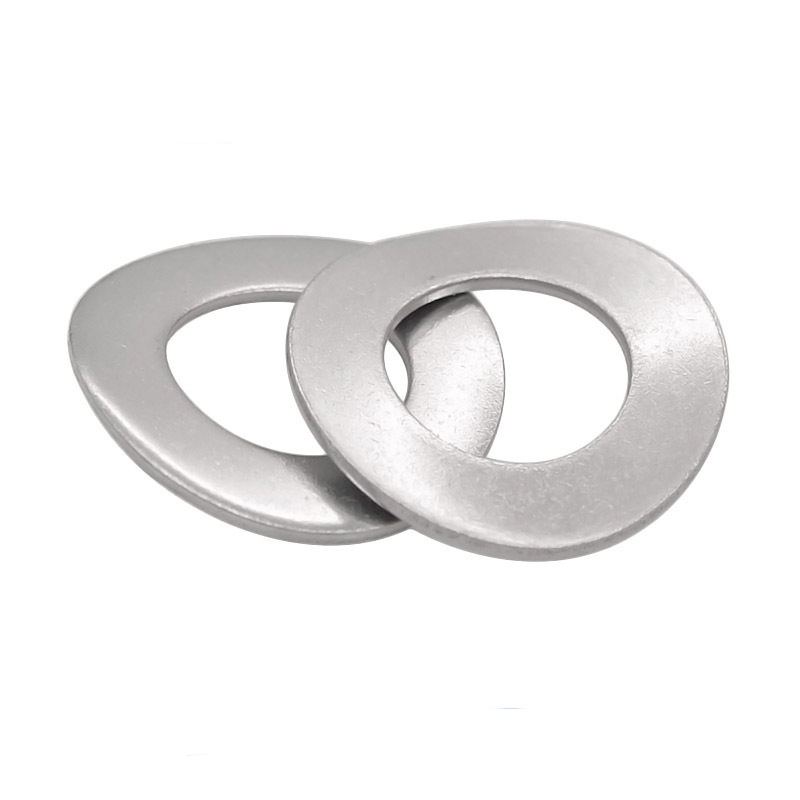

DIN137A иілген серіппелі шайба

Xiaoguo® фабрикасы шығарған DIN137A қисық серіппелі жуғыштың бірегей дизайны бар. Бұл дизайн мойынтіректер сияқты құрамдас бөліктер арасында тұрақты осьтік алдын ала жүктеме күшін қамтамасыз ете алады, осьтік саңылауларды жояды, шайбалардың шайқалуын болдырмайды және осылайша жалпы пайдалануға әсер етпейді.

Сұрау жіберу

Өнім Сипаттамасы

DIN137A қисық серіппелі шайба - бір немесе бірнеше доға тәрізді иілу құрылымы бар серпімді металл тығыздағыш. Ол доғаның өзіндік деформациясы арқылы серпімді алдын ала жүктеме күшін тудырады және болттар мен гайкалардың астына жиналады. Ол бекіткіштерді қосудағы саңылауларды жою, алдын ала жүктеме күшін сақтау, термиялық кеңеюді немесе тозуды өтеу және қалыпты дірілге қарсы тұру үшін қолданылады.

Аты	DIN137A иілген серіппелі шайба
Материал	Тот баспайтын болат/легирленген болат/көміртекті болат/жез/серіппелі болат
Стандарттар	DIN137A
Жіп	Метрика/Метрика
Өлшемдері	M2-M12
Аяқтау	Цинк/қара/табиғи/басқалар
Реттелетін	ИӘ
Үлгі	ИӘ

Құрылым Кіріспе

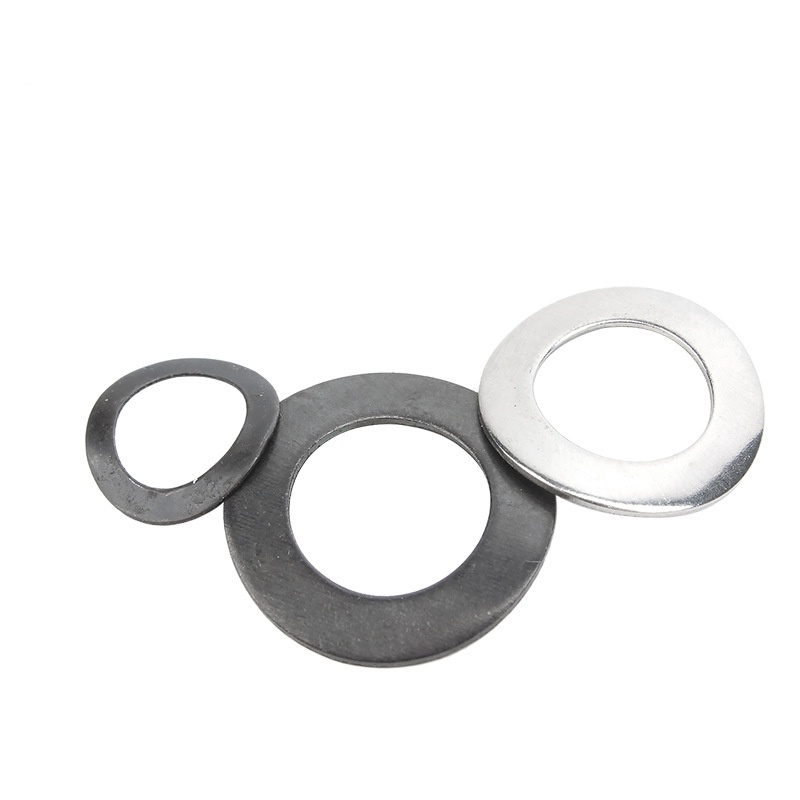

DIN137A қисық серіппелі шайбаның құрылымы қандай көрінеді? Қарапайым тілмен айтқанда, бұл доға пішіні бар шағын металл сақина.

【Жалпы пішін】

DIN137A қисық серіппелі шайба кәдімгі жалпақ жуғыш емес. Қолыңызбен ұстасаңыз, оның тегіс қалмай, өздігінен шығып кеткенін көресіз. Оның дөңес болу тәсіліне байланысты негізінен екі құрылым бар:

（1）Бір толқынды доға пішіні (кішкентай арка көпірі сияқты)

Бүкіл шайбаның бір доға пішіні бар, ортасы жоғарырақ, ал бүйірлері төменірек, шағын арка көпіріне ұқсайды. Бос күйінде оның табиғи биіктігі қалыңдығынан әлдеқайда үлкен. Ол тегістелген кезде кері күш пайда болады.

（2）Көп толқынды (толқынды картоп чипсы сияқты)

Шайбада екі немесе одан да көп толқындар бар, шыңдар мен аңғарлар кезектесіп, шеңбер бойымен айналдырады. Бұл құрылымды қысу кезінде деформация бір толқындағыдай маңызды емес, бірақ серпімділік біркелкі болады.

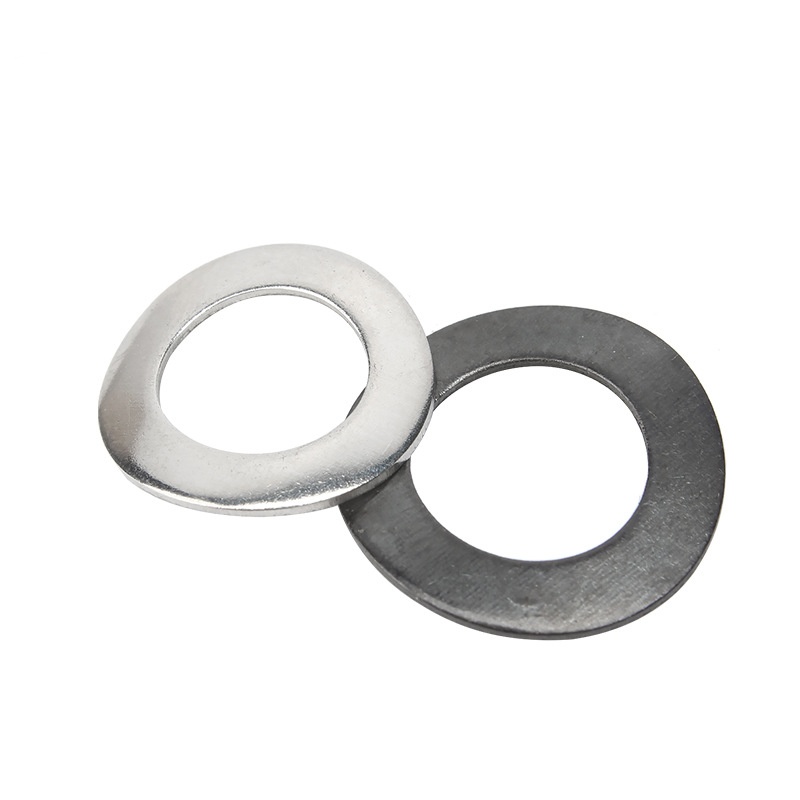

Шайбалардың бұл екі түрі де толық дөңгелек сақиналар болып табылады, олардың ортасында тесігі бар және жиектері кесілмейді. Материалдың қалыңдығы барлық жерде бірдей.

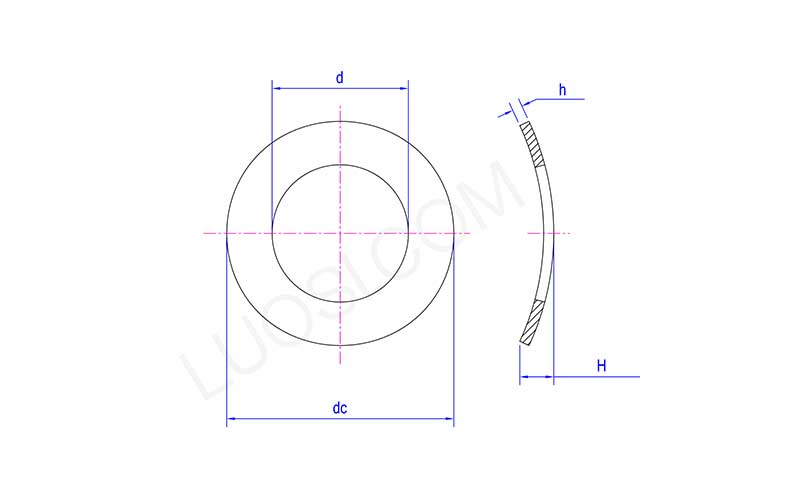

DIN137A Curved Spring Washer

дүйсенбі	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d макс	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
тұрақты ток мин	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
тұрақты ток макс	4.5	5.5	6	8	10	11	15	18
H мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H макс	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Негізгі құрылымдық бөліктер】

（1）Доға тәрізді контур (өзегі)

Тығыздауыш бос күйінде тегіс емес; оның орнына ол дөңгелек бағытта бір доға бетін (доғалы көпір сияқты) немесе бірнеше толқындарды (толқындар сияқты) ұсынады.

Бұл қисық/толқын пішіні серпімділік көзі болып табылады.

（2）Тұйық контурлы кесілмейтін

DIN137A қисық серіппелі шайба - бұл спиральды кесулері жоқ толық сақина.

（3） Біркелкі қалыңдық қимасы

Тығыздағыштың қалыңдығы бірте-бірте өзгермей немесе жергілікті жұқармай, бүкіл шеңбер бойымен біркелкі болады.

（4）Сыртқы диаметрдің ішкі диаметрге қатынасы

Сыртқы диаметрдің ішкі диаметрге қатынасы шайбаның қаттылығы мен тіреу аймағына әсер етеді.
