Конусты құлыпты сырғымалы сыртқы тістері бар шайбалар

Xiaoguo® зауытының кіріктірілген сыртқы тісті тістері бар конустық құлыпты шайбаларының кіріктірілген пішіні бар. Оларды салған кезде, олар бөлік бетімен немесе оның астында бір деңгейде отырады, осылайша бүкіл сыртқы беті тегіс және тегіс болады.

Сұрау жіберу

Өнім Сипаттамасы

Бұл сыртқы тісті тістері бар конустық бекітпелі шайбалар конус тәрізді құлыптау сақиналары шұңқыр профильді және сыртқы шетінде тістері бар. Шөгілген пішін оларды тереңдетілген монтаждау саңылауларына дәл орналастыруға мүмкіндік береді, осылайша бұранда басы бөліктің бетімен бірдей немесе оның астында болады. Бұранданы қатайтқанда, конус бөлігі тұрақты серіппелі қысыммен кері итеріледі, ал сыртқы тістер негізгі материалға тістейді. Бұл заттар дірілдегенде немесе жүк астында қозғалғанда бекіткіштің босап кетуіне жол бермейді.

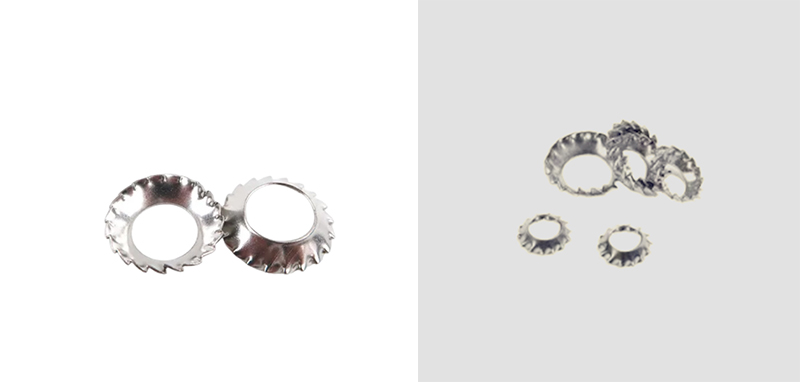

Countersunk External Tooth Serrated Conical Lock Washers

Орнату нұсқаулығы

Мұнда конустық бекітпелі сыртқы тіс тістері бар конустық бекіткіш шайбаларға арналған орнату нұсқаулығы берілген. Сіз оны операцияңыз үшін анықтама ретінде пайдалана аласыз.

（1）Таңдау сипаттамалары

Конусты бұрандалардың спецификацияларымен сыртқы тісті тісті конустық бекіткіш шайбалардың сәйкес ішкі және сыртқы диаметрлерін сәйкестендіріңіз. Тым үлкен немесе тым кішкентай болмау үшін техникалық сипаттамалар сәйкес болуы керек, бұл сәйкестікке және босаңсуға қарсы әсерге әсер етуі мүмкін.

（2）Орнату бағыты (Негізгі нүкте)

Конустық дөңес беті + бұранда басына қарайтын сыртқы тіс беті

Тегіс артқы беті дайындаманың қаңылтыр бетіне тығыз бекітілуі керек

Кері бағытта орнатпаңыз. Кері бағытта орнату серпімді алдын ала қатайту және тіс бетін бекіту функцияларын жоғалтады.

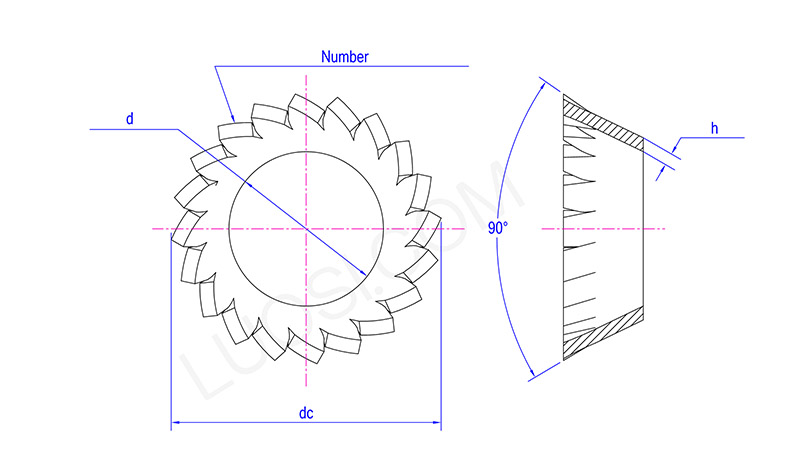

Countersunk External Tooth Serrated Conical Lock Washers

дүйсенбі	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d мин	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d макс	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
DC	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Тістердің саны мин	10	12	12	14	14	16	18	20	26	28	30

(3) Жуғышты дұрыс туралаңыз

Сыртқы тісті тісті конустық құлыпты шайбаларды бұрандаға сырғытыңыз, содан кейін бүкіл жинақты орнату тесігіне салыңыз. Шайбаның ішкі конусы бұранда басының бұрышына сәйкес келетіндей етіп тураланады.

(4) Алдымен қолмен тартыңыз

Бұранданы қолмен бұрау арқылы бастаңыз. Оны шайбаға қарсы тегіс ұстаңыз және оның түзу екеніне көз жеткізіңіз – еңкейтпеңіз.

(5) Стандартты моментке дейін тартыңыз

Кілтті пайдаланыңыз және әдеттегі айналу моментіне дейін тартыңыз. Конусты сәл тегістейтіндей етіп қысыңыз, ол серіппелі кернеу береді және сыртқы тістер бетіне ақырын тістеңіз.

(6) Назар аударатын бірнеше нәрсе

Шамадан тыс тартпаңыз – Ұсынылған моментті ұстаныңыз. Оны соғу үшін соққы кілтін пайдаланбаңыз.

Ешқашан шайбаларды жинамаңыз - әр бұранда үшін біреуін ғана пайдаланыңыз. Оларды жинақтау біркелкі емес қысым жасайды, шайбаны майыстырады және оның құлыптау қабілетін жояды.
