Жаға құлпы жуғыш

Босауға қарсы бөлшектердің басқа түрлерімен салыстырғанда, Xiaoguo® фабрикасы шығарған жаға құлпы жуғышының қалыңдығы жұқарақ. Пайдаланылған кезде олар көп орынды үнемдейді және аз орын алады, бұл оларды ықшам құрылымдарға қолайлы етеді.

Сұрау жіберу

Өнім Сипаттамасы

Жаға құлпы жуғышының құлыптау әсерін жоғалтпай кеңістікті үнемдеуінің себебі оның қалыңдығы мен сыртқы диаметрінің дизайнын оның функциясынан дәл ажыратуында жатыр: тар кеңістіктерге орнатуды жеңілдету үшін сыртқы диаметрі кішірейтілген, ал диаметрді азайтқаннан кейін құлыптау күшінің ықтимал жоғалуының физикалық өтемі ретінде қалыңдығы қалыңырақ етіп жасалған.

Негізгі себеп: Сыртқы диаметрі жұқа болуы мүлде жұқа пішінді білдірмейді; керісінше, бұл «қалың өзек және жіңішке жиектер» конфигурациясы.

（1）Сыртқы диаметр (OD): кішірек

Оны соқыр тесіктерге, ішкі алтыбұрышты бұрандалардың құйрығына немесе басқа құрамдас бөліктермен қоршалған шектеулі аймақтарға қауіпсіз орнатыңыз.

（2） Қалыңдығы: қалыңырақ

Жаға құлпы шайбасының сыртқы диаметрінің азаюына байланысты серіппелі серпімділіктің ықтимал жоғалуын өтеңіз, оның орнату бетін көтере алатынына көз жеткізіңіз және құлыптау күшінің азаймайтынына кепілдік беріңіз.

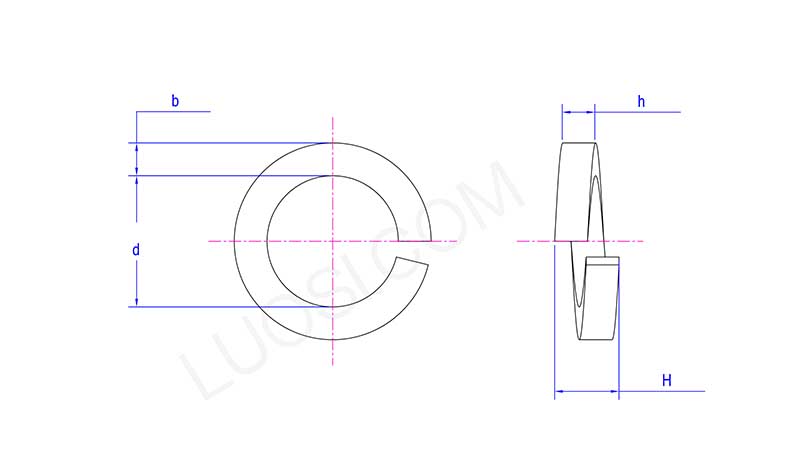

Collar Lock Washer

дүйсенбі	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d мин	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d макс	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
б мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
сағ мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
сағ макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H мин	9	10	11	12	13.6	15	17	18	20	21	22
H макс	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Кеңістікті үнемдеуге арналған әдеттегі қолданба сценарийлері

Жағаны бекітетін шайба бекіткіші негізінен шектеулі кеңістіктерде жоғары беріктікке қарсы босату қажет болған жағдайларда, әсіресе розетка басы тығынының бұрандаларымен бірге пайдаланылғанда қолданылады.

（1）Автомобильдер және жарыс автомобильдері

Қозғалтқыштар, суспензиялар, күштік қондырғылар және т.б. сияқты жоғары сенімді ықшам кеңістіктерде салмақты азайтуға және қауіпсіздікті қамтамасыз етуге қолданылады.

(2) Аэроғарыш және әскери

Ұшақ қозғалтқыштарында, кабиналарда және салмақ пен кеңістік өте шектеулі басқа жағдайларда қолданылады. Жаға құлпы жуғыш машина экстремалды жағдайларда сенімділікті қамтамасыз ету үшін қозғалтқыштарды, фюзеляждарды және шассилерді құрастыруда жиі қолданылады. Сонымен қатар, шайбаның бұл түрі әскери көліктерде, тікұшақтарда және жойғыш ұшақтарда бірнеше бекіту қолданбаларында жиі қолданылады.

(3) Дәл машиналар және өнеркәсіптік автоматтандыру

Дәл өңдеу жабдықтары, өнеркәсіптік машиналар, робот қосылыстары және автоматтандырылған құрастыру желілері сияқты тығыз кеңістікте қолданылады. Сыртқы диаметрі кішірек болғандықтан, ол кеңістік шектеулі жерлерге оңай сәйкес келеді және дәл құрастыруды талап ететін жоғары туралау дәлдігін өңдейді.

(4) Электр және электроника

Электрондық құрылғылардың, қосқыштардың, панельдердің және ұқсас нүктелердің ішінде қолданылады. Бұл жаға құлпы жуғышы қосымша шайбаларды қажет етпей-ақ қатты құлыптауды береді – діріл астында заттарды тығыз ұстаудың ықшам тәсілі.

(5) Ауыр өнеркәсіп және құрылыс

Ауыр машиналарда, құрылыс жабдықтарында және құрылымдық болат жұмыстарында бұл шайбаның ықшам өлшемі оны сенімді дірілге төзімділік пен қопсытуға қарсы тұруды қажет ететін инженерлер үшін таңдаулы етеді.

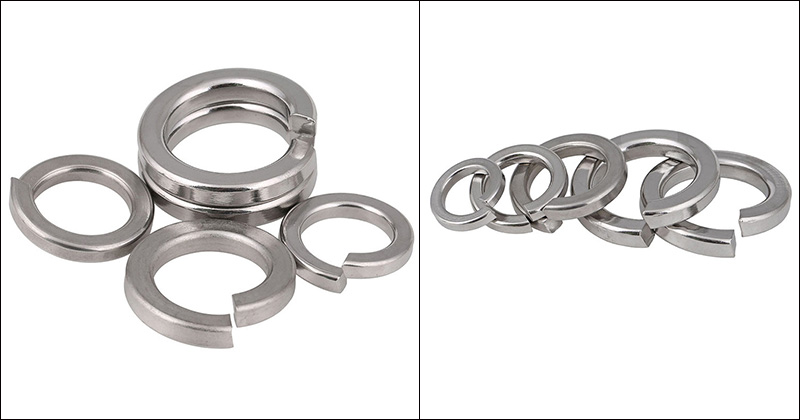

Collar Lock Washer
