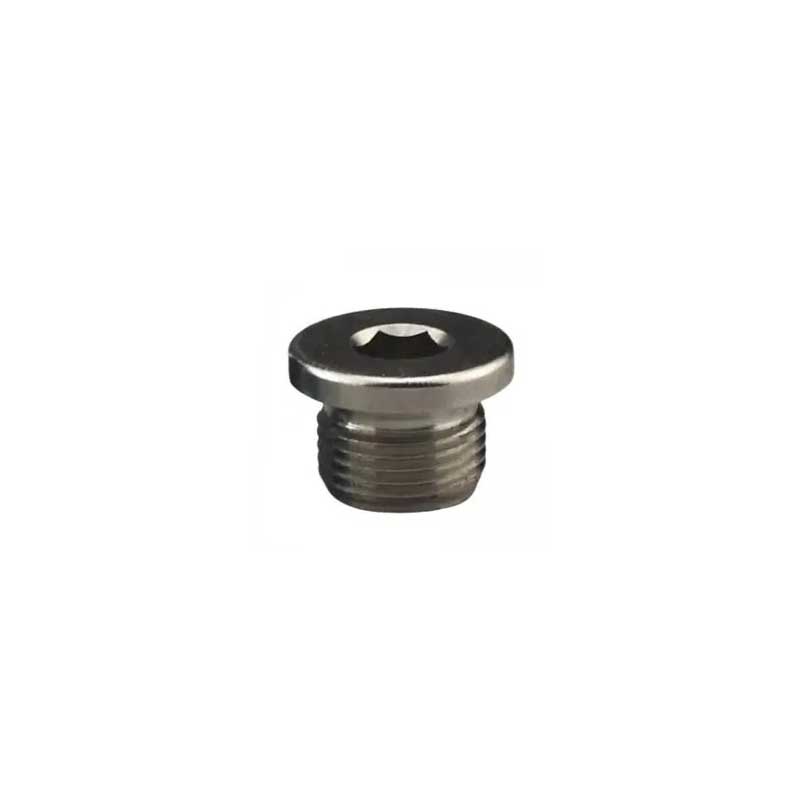

BSP еркек тұтқын қуыс алты қырлы аша

Xiaoguo® BSP Male Captive қуыс алты қырлы штепсельді көп мөлшерде сатып алуды ұсынамыз. Бұл өнімнің күшті бейімделу қабілеті бар және қысым мен температура жағдайларының кең ауқымында жұмыс істей алады, бұл оған әртүрлі қиын жұмыс орталарын оңай өңдеуге мүмкіндік береді.

Үлгі:IS09974-2Type E

Сұрау жіберу

Өнім Сипаттамасы

өндірістік процесс

【1】Дайындамаларды қалыптау

Штанга немесе сым материалдарын соңғы пішінге жақын дайындамаға айналдырудың екі негізгі әдісі бар:

Процесс әдісі	Қолданылатын сценарийлер
Суық тақырып	Жаппай өндіріс, әсіресе шағын және орташа бұрандалы BSP Male Captive Hollow Hex Plug үшін.
Ыстық соғу	Үлкен өлшемді, күрделі пішінді немесе механикалық қасиеттеріне ерекше талаптары бар бұрандалы тығындар.

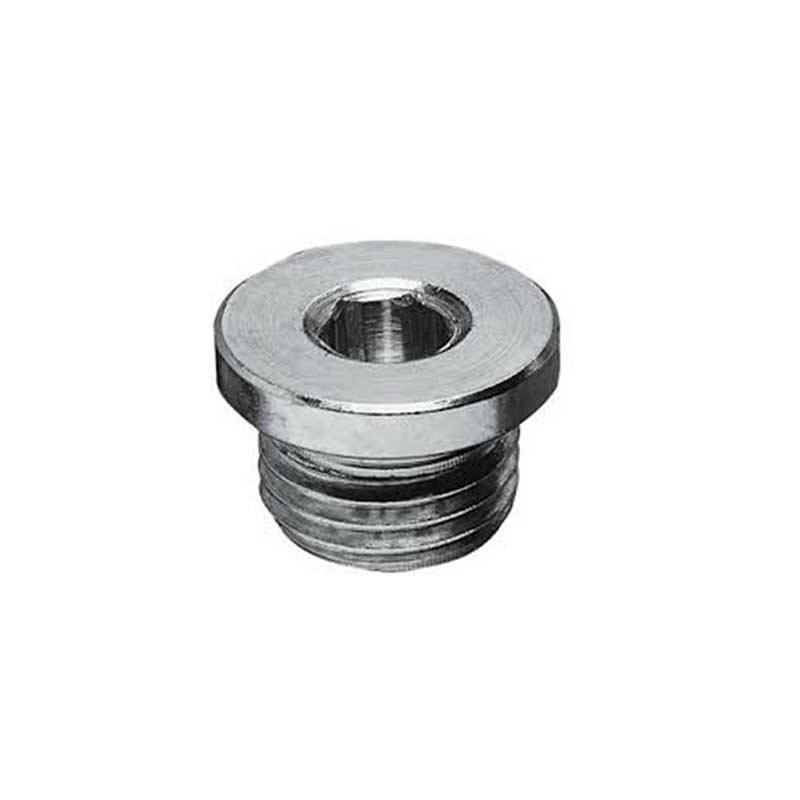

BSP Male Captive Hollow Hex Plug

【2】Дәл өңдеу

（1）Токарлық: CNC токарлық станоктың көмегімен дайындаманың негізгі бөліктері келесі процестерге дайындалу үшін жақсы өңделеді. Мысалы, тығыздағыш сақинаны орнатуға арналған тығыздағыш беті бұрылып, фаскалар өңделеді.

（2）Бұрғылау: Мұнай арналары мен басқа құрылымдарды қажет ететін бұрандалы BSP еркек тұтқын қуыс алтыбұрышты тығын үшін бұрғылау операциялары орындалады.

（3）Ішкі алтыбұрышты өңдеу: бұл ішкі алтыбұрышты жетек ойығын жасаудың негізгі процесі.

①Суық позицияны қалыптау: Үлкен көлемді өнімдер үшін алтыбұрышты тесіктерді суық тию процесінде тікелей жасауға болады, бұл өте тиімді.

②Тесілу: Белгілі бір процестер үшін дайындаманың басына ішкі алтыбұрышты басу үшін алтыбұрышты призмалық штамп қолданылады.

③CNC фрезерлеу: Шағын мөлшерлер немесе арнайы талаптары бар тапсырыстар үшін CNC фрезері алтыбұрышты тесіктерді дәл өңдеу үшін пайдаланылуы мүмкін.

（4）Жіптерді өңдеу: BSP жіптерін ұқыпты өңдеу бүкіл өндіріс процесіндегі маңызды қадам болып табылады және соңғы өнімділік үшін өте маңызды.

①Негізгі әдіс: Бөлшек CNC токарь станогының көмегімен жіпті айналдыру процесі арқылы бір бөліктен қалыптасады. Айналу процесінде арнайы 55° жіп кесетін құрал қажет.

②Өлшемді басқару: жіптің өлшемдік дәлдігі өзек болып табылады. Өндіріс процесінде жіптің қадамы мен орташа диаметрі сияқты параметрлердің барлығының сәйкестігіне көз жеткізу үшін калибр блоктары мен тоқтау өлшегіштері қатаң тексеру үшін пайдаланылады.

BSP Male Captive Hollow Hex Plug

№БӨЛІМ	ЖІП	ТҰТҚЫН	ӨЛШЕМДЕРІ					MPA
№БӨЛІМ	E	ED	A	L	S	D	Н.М	PN
SEG02	G1/8”X28	ED—10	8	12	5	14	11-13	40
SEG04	G1/4”X19	ED—14	12	17	6	19	25-30	40
SEG06	G3/8”X19	ED—17	12	17	8	22	42-58	40
SEG08	G1/2”X14	ED—21	14	19	10	27	72-82	40
SEG12	G3/4”X14	ED—27	16	21	12	32	21-140	40
SEG16	G1"X11	ED—33	16	22.8	17	40	150-180	40
SEG20	G1.1/4”X11	ED—42	16	22.8	22	50	190-280	31.5
SEG24	G1.1/2”X11	ED—48	16	22.8	24	55	260-350	31.5
SEG32	G2"X11	ED—60	18	26	27	70	340-400	31.5
SEG40	G2—1/2X11	ED—B40	-	-	27	-	340-400	31.5

【3】Жылумен өңдеу

Өндіру және шынықтыру: Біз термиялық өңдеу процесін орындаймыз – алдымен сөндіру, содан кейін жоғары температурада шынықтыру. Нәтижесінде BSP Male Captive қуыс алтыбұрышты штепсельдік тығынның материалы күшейіп, сынуға бейім болады.

【4】Бетті әрлеу

(1) Мырышпен қаптау – бұл ең кең таралған және ең арзан нұсқа. Ол негізгі тоттан қорғауды қамтамасыз етеді. Сіз оны ақ, көк немесе сары түстермен жиі көресіз.

(2) Никельмен қаптау – бұл мырышқа қарағанда тоттан ұзақ уақыт сақталады және жылтыр көрінеді.

(3) Dacrotizing – бұл хромсыз мырыш-алюминий жабыны. Ол тотқа өте жақсы қарсы тұрады және әдеттегі мырышпен қапталғанға қарағанда тұзды бүрку сынақтарынан әлдеқайда ұзағырақ өмір сүре алады. Ол шынымен қатал, коррозиялық ортада жақсы жұмыс істейді.

(4) Қара оксид – бұл бетінде қара бояу жасайды. Бұл тоттан аздап көмектеседі және әдемі көрінеді, бірақ ол оңай сызылады.

【5】Тығыздағыш жинағы

(1) Құрастыру әдісі – Тығыздау сақинасын BSP Male Captive қуыс алты қырлы тығынның соңғы бетіндегі ойыққа дәл қою үшін автоматтандырылған немесе жартылай автоматтандырылған машиналарды пайдаланамыз.

(2) Бөлінуге қарсы дизайн – Тығыздау сақинасы орнында мықтап тұруы үшін ойықтың өлшемі дәл. Ол жөнелту, орнату кезінде немесе кейінірек ашаны пайдаланған кезде құлап кетпейді.
