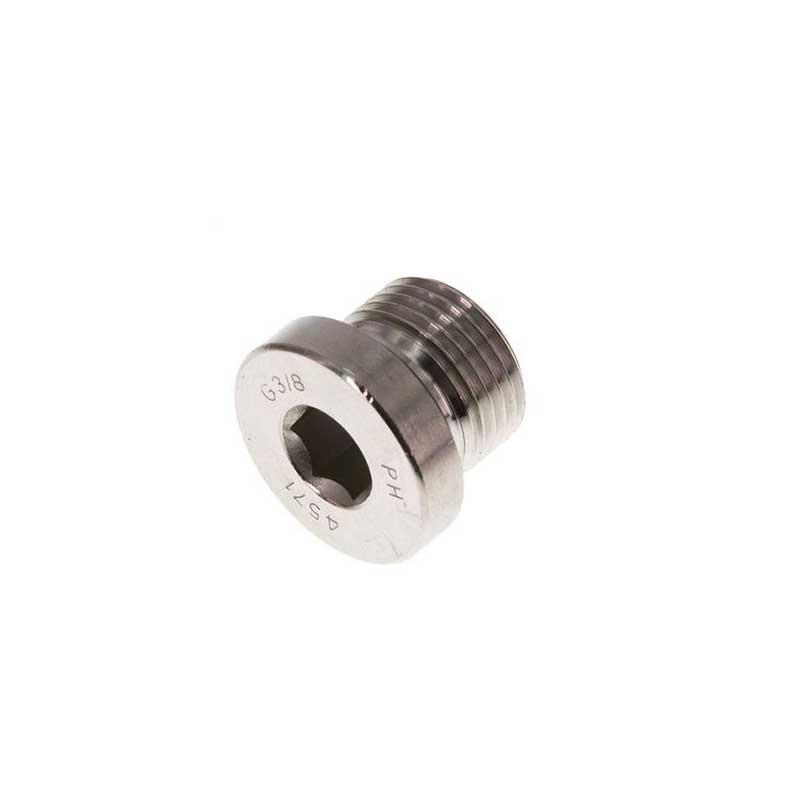

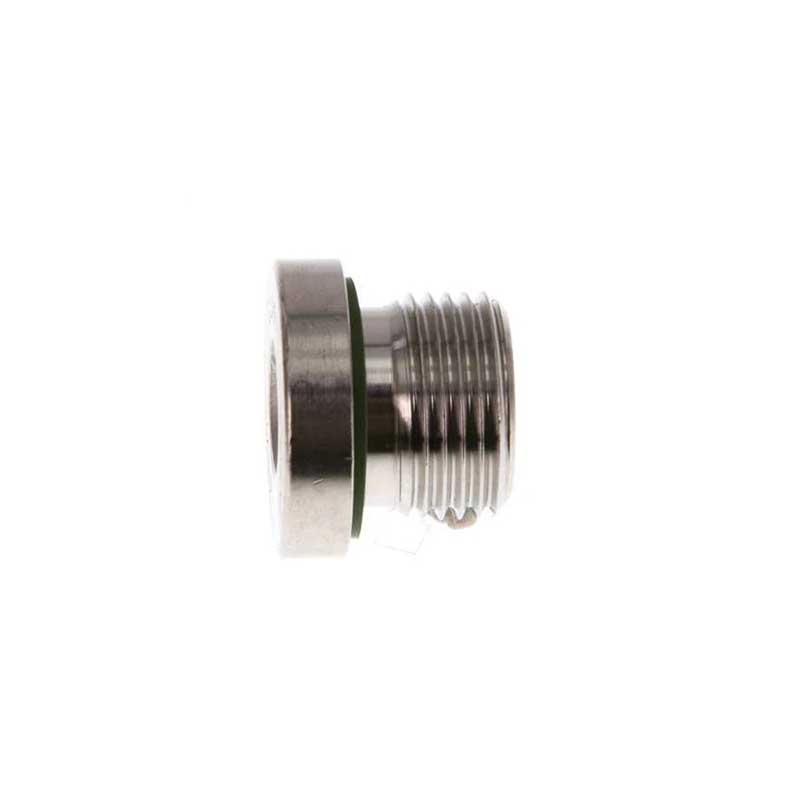

4BN BSP еркек тұтқынды тығыздағыш қуыс алты қырлы гидравликалық тығын

Xiaoguo® 4BN BSP еркек тұтқынды тығыздағыш қуыс алты қырлы гидравликалық тығын тұрақты өнімділікке ие және жеңілдікті бағаларды ұсынады. Жұмыс кезінде тығыздағыш элементтері бұрандалы қақпаққа мықтап бекітіледі, орнату немесе бөлшектеу кезінде жоғалмайды және жылжымайды. Ол әрқашан тұрақты және дәйекті тығыздау әсерін қамтамасыз ете отырып, қысымның біркелкі таралуын сақтай алады.

Үлгі:IS09974-2Type E

Сұрау жіберу

Өнім Сипаттамасы

4BN BSP Male Captive Seal қуыс алты қырлы гидравликалық тығын - бұл кәсіби гидравликалық компонент. Оның негізгі сипаттамалары:

（1）Жіптің сипаттамасы: Ол халықаралық әмбебаптығының негізін құрайтын және екі түрге бөлінген BSP стандартты сыртқы жіпті қабылдайды.

①BSPP (G): Параллель жіптер, тығыздағыш толығымен соңғы беттің біріктірілген тығыздағыш сақинасына байланысты.

②BSPT (R): конустық жіп, металл аралық тығыздауға қол жеткізуге қабілетті, бірақ BSPP-мен үйлесімді емес.

（2）Ажыратуға қарсы тығыздау: негізгі дизайн. Біріктірілген тығыздағыш сақина 4BN BSP еркек тұтқынды тығыздағыш қуыс алты қырлы гидравликалық штепсельдік тығынның тіпті жоғары қысым мен діріл кезінде қозғалмауын немесе өшпеуін қамтамасыз ететін физикалық әдіспен соңғы бет ойығына бекітіледі. Кең таралған тығыздағыш материалдарға NBR (жалпы майға төзімді түрі) немесе FKM (жоғары температураға төзімді және химиялық коррозияға төзімді түрі) жатады.

（3）Алтыбұрышты жетек: Бас жағында орналасқан, оны стандартты алтыбұрышты кілт арқылы орнатуға және бөлшектеуге болады және әсіресе тар немесе шектеулі кеңістіктерде жұмыс істеуге жарамды.

（4）Мықты корпус: Негізгі корпус әдетте жоғары қысымға және қатал орталарға төтеп беру үшін көміртекті болаттан (жоғары берік, жиі тот басуға арналған мырышталған), тот баспайтын болаттан (жоғары коррозияға төзімді) немесе жезден (жиі су және газ желілерінде қолданылады) сияқты берік материалдардан жасалады.

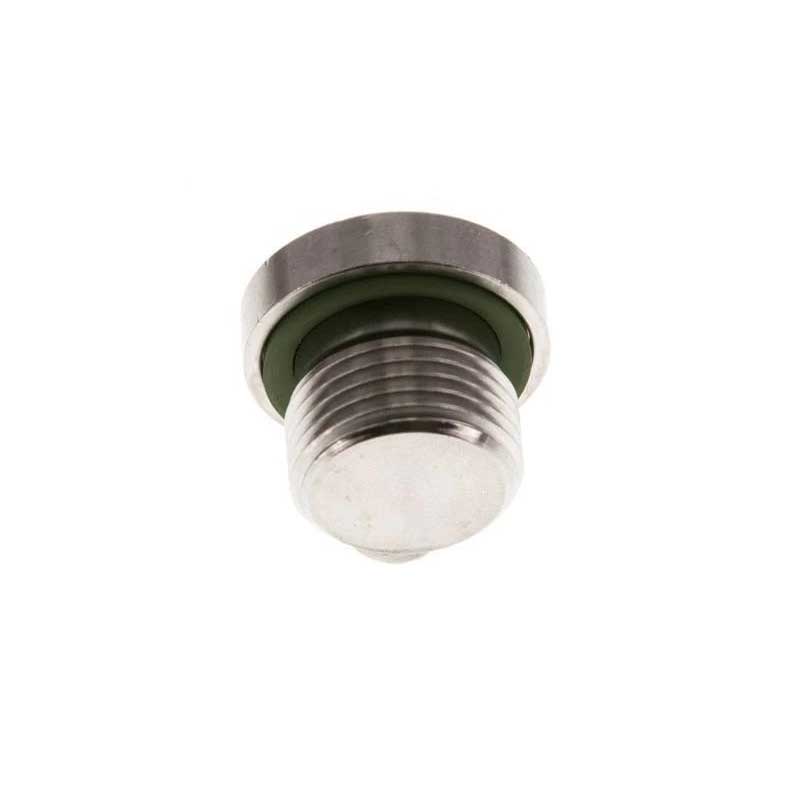

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

Техникалық сипаттамалар

（1）Стандартты орындаңыз: 4BN BSP еркек тұтқын тығыздағыш қуыс алты қырлы гидравликалық тығын ISO 1179-2 (E түрі) халықаралық стандартына сәйкес келеді.

（2）Спецификация диапазоны: жіп өлшемдері әдетте G1/8" пен G3" аралығында болады.

（3）Жұмыс қысымы: Қысым деңгейі 4BN BSP еркек тұтқын тығыздағыш қуыс алты қырлы гидравликалық тығынның сипаттамасына байланысты өзгереді.

（4）Жұмыс температурасы: тығыздау сақинасының материалына байланысты өзгереді және диапазон өте кең.

（5）Өлшем параметрлері: жалпы өлшемдер жіп сипаттамасына байланысты өзгереді. Негізгі өлшемдерге бастың диаметрі, жалпы ұзындығы және қарама-қарсы жақтардың арасындағы ен және т.б.

（6）Бетті өңдеу: коррозияға төзімділікті арттыру үшін бет мырыштау және никельмен қаптау сияқты өңдеулерден өтеді.

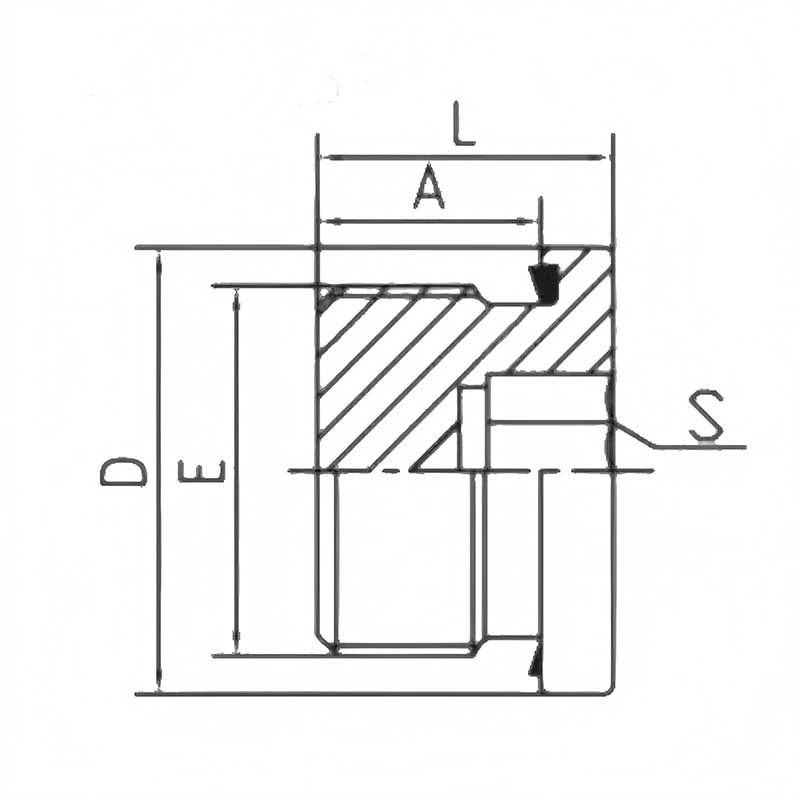

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

№БӨЛІМ	ЖІП	ТҰТҚЫН	ӨЛШЕМДЕРІ					MPA
№БӨЛІМ	E	ED	A	L	S	D	Н.М	PN
SEG02	G1/8”X28	ED—10	8	12	5	14	11-13	40
SEG04	G1/4”X19	ED—14	12	17	6	19	25-30	40
SEG06	G3/8”X19	ED—17	12	17	8	22	42-58	40
SEG08	G1/2”X14	ED—21	14	19	10	27	72-82	40
SEG12	G3/4”X14	ED—27	16	21	12	32	21-140	40
SEG16	G1"X11	ED—33	16	22.8	17	40	150-180	40
SEG20	G1.1/4”X11	ED—42	16	22.8	22	50	190-280	31.5
SEG24	G1.1/2”X11	ED—48	16	22.8	24	55	260-350	31.5
SEG32	G2"X11	ED—60	18	26	27	70	340-400	31.5
SEG40	G2—1/2X11	ED—B40	-	-	27	-	340-400	31.5
