Алтыбұрышты гайканы фланецпен дәнекерлеу

Фланецті дәнекерлеу алтыбұрышты гайка алтыбұрышты пішінге ие және фланец негізін металға дәнекерлеуге болады. Фланец қысымды тарата алады және жұқа қабырғалы материалдарды зақымданудан қорғай алады. Xiaoguo® зауыты қатаң өндіріс сапа стандарттарына ие және ISO 21670-2004 стандарттарына сәйкес келеді.

Үлгі:ISO 21670-2004

Сұрау жіберу

Өнім Сипаттамасы

Фланеці бар дәнекерленген алтыбұрышты гайка кәдімгі алтыбұрышты гайкаларға біршама ұқсас. Олардың алты беті бар және оларды кілтпен қатайтуға болады. Оның өзіндік ерекшелігі бар. Гайканың астында көтерілген сақина бар, бұл фланец. Әртүрлі орталар мен құрылғыларға қолданылады.

Өнімнің параметрлері

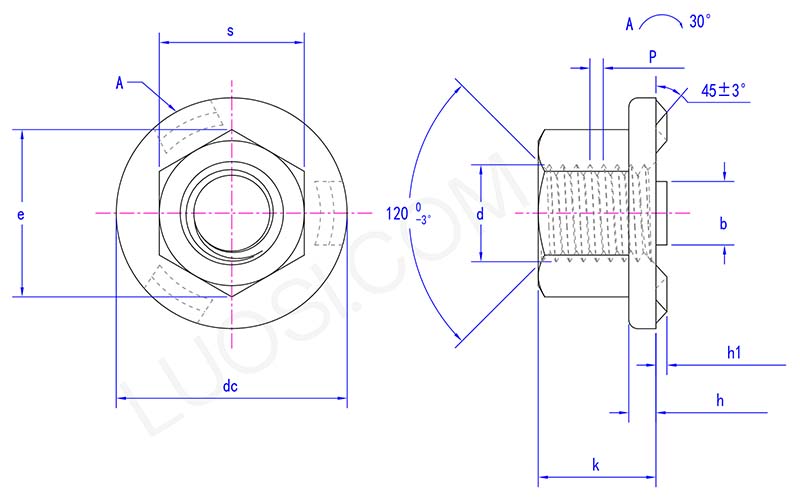

Weld hexagon nut with flange parameter

дүйсенбі	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1,5\|1,75	1.5\|2	1.5\|2
h1 макс	0.9	0.9	1.1	1.3	1.3	1.3	1.3
сағ1 мин	0.7	0.7	0.9	1.1	1.1	1.1	1.1
тұрақты ток макс	15.5	18.5	22.5	26.5	30.5	33.5	36.5
тұрақты ток мин	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e мин	8.2	10.6	13.6	16.9	19.4	22.4	25
сағ макс	1.95	2.25	2.75	3.25	3.25	4.25	4.25
сағ мин	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b макс	4.1	5.1	6.1	7.1	8.1	8.1	8.1
б мин	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k мин	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k макс	5	7	10	13	15	17	19.5
s макс	8	10	13	16	18	21	24
с мин	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Өнімнің ерекшелігі

Фланеці бар дәнекерленген алтыбұрышты гайка - қосымша жалпақ дөңгелек негіз тәрізді орны бар стандартты алтыбұрышты дәнекерлеу гайкалары. Lan үлкенірек дәнекерлеу бетінің ауданын қамтамасыз ете алады. Үлкенірек дәнекерлеу бетінің ауданы әдетте металл пластинамен күшті және тұрақты байланысты білдіреді. Болттарды қатайтқанда, ол сонымен қатар гайка астындағы жүктемені жақсырақ бөлуге көмектеседі, осылайша жұқа пластиналарда ойықтардың пайда болу мүмкіндігін азайтады.

Бұл дәнекерленген алтыбұрышты гайканың алтыбұрышты пішіні болттарды қатайту немесе босату кезінде көбірек күш салуға мүмкіндік береді және оның сырғып кету ықтималдығы аз. Осылайша, операция өте ыңғайлы. Бұл фланец дәнекерлеу аймағын ұлғайтып қана қоймайды, сонымен қатар қысымды біркелкі таратады, осылайша дәнекерленген компоненттің зақымдалуын азайтады.

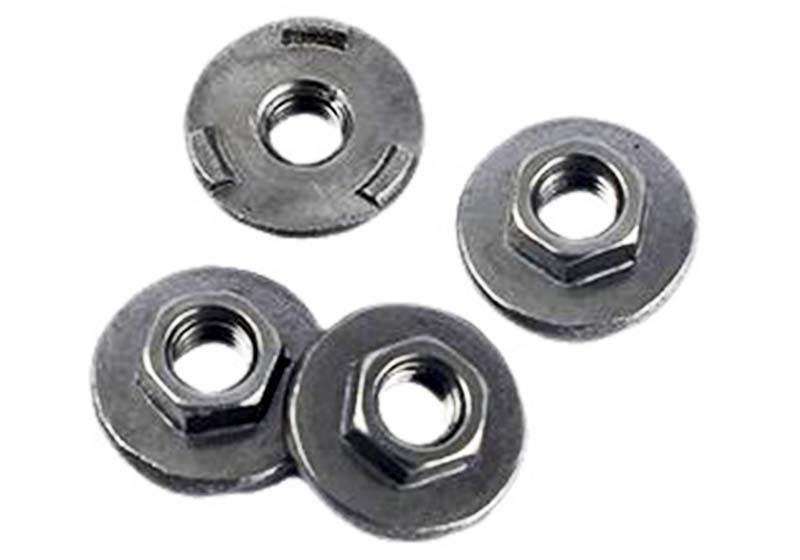

Weld hexagon nut with flange

Фланеці бар дәнекерленген алтыбұрышты гайка ұқыпты. Дәнекерлеу әдетте фланецтің шетінде орындалатындықтан, нақты дәнекерлеу фланецтің сыртқы жиегінің астында жасырылады. Бұл дәнекерленген жіктің шашырандысын жасырып, гайка корпусына немесе тесік арқылы дәнекерленгеннен гөрі соңғы қосылымды тазарақ етіп көрсетуі мүмкін. Бұл сыртқы көрініске баса назар аударғанда өте практикалық.

Фланеці бар дәнекерленген алтыбұрышты гайка кейде қарапайым тығыздағыш ретінде қызмет ете алады. Болт басымен қысылған кезде, ол тесік айналасындағы кішкене саңылауларды бітеп, шаңның, ылғалдың немесе түтіннің өтуіне жол бермейді. Тығыздау әсері мінсіз болмаса да, панельдердің немесе шкафтардың негізгі қоршаған ортаны қорғау үшін бәрібір ештеңеден жақсы.
