1А типті T стиліндегі дәнекерлеу гайкалары

1А типті T стиліндегі дәнекерлеу гайкалары металдарды дәнекерлеу үшін арнайы әзірленген және 1А спецификациясына сәйкес келеді, бұл тығыз бекітуді қамтамасыз етеді. Металл жақтауларға, тіректерге немесе механикалық жабдыққа жарамды, T-тәрізді дизайн кеңістікті үнемдеуге көмектеседі. Xiaoguo® зауытының қоймасында тауарлардың көп мөлшері бар. Біз сондай-ақ арнайы қажеттіліктерді қанағаттандыратын өнімдерді теңшеп, қамтамасыз ете аламыз.

Үлгі:JIS B1196-3.1-2001

Сұрау жіберу

Өнім Сипаттамасы

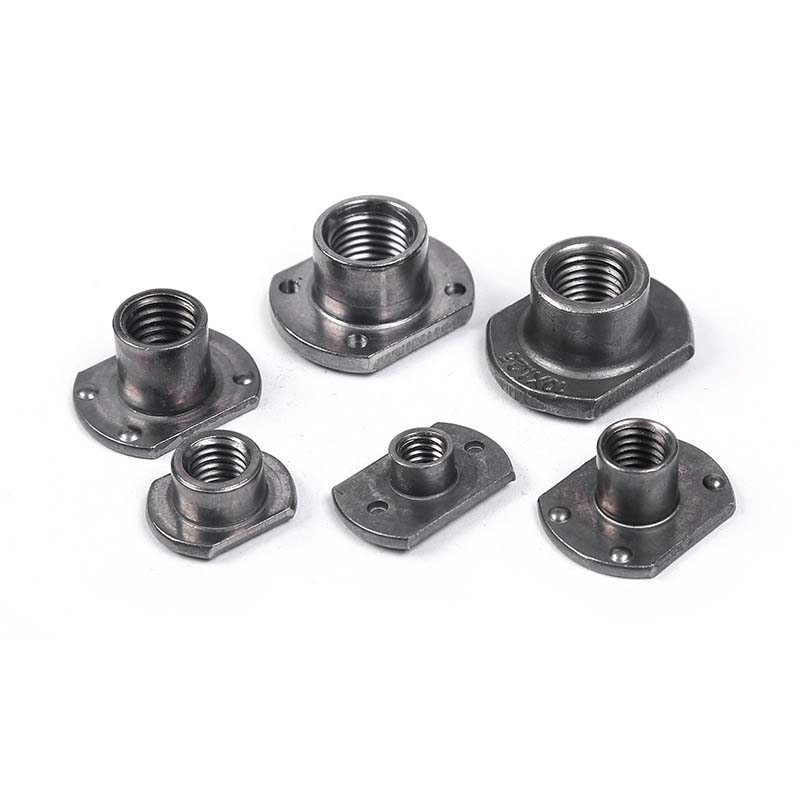

1А типті T стиліндегі дәнекерлеу гайкаларының пішіні «T» әрпіне ұқсайды, оның төменгі жағында бұрандалы цилиндрлік бөлігі бар. Фланецте дәнекерлеуге арнайы жасалған бірнеше шағын шығыңқы жерлер бар. Жалпы жіп сипаттамалары M4-тен M12-ге дейін ауытқиды.

Өнімнің параметрлері

T style weld nuts with type 1A parameter

дүйсенбі	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1.25\|1.5	1,25\|1,75
dk макс	20.5	20.5	23.7	23.7	31	33.2
dk мин	19.5	19.5	22.3	22.3	29	30.8
s макс	12.25	12.25	14.3	14.3	19.4	21.5
с мин	11.75	11.75	13.7	13.7	18.6	20.5
ds макс	5.9	6.7	8.3	10.2	13.2	15.2
ds мин	5.4	6.2	7.8	9.5	12.5	14.5
k макс	5.9	6.9	7.5	9	10.6	11.8
k мин	5.1	6.1	6.5	8	9.4	10.2
сағ макс	1.4	1.4	1.85	1.85	2.3	2.3
сағ мин	1	1	1.35	1.35	1.7	1.7
d2 макс	6.9	6.9	8.9	10.9	12.9	14.9
d2 мин	6.7	6.7	8.7	10.7	12.7	14.7
h2 макс	0.8	0.8	0.8	0.8	1.2	1.2
сағ2 мин	0.6	0.6	0.6	0.6	1	1
d0 макс	3.25	3.25	3.25	3.25	4.05	4.05
d0 мин	2.75	2.75	2.75	2.75	3.55	3.55
h1 макс	0.6	0.6	0.6	0.6	0.7	0.7
сағ1 мин	0.4	0.4	0.4	0.4	0.5	0.5
d1 макс	15.2	15.2	17.25	17.25	22.3	24.3
d1 мин	14.8	14.8	16.75	16.75	21.7	23.7

Өнімнің ерекшеліктері және орнату

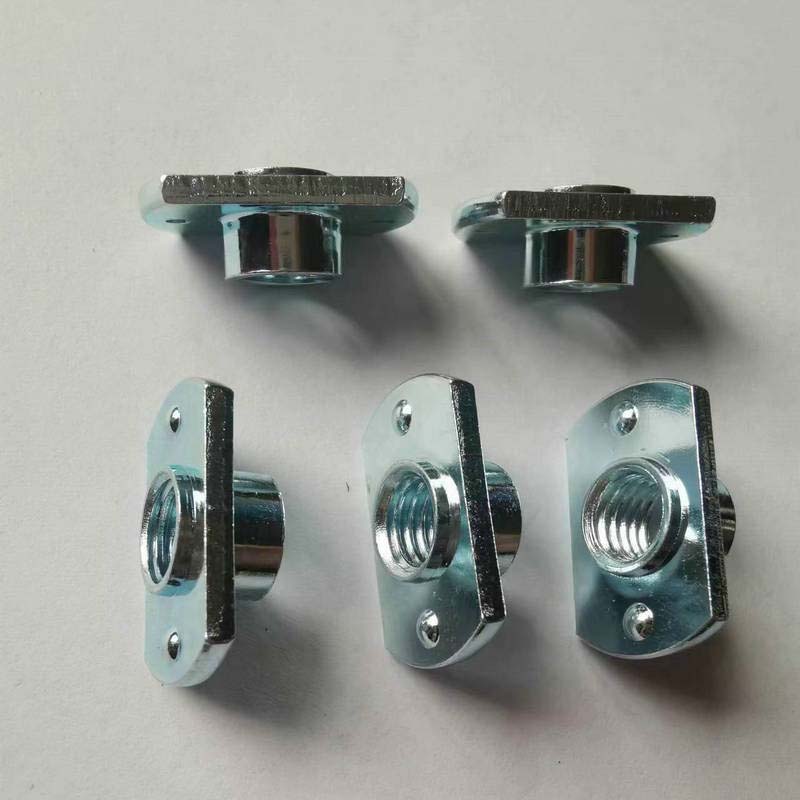

1А типті T стиліндегі дәнекерлеу гайкалары ерекше Т-тәрізді құрылымға ие. Фланец металл пластинамен байланыс аймағын ұлғайта алады, қысымды таратады және дәнекерлеуді сенімдірек етеді. Фланецтегі дәнекерлеу шығыңқыларының өлшемдері мен биіктігі бірдей, пісіру процесінде қыздыру біркелкі болады. Оның жіп дәлдігі жоғары. Болтты бұрап алғанда, ол ешқандай кептеліссіз немесе босатпай өте тегіс болады.

T style weld nuts with type 1A

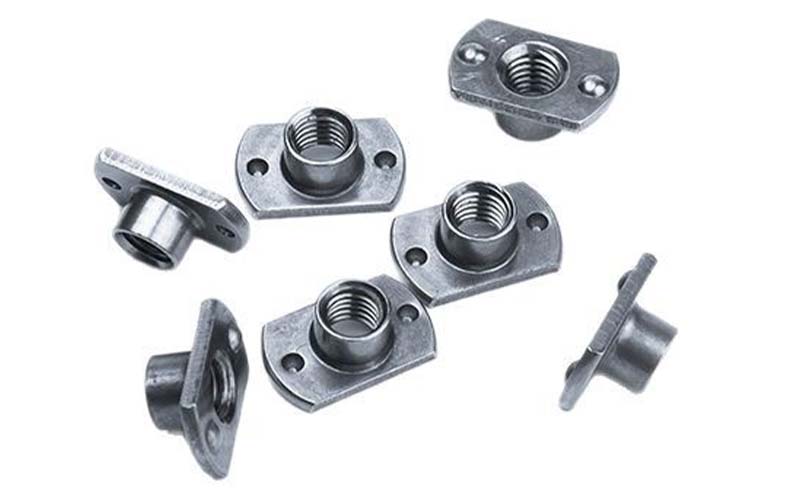

1A T-типті дәнекерлеу гайкалары пішініне байланысты аталған: алтыбұрышты гайка корпусы тікбұрышты негіз пластинасына (фланец) эксцентрлік түрде орнатылған. 1А түрі оның фланецтің шетінде доғалық дәнекерлеуге (MIG немесе TIG) арналғанын көрсетеді. 'T' пішінді дизайны бұрандалы саңылауларды қалаған жерде, тіпті орталық гайканы орнату мүмкін емес шетке жақын жерде орналастыруға мүмкіндік береді және оған оңай қол жеткізуге болады.

1А типті T стиліндегі дәнекерлеу гайкаларын орнату тікбұрышты фланецтің шеткі жағында дәнекерлеуді орындауды білдіреді. 1А типті гайка негізі тегіс және тесіктері мен шығыңқы жерлері жоқ. Фланец жиегі бойымен үздіксіз дәнекерлеу моншақтарын жасау үшін MIG немесе TIG пайдалануыңызға болады. Жақсы жалпы біріктіру өте маңызды, өйткені бұл фланецті бекітудің жалғыз жолы. Металды алдын ала мұқият тазалаңыз.

1A T типті дәнекерлеу гайкалары қарапайымға қарағанда қымбатырақшаршы жаңғақтар. Сіз фланецті өңдеу пішінін және қосымша материалдарды төлеуге тура келеді. Оларды фланецтің айналасында дұрыс дәнекерлеу үшін де ұзағырақ уақыт қажет. Әсіресе, жіптің орнын ауыстыру қажет болғанда, оларды пайдаланыңыз; әйтпесе, стандартты жаңғақтар арзанырақ болуы мүмкін.
