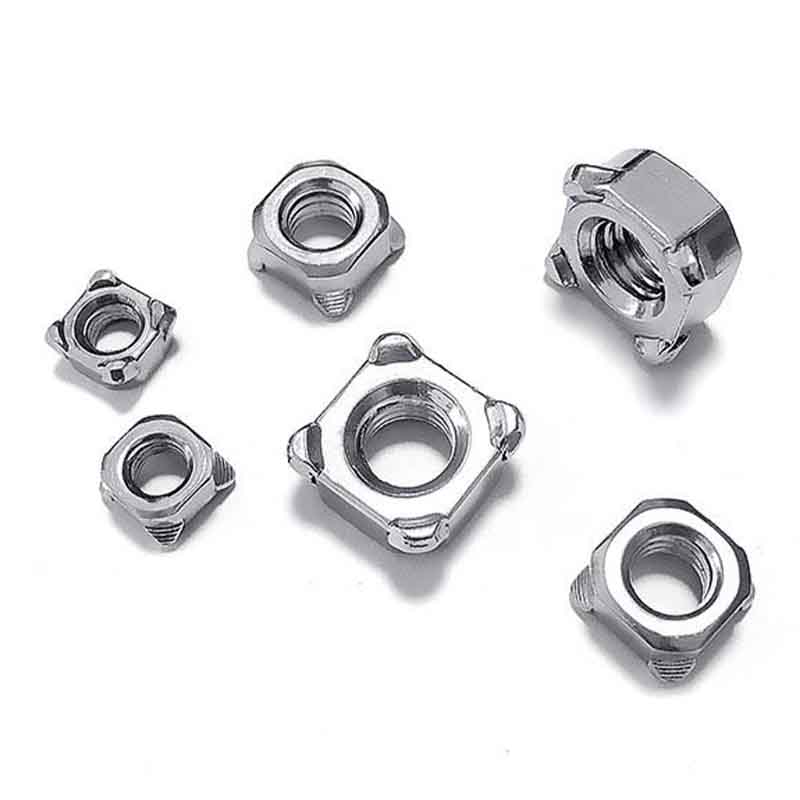

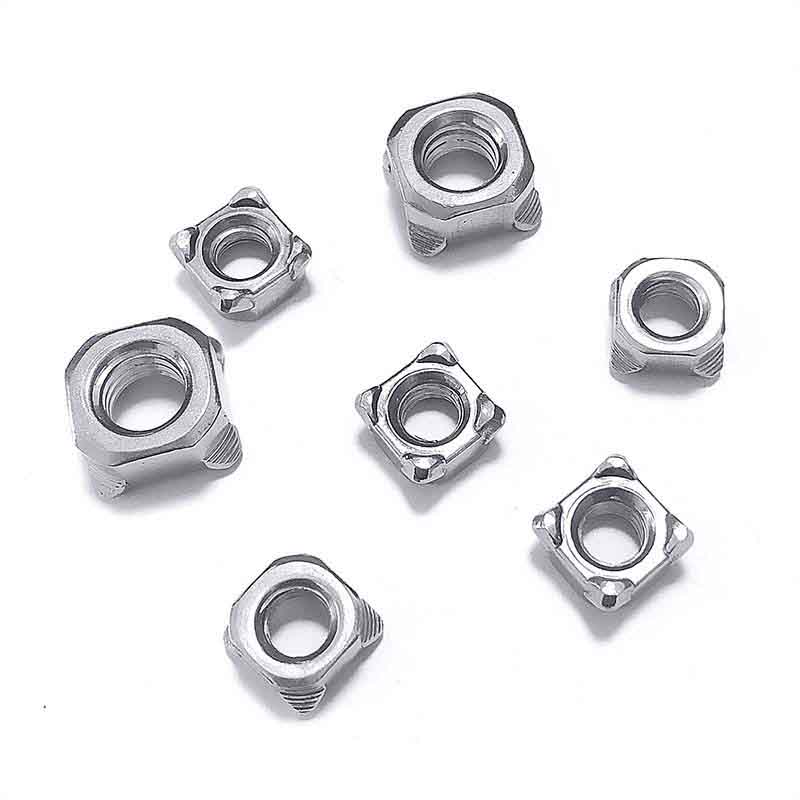

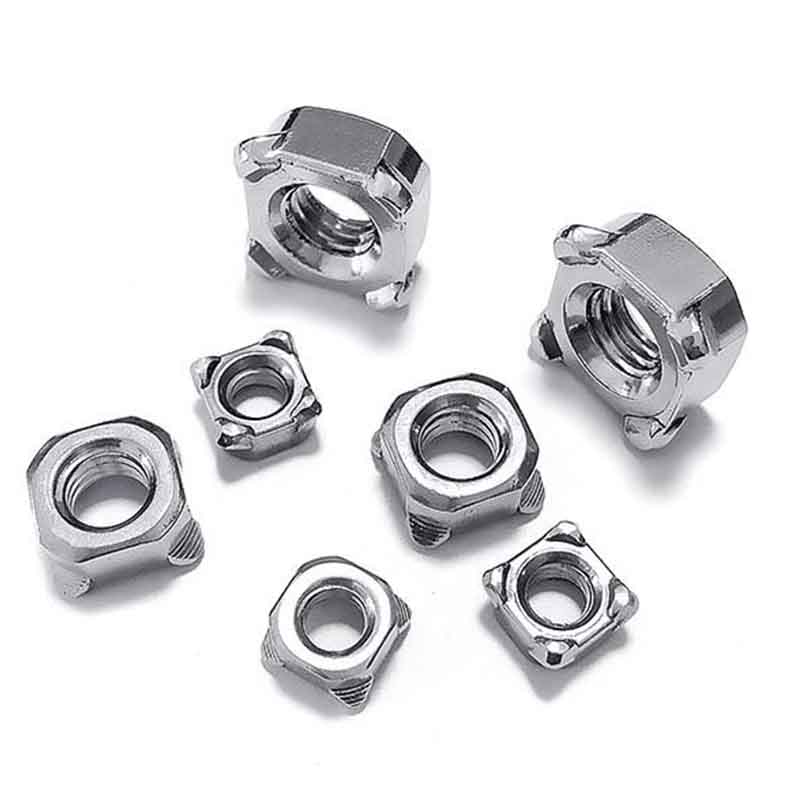

В типі В ... Олардың ортасында бұрандалы тесіктер бар, ал төрт бұрыштың әрқайсысының әрқайсысының кішкене шығуы бар, ол арнайы дәнекерлеу мақсатында жасалған кішкентай шығады. M4-тен M12-ге дейін, барлығы қол жетімді және сәйкес болттар да беріледі.
В шаршы дәнекерленген жаңғақтарды теріңізтесіктері немесе қарапайым бұрыштары жоқ; Оның орнына әр бұрышта ерекше шығарылымдар бар. Бұл негізгі функция. Сіз бұл шығарылымдарда тікелей дәнекерлеуге болады. Бұл дизайн әдетте дәнекерлеудің біркелкі ядросын ұсынады, өйткені шығарылған шығармалар балқытылып, астарлы металл плитамен сақтандырады. Бұл жалпы сипаттамасы, әсіресе автомобиль өнеркәсібінде.
Егер сіз дәнекерлеу қондырғыларын қолдансаңыз, В шаршы дәнекерлеу жаңғағы әдетте бір-біріне қарағанда қолайлы таңдау болады. Осы көтерілген шығарылған протрозиялар іс жүзінде электродтың электродтарының ұшын олардың үстіне басу үшін жасалған. Шығарылымдар дәнекерлеудің ағымдық жолын басқарады және оны болжай алады, осылайша күшті дәнекерлеу өзегін құрайды. Бұл оларды жаппай өндіріске арналған автоматтандырылған дәнекерлеуші желілермен жоғары үйлесімді етеді. Шарыр жиектері дөңгелек жаңғақтарға қарағанда орналасу оңай. Оларды темір табаққа салыңыз, сонда сіз олардың дұрыс орналастырылғанын бірден айта аласыз. Төрт дәнекерлеу протекторлары бірдей мөлшерде, және олар дәнекерлеу кезінде біркелкі қызады, бұл оны тураланбаған болуы мүмкін. Бұрандалы тесіктер түзу, ал болттарды жабысып, тегіс етіп салуға болады. Темір тақтайшасы сәл деформацияланған болса да, жаңғақтар дұрыс дәнекерленген болса да, болттарды барлық жағынан қатайтуға болады.
В квадратының дәнекерленген жаңғақтар әдетте металл парақтардың әртүрлі техникалық сипаттамаларына арналған, бірақ олар әсіресе сәл қалың материалдарға жарамды, өйткені жақсы дәнекерлеу өзегі өте маңызды. Дизайнның көтерілген бөлігі жылу жаңғақ базасы мен металды жеткілікті мөлшерде енуді қамтамасыз етуге көмектеседі, осылайша парақтың қалыңдығы өте жұқа болмаса да, күшті синтез нүктесін қалыптастырады.
Ан |
М4 | М5 | М6 | М8 | М10 | M12 |
P |
0.7 | 0.8 | 1 | 1 | 1.25 | 1 | 1.25 | 1.5 | 1.25 | 1.5 | 1.75 |
h макс |
1 | 1 | 1 | 1 | 1 | 1.2 |
h мин |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
1 |
k max |
3.5 | 4.2 | 5 | 6.5 | 8 | 9.5 |
k min |
3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 9.14 |
с макс |
7 | 8 | 10 | 13 | 16 |
18 |
s min |
6.64 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 |
б » |
0.5 |
0.5 |
0.5 | 1 | 1 | 1 |
b мин |
0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
B1 макс |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
2 |
B1 мин |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
